3
3.2

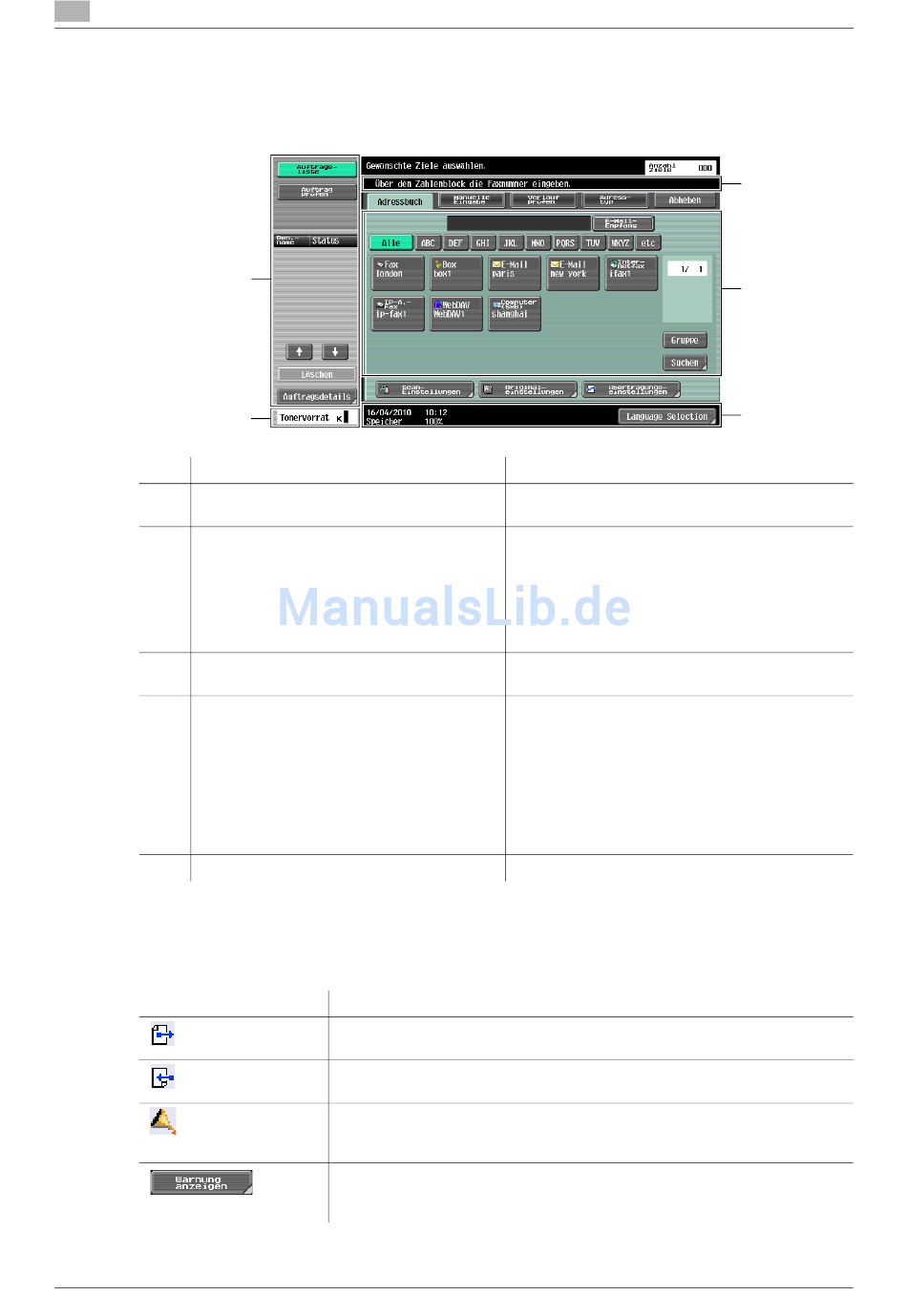

Touch Display

3.2.1

Bildschirmelemente

Nr. Name
1 Informationsanzeige
2 Funktions-/Einstellungsanzeigebereich
3 Symbolanzeigebereich
4 Linker Bereich
5 Tonervorratsanzeiger

Symbole im Touch Display

Im Anzeigebereich für die Symbole können gegebenenfalls auch Symbole dargestellt werden, die über den
Status dieses Systems informieren. Die folgenden Symbole können angezeigt werden:
Symbol
3-6
4
5
Beschreibung
Zeigt unabhängig vom aktuellen Modus an, dass Daten vom System gesen-
det werden.
Zeigt unabhängig vom aktuellen Modus an, dass vom System Daten emp-
fangen werden.
Gibt an, dass ein Fehler mit der Druck- oder Scanfunktion aufgetreten ist.
Drücken Sie dieses Symbol, um einen Bildschirm mit einem Warncode auf-
zurufen.
Wenn der Warnbildschirm ausgeblendet war, während eine Warnung ausge-
geben wurde, können Sie den Warnbildschirm erneut anzeigen, indem Sie
auf diese Schaltfläche drücken.
Beschreibung
Hier werden der Systemstatus und Details zu
Bedienabläufen angezeigt.
Hier werden Registerkarten und Schaltflächen für
die Auswahl von Bildschirmen mit verschiedenen
Funktionen angezeigt. In diesem Bereich können
Sie verschiedene Funktionen einrichten. Drücken
Sie eine Registerkarte oder eine Schaltfläche, um
den zugehörigen Bildschirm aufzurufen und die
gewünschten Einstellungen festzulegen.
Hier werden Symbole für den Auftrags- und den
Systemstatus angezeigt.
Hier werden verschiedene Schaltflächen ange-
zeigt, z. B. [Auftragsliste] (für die Anzeige von
Jobs, die derzeit ausgeführt werden oder sich in
der Warteschlange befinden) und [Auftrag prüfen]
(für die Anzeige der Ergebnisse, die mit den ange-
gebenen Einstellungen erzielt werden).
Ausführliche Informationen zum Aufbau und den
Funktionen des linken Bildschirmbereichs finden
Sie auf Seite 3-8.
Zeigt den aktuellen Tonerstand an.
Touch Display 3.2
1
2
3
ineo 223/283/363/423
