AUFBAUANLEITUNG (Fortsetzung)

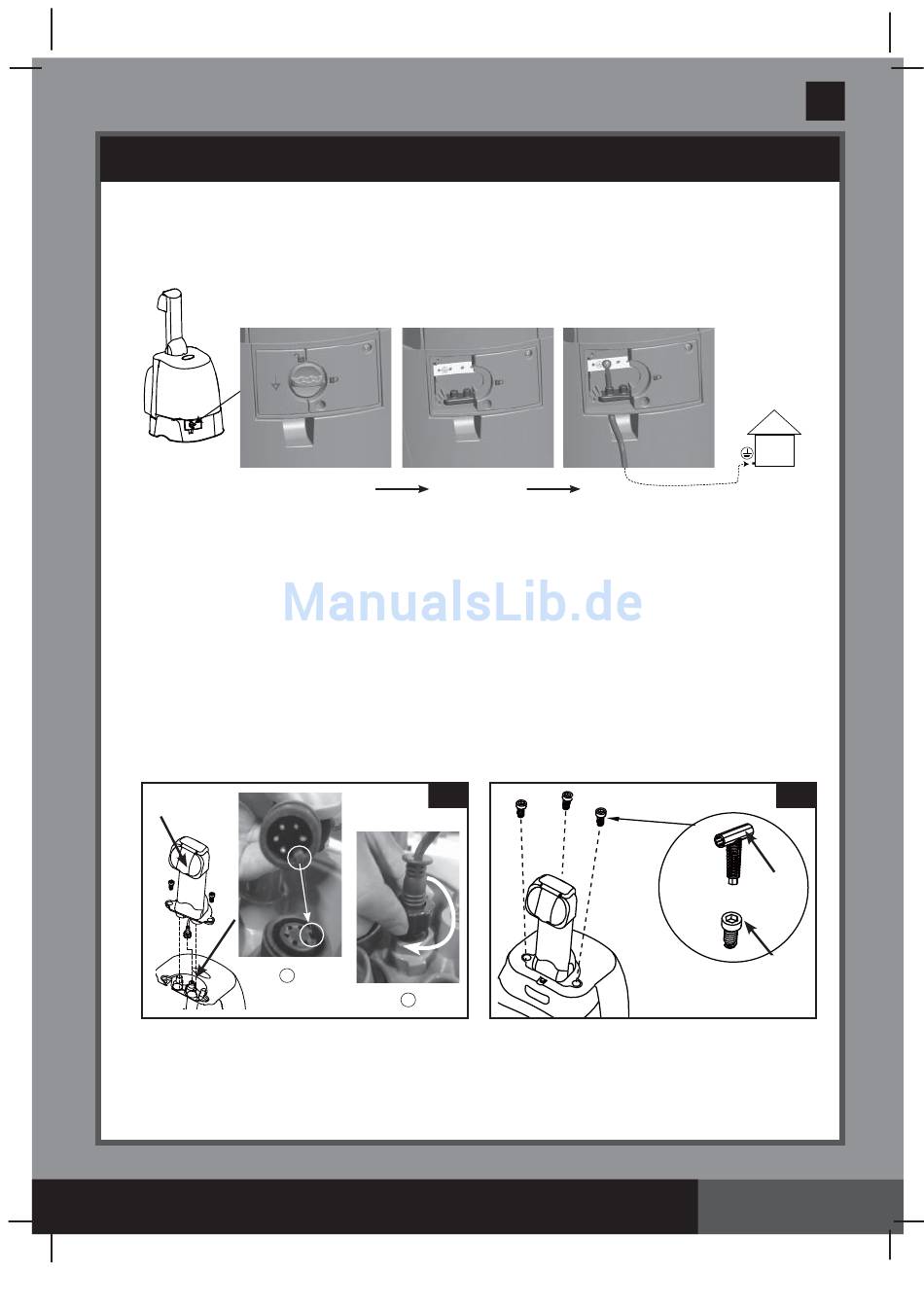

Erdung der Steuereinheit
Die Steuereinheit des Whirlpools muss von einem qualifi zierten Elektriker an der Haupterdung des Haushalts
angeschlossen werden. Dabei muss massive Kupferleitung von mindestens 1,5 mm² wie folgt verwendet
werden (Erdungskabel nicht im Lieferumfang enthalten):
Stellen Sie den Whirlpool mit mind. 2 Personen auf.
1.
Geben Sie das komplette Paket an den ausgewählten Standort. Ziehen Sie nicht den Whirlpool über
den Boden, da dadurch Schäden und Löcher/Undichtigkeiten entstehen können. Öffnen Sie den Karton
vorsichtig, da der Karton wieder verwendet werden kann, wenn Sie den Whirlpool für längere Zeit
einlagern möchten.
2.
Legen Sie alle Teile auf den Boden und vergewissern Sie sich, dass alle Teile vorhanden sind. Wegen
fehlender oder beschädigter Teile wenden Sie sich bitte an das zuständige INTEX Service Center in der
separaten "Autorisierten Service-Center" Liste.
Zusammenbau der Steuereinheit des Whirlpools
1.
Verbinden Sie den Bedienfeld Kabelstecker (3) mit der Büchse auf der Oberseite der SPA Steuerbasis
und schrauben Sie die Stecker-Abdeckung mit der Hand fest. Siehe Abb. 1.
2.
Schrauben Sie die Bedienfeld-Schrauben (4) mit dem mitgelieferten Schraubenschlüssel (6) fest, um
sie zu sichern. Siehe Abb. 2.
3.
Stecken Sie den Stecker der Steuereinheit des Whirlpools in eine geerdete Steckdose.
3
1
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(254IO) SPA GERMAN 7.5" X 10.3" PANTONE 295U 11/08/2013
1
2
254
Deutsch
A
2
6
4
Seite 9
