Verwandte Anleitungen für DAPAudio Soundmate 3
Inhaltszusammenfassung für DAPAudio Soundmate 3
- Seite 1 Soundmate 3 ORDERCODE D3212...
- Seite 2 Glückwunsch! Sie haben ein hervorragendes Produkt von DAP Audio gekauft. Der Dap Audio Soundmate 3 erregt wirklich überall Aufmerksamkeit. Sie sind nun im Besitz eines robusten und leistungsstarken Gerätes. DAP Audio steht für ausgezeichnete Produkte, darauf können Sie bauen. Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her.
-
Seite 3: Inhaltsverzeichnis
DAP Audio DAP Audio Soundmate 3 Produkt-Anleitung ™ Warnung..…...................………………………………………….. Sicherheitshinweise.…..………………….……………………………………………………………….…. Bestimmungsgemäße verwendung…………………………………………………………………………. Gerätebeschreibung…..............……….………………………………… Features……………….………………………………………………………………….………………….…. Geräteübersicht ……………………………………………………...…………………………………..…… Aufstellung und Bedienung............……..……………………………….… Produktbeschreibungen..…............……………….…….…………………… Set Up Möglichkeiten..…............……………….…….………………………. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vom Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
• Überprüfen Sie, ob es genügenden Raum auf allen Seiten des Systems für Luftumwälzung gibt. • Vergewissern Sie sich, daß die anzuschließende Netzspannung nicht höher ist als auf der Rückseite angegeben. • Achten Sie darauf, daß die Netzleitung nie gequetscht oder beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung von Zeit zu Zeit auf Beschädigungen. -
Seite 6: Gerätebeschreibung

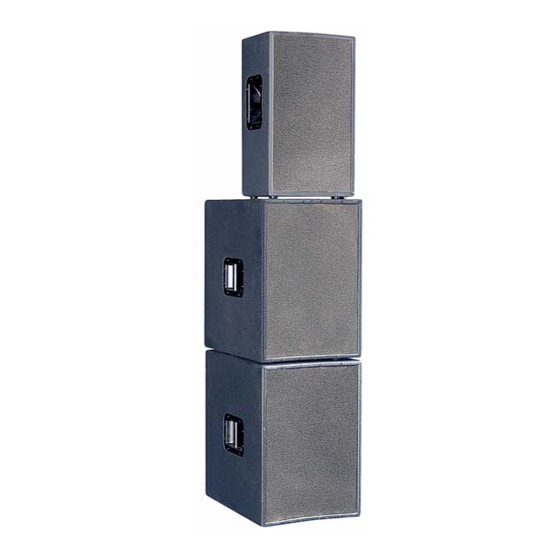

GERÄTEBESCHREIBUNG Merkmale Soundmate 3 ist ein fullrange aktives satellitesystem mit : • 4 subwoofers 15” 300 watt • 2 mid/high (fullrange) 2” CD horn + 12” satellite speakers 300 Watt. • 4 x 1,5 m XLR - Kabel • 1 Tragetasche für Kabel •... - Seite 7 Merkmale Subwoofer Ground lift Signal Through Signal Input Volume / Gain IEC power connector Power Switch Sicherung F6A...
-
Seite 8: Aufstellung Und Bedienung
Die DAP SoundMate Systeme erweitern in eine nicht zu haltene Weise. Zusätzlich zum bereits vorhandenen SoundMate 1 u. 2, stellen wir Ihnen das SoundMate 3 dar! Jeden Tag finden mehr Benutzer ihren Weg zu diesen überraschenden aktiven soundsystems, die kräftig, vielseitig und erschwinglich sind! Dieses System ist der größte aktive Satz bis jetzt und ist bestimmt für Phasentaten und grössere... -
Seite 9: Produktbeschreibungen
Unter Ihnen findet eine kurze Beschreibung der Eigenschaften vom SoundMate 3: Satellite / fullrange switch (1) Dieser Schalter erlaubt Ihnen, das Soundmate 3 topcabinet in 2 unterschiedlichen Modi zu benutzen. Entweder als topcabinet für Gebrauch in den kleinen Schauplätzen oder in den rehearsel Räumen oder im Verbindung mit dem Soundmate 3 Baß-cabinet für mehr kräftige Ton. -
Seite 10: Produktbeschreibung
Produktbeschreibung Inputs Subwoofer Line IN Connector XLR plug female Input design electronically balanced & floating Inp. impedance 47 kΩ Sensitivity 0 dB Satellite Line IN Connector XLR plug female Input design electronically balanced & floating Inp. impedance 47 kΩ Sensitivity 0 dB Outputs Subwoofer Parallel Out Connector: XLR socket male... - Seite 11 Power handling nom. 200 W RMS Power handling progr. 400 W Frequency response 100Hz - 18 kHz, ±3dB Crossover frequency 3kHz (passive) Sensitivity 1W/1m axial 98dB (fullspace) Max. Sound pressure 119dB at 3% harmonic distortion (fullspace/ 1m) Amplifier power 150W RMS 4 Ω Maße (WXDXH) 390 x 450 x 660 mm Gewicht 36,4 Kg Included...
-
Seite 12: Set Up Möglichkeiten
Soundmate 3 Standard SET UP 2x Soundmate 3 SET UP SATELLITE SATELLITE SATELLITE FULLRANGE FULLRANGE FULLRANGE Ground Ground Ground Lift Lift Lift On Off On Off On Off Through Through Through Input Input Input Volume Volume Volume Ground Ground Ground...
