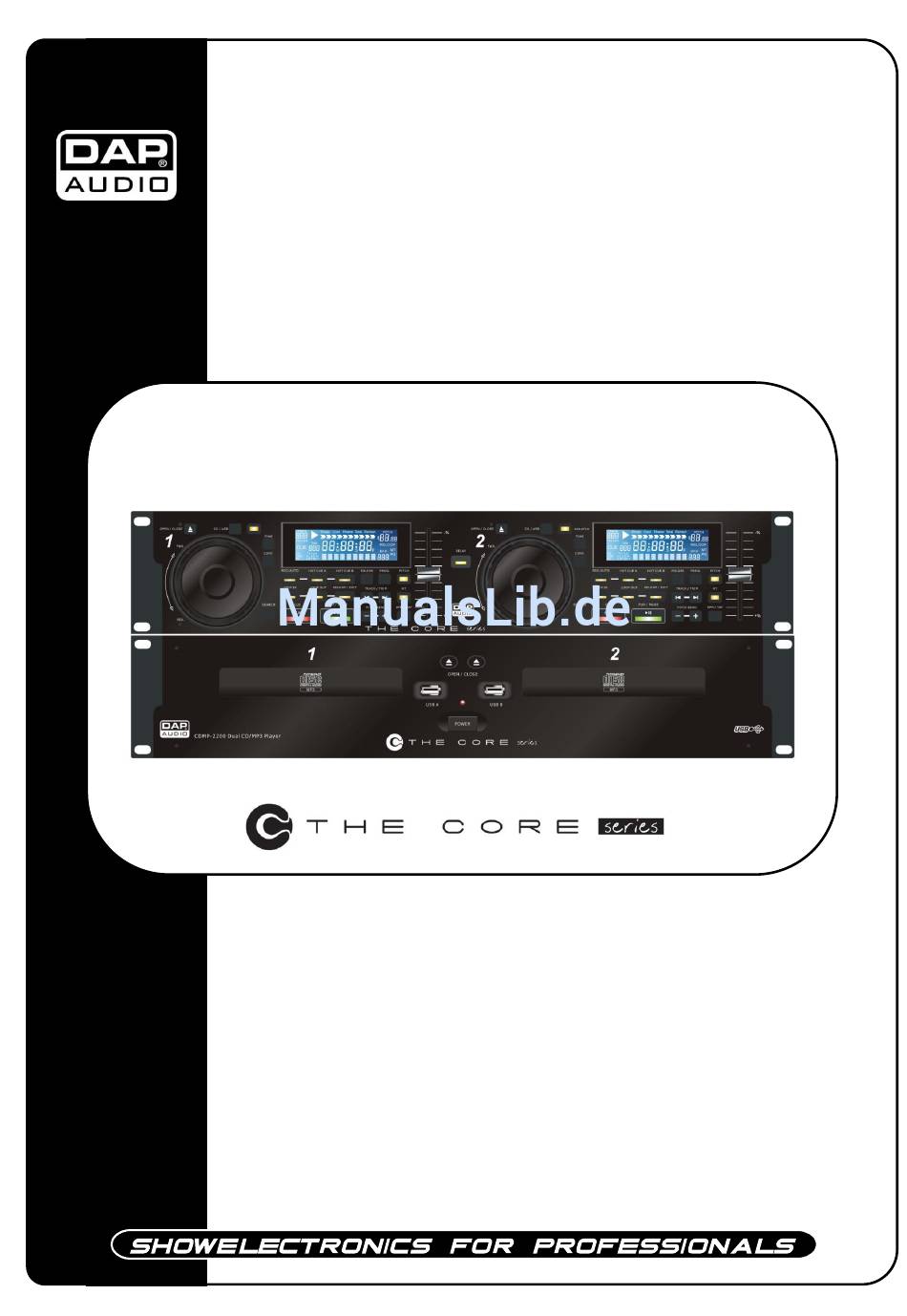

- Seite 1 CDMP-2200 ORDERCODE D1166 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von DAP Audio erworben. Der Core CDMP-2200 von DAP Audio sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle Show planen, dieses Produkt wird die von Ihnen gewünschten Effekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
DAP Audio DAP Audio Core CDMP-2200 Anleitung ™ Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderseite ..................................6 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • DAP Core CDMP-2200 • 2 Steuerungskabel (1,20m) • Bedienungsanleitung ACHTUNG! Das System vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts verkürzt. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder anderen Flüssigkeiten. -
Seite 6: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der CDMP-2200 ist ein professioneller DJ-CD/MP3-Player von DAP Audio. • LCD-Display mit blauer Hintergrundbeleuchtung • Pitchregelung +/- 8/16/100% • Elektronischer Anti-Shock-Puffer (8 Sekunden) •Nahtlose Loopfunktion • Beatbasierte Autoloopfunktion • Scratchfunktion • Cue-Funktion • 2 Hot Cues •... -
Seite 8: Vorderseite
Vorderseite Abb. 1 1. Open/close-Taste 17. Loop Out Taste 2. CD/USB-Taste 18. Reloop /Exit-Taste 3. Scratch-Taste 19. Track/Trim Taste 4. Time-Taste 20. Track/Trim Taste 5. Rec/Auto-Taste 21. MT-Taste 6. Hot Cue A -Taste 22. Cont. -Taste 7. Hot Cue B -Taste 23. -
Seite 9: Rückseite
Rückseite Abb. 2 33. Anschluss Controller-Hauptgerät 34. Ausgang L/R 35. Faderstart-Klinkenbuchse 36. LOCK – TACT - CUE/PLAY Schalter 37. Anschluss Hauptgerät-Controller 38. AC-Netzanschluss Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 10: Bezeichnungen Und Funktionen
3. Scratch-Taste Mit dieser Taste können Sie den Scratch-Modus ein- oder ausschalten. Die dazugehörige LED leuchtet, wenn sich der CDMP-2200 im Scratch-Modus befindet. 4. Time-Taste Mit dieser Taste können Sie einstellen, ob die Zeitanzeige auf dem LCD-Display (13) die vergangene oder die verbleibende Zeit anzeigt. - Seite 11 CD: Zeigt an, dass sich das Gerät im CD-Modus befindet. USB: Zeigt an, dass sich das Gerät im USB-Modus befindet. PC: Nicht verfügbar für den CDMP-2200. SINGLE: Das Gerät befindet sich im kontinuierlichen Wiedergabemodus und spielt nach dem Ende eines Tracks den nächsten ab, wenn „CONTINUE“...
- Seite 12 An diesen Anschluss kann ein USB-Datenträger oder eine externe Festplatte angesteckt werden. Der USB- Anschluss funktioniert nur, wenn sich das Gerät im USB-Modus befindet. Hinweis: Der CDMP-2200 kann maximal 2 Tbyte, 999 Ordner und 999 Dateien bearbeiten. 31. Netzschalter Dies ist der Hauptnetzschalter. Drücken Sie ihn, um das Gerät einzuschalten.
-
Seite 13: Betrieb
Anschluss Hauptgerät-Controller Verwenden Sie ausschließlich die mitgelieferten Steuerungskabel. Die Verwendung anderer Kabel führt zu Schäden. 38. AC-Netzanschluss Schließen Sie denCDMP-2200 nur an eine 230V-Steckdose mit Wechselspannung an. Betrieb Öffnen und Schließen des CD-Fachs • Schalten Sie das Gerät ein. Verwenden Sie die Open/Close-Taste (1/29), um das Disc-Fach (28) zu öffnen. -
Seite 14: Stoppen Der Wiedergabe
Stoppen der Wiedergabe Es gibt zwei Möglichkeiten, die Wiedergabe anzuhalten: • Drücken Sie währende der Wiedergabe die Play/Pause (24)-Taste, damit die Wiedergabe an dieser Stelle pausiert wird. • Drücken Sie die Cue (23)-Taste während der Wiedergabe, um zum Cue-Punkt zurück zu springen und den Pause-Modus zu aktivieren. -
Seite 15: Scanning (Schnellvorlauf/Schnellrücklauf)
• Wenn sich das Deck im Pause- oder Cue-Modus befindet und Sie das Jogwheel (14) drehen, wird die Suchfunktion gestartet. Der Sound von einer Umdrehung der Disc wird wiederholt abgespielt. Der Punkt, ab dem der Sound abgespielt wird, wird auf dem LCD-Display angezeigt. •... -
Seite 16: Loopwiedergabe
2. Drücken Sie die Prog. (9)-Taste und der Player wird in den Programm-Modus versetzt, was durch die blinkende Anzeige PG auf dem LCD-Display(13) angezeigt wird. 3. Wählen Sie mit der Track/Trim Taste (19) oder der Track/Trim Taste (20) einen Track aus. Der ausgewählte Track wird der Programmsequenz hinzugefügt. -
Seite 17: Bevor Sie Das Gerät Ausschalten
3. Bereiche in der Nähe von Wärmequellen wie Heizkörpern, etc. Wartung Der CD-Player CDMP-2200 von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 18: Technische Daten
Technische Daten Quantisierung 1 bit linear/Kanal, 3 Beam Laser Oversampling rate Abtastfrequenz 44,1 kHz Frequenzverhalten 20 Hz bis 20 kHz ±2db Klirrfaktor + Rauschen Geringer als 0,03% Signal-Rauschabstand (IHF-A) 75 dB > Dynamikbereich 75 dB > Ausgangspegel 1 Volt, effektiv (RMS) ±0,2V Disc-Typ Standard CDs, AUDIO CD, CD-R &... - Seite 19 2013 Dap Audio.
