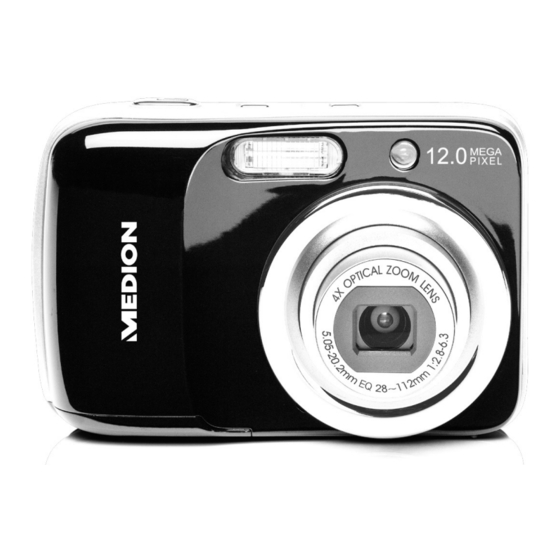

Geräteübersicht Vorderseite 1. Blitz 2. Anzeige für Selbstauslöser/Lampe blinkt: Selbstauslöser eingeschaltet 3. Kameralinse mit Objektivtubus 4. Mikrofon...
Seite 3
Rückseite 5. LC-Display 6. Zoomwippe: ; Auswahl vergrößern oder verkleinern 7. Betriebs LED : Menütaste: das Menü aufrufen : Funktion/Papierkorb 10. SET – Taste / Navigationstasten Im Aufnahmemodus: Gesichtsverfolgung an / aus Im Wiedergabemodus: Wiedergabe starten / unter- brechen Im Foto Wiedergabemodus Bild um jeweils 90°...
Seite 4
Im Menü In den Menüs/Untermenüs nach oben gehen DISP Im Aufnahmemodus OSD Informationen Ein- / Ausblenden, DISPLAY Le- gende Im Wiedergebendes: OSD Informationen Ein- / Ausblenden, DISPLAY Le- gende Im Fotowiedergabemodus: OSD Informationen Ein- / Ausblenden, DISPLAY Le- gende Im Menü In den Menüs/Untermenüs nach unten gehen Im Aufnahmemodus:...
Seite 5
Wiedergabe von Videos: Schnellen Rücklauf ein- oder ausschalten Im Menü Untermenü verlassen oder Einstellung auswählen 11. Modusschalter Oberseite 12. Bildstabilisator 13. Lautsprecher 14. Auslöser kurz drücken: Fokusbereich festlegen 15. Kamera ein- oder ausschalten...
Seite 6
Unterseite 16. Stativhalterung 17. Akku- / SD- Kartenfachabdeckung Seite 18. Mini – USB Anschluss 19. Öse für die Trageschlaufe...
Inhaltsverzeichnis Geräteübersicht .................. 1 Inhaltsverzeichnis ................6 Sicherheitshinweise ................9 Zu dieser Anleitung ................. 9 In dieser Anleitung verwendete Symbole und Signalwörter .... 9 Bestimmungsgemäßer Gebrauch ..........11 Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, ...
Seite 8
Sprache und Datum/Zeit einstellen ..........25 Aufnahme- und Wiedergabemodus ..........28 Displayanzeigen ................29 Displayanzeigen für die Aufnahme ..........29 Displayanzeigen für die Foto-Wiedergabe ........31 Displayanzeigen für die Video-Wiedergabe ........32 Displayanzeigen für die Ton-Wiedergabe ........33 ...
Seite 9
Aufnahmemodus ................64 Das Einstellungsmenü ..............71 Das Wiedergabemenü ..............75 Anschluss an TV und PC ..............89 Aufnahmen auf einem Fernsehgerät anzeigen ......89 Aufnahmen auf einem Fotodrucker ausdrucken ......90 Daten auf einen Computer übertragen ......... 91 ...
Sicherheitshinweise Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichwei- te auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.
Seite 11
VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Information für den Gebrauch des Geräts. HINWEIS! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse wäh- rend der Bedienung ►...
Bestimmungsgemäßer Gebrauch Das Gerät ist für Aufnahmen von Bildern im Digitalformat geeig- net. Betreiben Sie das Gerät weder bei extremer Hitze oder Kälte. Das Gerät ist nicht für den Betrieb bei extremen Bedingungen geeignet. Das Gerät ist nur für den privaten Gebrauch bestimmt und nicht zur gewerblichen Nutzung geeignet.
GEFAHR! Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr! Warnungen Um Verletzungen zu vermeiden, beachten Sie bitte beim Gebrauch des Produkts die folgenden Warnungen: Lösen Sie den Blitz nicht in zu kurzem Abstand von den Augen aus.
Wenn Sie die Kamera über einen längeren Zeitraum hinweg nicht benutzen, nehmen Sie die Akkus heraus, um ein Auslaufen zu verhindern. Die Kamera und das Akkuladegerät dürfen weder Tropf- noch Spritzwasser ausgesetzt werden. Stellen Sie auch keine mit Flüs- sigkeit gefüllten Gegenstände (z.
Seite 15
Lagern Sie die Akkus an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Akkus beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsu- chen.
Vorsichtsmaßnahmen Beachten Sie bitte die folgenden Vorsichtsmaßnahmen, um Schäden an Ihrer Kamera zu vermeiden und sie stets in einwandfreiem Zustand zu halten: Trocken lagern Diese Kamera ist nicht wasserdicht und funktioniert daher nicht einwandfrei, wenn sie ins Wasser getaucht wird oder wenn Flüs- sigkeiten in das Innere der Kamera gelangen.
Seite 17
Starke Temperaturschwankungen vermeiden Wenn Sie das Gerät schnell aus einer kalten Umgebung in eine warme Umgebung oder umgekehrt bringen, kann sich im und am Gerät Kondenswasser bilden, das zu Funktionsstörungen und Schäden am Gerät führen kann. Warten Sie mit der Inbetrieb- nahme, bis sich die Temperatur des Gerätes an die Umgebungs- temperatur angeglichen hat.
Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermei- den.
Inbetriebnahme Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrich- tigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Liefe- rung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: Kamera 4 x NiMH Akkus ...
Akkus im Ladegerät aufladen Wiederaufladbare Batterien (Akkus) einlegen Öffnen Sie die Batteriefachabdeckung und legen Sie zwei wiede- raufladbare Akkus vom Typ AA oder AAA in ein Ladefach auf der Vorder- oder Rückseite ein. Das Ladegerät verwendet automatisch die geeignete Ladespannung. ACHTUNG! Achten Sie darauf, dass die wiederaufladbaren Akkus mit NiMH gekennzeichnet sind!
Seite 21
Vergewissern Sie sich, dass die Polaritätsangaben +/- der wiede- raufladbaren Batterien (Akkus) mit denen des Ladefachs überein- stimmen. Wiederaufladbare Batterien (Akkus) laden Nachdem Sie die wiederaufladbaren Akkus eingelegt haben, ste- cken Sie den Stecker des Ladegeräts in eine gut erreichbare Steck- dose 230 V ~ 50Hz.
Seite 22
Die Dauer der Ladezeit entnehmen Sie bitte der nachfolgenden Tabel- Akkutyp & -größe durchschnittliche Ladezeit (in Stunden) 2300mAh Ni-MH AA 2000mAh Ni-MH AA 1800mAh Ni-MH AA 800mAh Ni-Cd AA 800mAh Ni-MH AAA 300mAh Ni-Cd AAA Entnehmen Sie die Akkus nach der für den jeweiligen Typ angegebe- nen Ladezeit aus dem Ladegerät.
Akkus einsetzen Zum Betrieb der Kamera werden die mitgelieferten NiMH Akkus benö- tigt. Schalten Sie ggf. die Kamera aus. Schieben Sie das Akkufach in Pfeilrichtung auf. Das Akkufach öff- net sich. Stecken Sie die Akkus wie aufgezeigt in das Akkufach. ...
SD-Karten einsetzen und herausnehmen Wenn keine Karte eingelegt ist, werden die Aufnahmen im internen Speicher abgelegt. Bitte beachten Sie, dass der interne Speicher be- grenzt ist. Verwenden Sie daher eine SD -Speicherkarte, um die Speicherkapazität zu erhöhen. Wenn eine Karte eingelegt ist, werden die Aufnahmen auf der Karte gespeichert.
Um die Karte zu entnehmen, drücken Sie die Karte kurz nach unten, um sie zu entriegeln. Die Karte wird ein Stück heraus ge- schoben und kann entnommen werden. Handschlaufe anbringen Befestigen Sie zur besseren Handhabung der Kamera und aus Sicher- heitsgründen die Handschlaufe.
Erste Schritte Kamera einschalten EIN/AUS Drücken Sie die -Taste für 1 bis 2 Sekunden, um die Ka- mera einzuschalten. Das Objektiv fährt heraus, die Betriebsanzeige leuchtet grün und das Display schaltet ein. Die Kamera befindet sich im Aufnahmemodus. HINWEIS! Wenn sich die Kamera nicht einschaltet, überprüfen Sie, ob die Akkus richtig eingelegt und/oder geladen sind.
Seite 27
Drücken Sie bei eingeschalteter Kamera die Taste , um die Me- nüs zu öffnen. Wählen Sie mit den Tasten oder das Menü „EINSTELLUN- GEN“ . Sprache einstellen Wählen Sie im Menü „EINSTELLUNGEN“ mit den Tasten oder den Eintrag für „SPRACHE“ (engl. Language) und drü- cken Sie Das Sprachauswahlmenü...
Seite 28
Die Uhrzeit wird im 12-Stunden-Format eingestellt, daher müssen Sie festlegen, ob es sich um eine Uhrzeit am Vormittag (a.m.) oder am Nachmittag (p.m.) handelt. Mit den Tasten oder wählen Sie den Eintrag aus, den Sie ändern möchten. Mit den Tasten oder stellen Sie den Wert ein.
Die Stromsparfunktion ist nicht aktiv: während der Aufnahme von Audio- und Videoclips; während der Wiedergabe von Bildern, Videoclips oder Audioauf- nahmen; während die Kamera über den USB-Anschluss mit einem anderen Gerät verbunden ist. Aufnahme- und Wiedergabemodus Nach dem Einschalten ist der Aufnahmemodus aktiv: Sie können direkt Fotos machen.
Displayanzeigen Displayanzeigen für die Aufnahme Im Aufnahmemodus sind folgende Displayanzeigen möglich: 1. Sie können verschiedene 4. Zoomeinstellung Aufnahmearten einstellen 5. Noch verfügbare Aufnahmen (bei aktueller Auflösung) (Taste ); die aktuelle Auf- 6. Akkustatus nahmeart wird hier ange- 7. Speicherort (interner Speicher zeigt.
Seite 31
9. Automatische Belichtung 18. Warnhinweis: Verwack- eingeschaltet lungsgefahr! 10. Bildstabilisator eingeschaltet 19. Makroeinstellung 11. Zeigt die Sättigung 20. Belichtungseinstellung 12. Zeigt den Kontrast 21. Gesichtserkennung 13. Histogramm 22. Weißabgleich 14. ISO-Einstellung 23. Belichtungsmessung 15. Fokusbereich 24. Schärfe 16. Zeigt die Verschlussge- 25.
Displayanzeigen für die Foto-Wiedergabe Im Wiedergabemodus sind folgende Displayanzeigen möglich: 1. Anzeige des Modus (Auf- 6. Akkustatus nahme oder Wiedergabe) 7. Speicherort (interner Speicher 2. Das Bild ist geschützt „IN“ oder Karte) 3. Tonaufnahme 8. Aufnahmeinformationen 4. Tastenbelegung 9. DPOF aktiviert 5.
Displayanzeigen für die Video-Wiedergabe Im Wiedergabemodus für Videoclips sind folgende Displayanzeigen möglich: 1. Anzeige des Modus (Auf- 8. Aufnahmeinformationen nahme oder Wiedergabe) 9. Auflösung 2. Das Bild ist geschützt 10. Lautstärkeeinstellung 3. Videoaufnahme 11. Videolänge 4. Aufnahmesteuerung 12. Spielzeit 5. Aktuelle Aufnah- 13.
Displayanzeigen für die Ton-Wiedergabe Im Wiedergabemodus für Tonaufnahmen sind folgende Displayanzei- gen möglich: 1. Anzeige des Modus (Auf- 7. Aufnahmeinformationen nahme oder Wiedergabe) (Datum und Uhrzeit) 2. Das Bild ist geschützt 8. Lautstärkeeinstellung 3. Aufnahmesteuerung 9. Audiolänge 4. Aktuelle Aufnah- 10.
Displayanzeigen ein- und ausschalten DISP Durch wiederholtes drücken der Taste können Sie die Displayan- zeigen ein-, ausschalten und verändern. Im Aufnahmemodus Mit den wichtigsten Anzeigen Mit allen Anzeigen Mit Bildeinteilungslinien zum Ohne Anzeigen leichteren Einteilen des Bildes HINWEIS! Die Bildschirmanzeigen können je nach Aufnahmemodus variieren.
Seite 36
Im Wiedergabemodus Ohne Anzeigen Mit allen Anzeigen Mit den wichtigsten Anzeigen Die Displayanzeigen können nicht geändert werden: während der Aufnahme und Wiedergabe von Audio- und Video- clips; während eine Diashow oder Miniaturbilder angezeigt werden; während ein Foto zugeschnitten wird (im Bearbeitungsmodus). HINWEIS! In beiden Modi wird jeweils nach den angezeigten Dis- playanzeigen noch ein Hilfedisplay angezeigt, der die...
Erste Aufnahmen machen Aufnahmemodus einstellen Wenn die Kamera eingeschaltet wird, ist automatisch der Aufnahme- modus aktiv. Im Grundzustand erscheint links oben im Display AUTO, für den Aufnahmemodus Automatisch. Mehr zu den Aufnahmemodi und den Symbolen erfahren Sie auf Seite 64. Ist nicht der Aufnahme-, sondern der Wiedergabemodus aktiv, schie- ben Sie den Regler in den gewünschten Aufnahmemodus.
Foto erstellen Wenn Sie das Bild auf dem Display sehen können, drücken Sie den Auslöser zunächst ein wenig nach unten. Die gelben Bildausschnittszeichen erscheinen rot und die Betriebsan- zeige blinkt, wenn der Autofokus nicht fokussieren kann. Es erscheinen die Werte für die Verschlussgeschwindigkeit, die Blende und der ISO-Wert, sofern ein ISO-Wert eingestellt ist.
Seite 39
Stabilisator verwenden Der Stabilisator ermöglicht bessere Aufnahmen bei schlechten Licht- bedingungen, das Risiko verwackelter Aufnahmen wird reduziert. Drücken Sie die Bildstabilisatortaste. Blitz verwenden Wenn das Licht für das Foto nicht ausreicht, kann der integrierte Blitz für das erforderliche zusätzliche Licht sorgen. Durch wiederholtes Drücken der Blitz-Taste wählen Sie folgende Blitzeinstellungen: AUTO: Der Blitz wird automatisch aktiviert, wenn die...
Seite 40
Durch die Verwendung des Blitzes erhöht sich der Akkuverbrauch. Ist der Akku fast leer, benötigt der Blitz länger zum Laden. VORSICHT! Blitzen Sie Menschen und Tiere nicht aus der Nähe an. Halten Sie mindestens 1 Meter Abstand. Zoom – vergrößern oder verkleinern Die Kamera verfügt über einen optischen und einen digitalen Zoom.
Seite 41
Befindet sich die Markierung im linken Teil des Balkens, wird das optische Zoom angewendet. Wenn Sie erneut drücken, wird das digitale Zoom automatisch eingeschaltet. Sie können in fünf Stufen weiter heran zoomen. Hierfür muss im Einstellungsmenü das digita- le Zoom eingeschaltet sein! Für Videoaufnahmen ist der digitale Zoom nicht verfügbar.
Normal Bei normalem Fokus beginnt der Fokusbereich bei 40 cm. Wenn die Kamera auf den Normal-Modus eingestellt ist, wird kein Symbol ange- zeigt. Makro Dieser Modus eignet sich speziell für Nahaufnahmen. In diesem Mo- dus können Sie durch einen fixierten Fokus Einzelheiten einfangen und das Motiv auch bei geringer Distanz scharf stellen.
Seite 43
Drücken Sie die Taste , wenn Sie die Aufnahme anhalten wollen. Drücken Sie erneut die Taste , um die Aufnahme fortzuset- zen. Um die Aufnahme zu beenden, drücken Sie den Auslöser erneut. HINWEISE! Das digitale Zoom ist für die Aufnahme von Videoclips nicht verfügbar.
Audioclips aufnehmen Das Mikrofon befindet sich an der Vorderseite der Kamera links unter- halb der Linse. Achten Sie darauf, dass Sie das Mikrofon während der Aufnahme nicht berühren. Wählen Sie im „Aufnahmemenü“ unter der Einstellung „AUF- NAHMEMODUS“ den Eintrag Sprachaufnahme ...
Funktionsmenü verwenden Das Funktionsmenü ermöglicht es, die wesentlichen Einstellungen für eine Aufnahme schnell vorzunehmen. In der Menüleiste, links, werden die verfügbaren Funktionen zum Einstellen der Kamera angezeigt. Im unteren Balken werden die mög- lichen Einstellungen der jeweiligen Funktion angezeigt. Drücken Sie die Taste um das Menü...
Seite 46
Mein Modus Hier werden die fünf zuletzt verwendeten Aufnahmemodi aufgelistet. Jeder Aufnahmemodus hat andere Einstelloptionen. Wenn Sie mit den Tasten oder den Aufnahmemodus wechseln, verändern sich die Einstellungsoptionen entsprechend. Auflösung - Fotos Die Auflösung bestimmt im Wesentlichen die Qualität des Bildes. Je höher die Auflösung, desto mehr Speicher benötigt eine Aufnahme.
Seite 47
Qualität (Kompression) Mit der Qualität bestimmen Sie die Komprimierung der aufgenomme- nen Daten. Je höher die Qualität ist, desto mehr Speicherplatz benöti- gen die Aufnahmen. Einstellung Bedeutung Superfein Höchste Qualität. Fein Mittlere Qualität. Normal Normale Qualität. Belichtungskorrektur (EV) Durch Korrektur des Belichtungswerts (EV = Exposure Value) können Sie Bilder anpassen, die ohne Einstellung zu hell oder zu dunkel wür- den.
Seite 48
Verwenden Sie die Belichtungskorrektur nicht, wenn sich das Motiv in einem sehr hellen oder sehr dunklen Bereich befindet oder wenn Sie den Blitz benutzen. Wählen Sie dann die Einstellung Automatisch. Weißabgleich Der Weißabgleich kann bestimmte Lichtverhältnisse korrigieren. Einstellung Bedeutung Autom. Weiß- Der Weißabgleich wird automa- abgleich tisch angepasst.
Seite 49
Einstellung Bedeutung Für präzisere Anpassung oder wenn die Lichtquelle sich nicht einordnen lässt. Um die richtige Einstellung zu finden, richten Sie die Kamera Benutzer- unter den Lichtverhältnissen, für definiert die Sie einen Weißabgleich ein- stellen wollen, auf ein weißes Blatt Papier oder ein ähnliches Objekt, und nehmen Sie ein Probebild auf.
Seite 50
ISO (Lichtempfindlichkeit) Diese Einstellung verändert die Lichtempfindlichkeit des Sensors. Ein höherer Wert steigert die Lichtempfindlichkeit, führt aber auch zu erhöhtem Rauschen, welches sich negativ auf die Bildqualität auswir- ken kann. Stellen Sie daher den ISO-Wert entsprechend den Aufnah- meverhältnissen so niedrig wie möglich ein. Einstellung Bedeutung Automatisch...
Seite 51
Messung – Lichtmessverfahren Mit dieser Funktion können Sie bestimmen, in welchem Bereich die Lichtmessung für die Foto- oder Videoaufnahmen erfolgen soll. Einstellung Bedeutung Wählt eine Belichtung aufgrund Mehrfach der Messergebnisse an mehreren Stellen im Aufnahmebereich. Das Licht des gesamten Aufnahme- bereich wird gemessen, Mitte jedoch kommt den Werten nahe...
Seite 52
Farb-Effekt Die Fotoeffekte können Sie im Aufnahme- und im Wiedergabemodus verwenden, um Aufnahmen verschiedene Tönungen oder künstleri- sche Effekte zu geben. Einstellung Bedeutung Normal Kein Fotoeffekt eingestellt. Lebendig Das Bild wird zur Betonung der leuchtenden Far- ben mit höherem Kontrast und höherer Sättigung dargestellt.
Seite 53
Videogröße (Auflösung - Videos) Die Einstellung Videogröße ist nur für die Aufnahme von Videoclips verfügbar. Einstellung Größe in Bildqualität Pixel 1280 x 720 HDTV (Nur mit SDHC- Class 6 Kar- ten möglich) 640 x 480 Hohe Qualität 320 x 240 Normal 640 x 480 Web Qualität...
Pre Rec (Video) Die Einstellung “Pre Rec” ermöglicht Ihnen eine 3 Sek. Vor- Aufnahme. Ist diese Einstellung aktiviert, nimmt die Kamera 3 Sek. vor Betätigung des Auslösers auf. Aufnahmemenü verwenden Sie können die Einstellungen für die Aufnahmen auch über das Auf- nahmemenü...
Aufnahmen ansehen/hören Aufnahmen einzeln wiedergeben Sie können die zuletzt gemachten Aufnahmen im Anzeigemodus nach einander wiedergeben. Schieben Sie den Moduswahlschalter auf , um den Wiederga- bemodus zu aktivieren. Auf dem Display erscheint die zuletzt gemachte Aufnahme, je nach Art sind folgende Anzeigen möglich: Foto Video...
Aufnahmen als Miniaturen wiedergeben Drücken Sie im Wiedergabe-Modus die Zoom-Taste in Richtung W, um bis zu neun kleine Vorschaubilder anzuzeigen. Mit den Richtungstasten oder oder können Sie eine gewünschte Datei wählen. Drücken Sie die Taste um die Aufnahme als Vollbild anzuzei- gen.
Seite 57
Kalendermodus Drücken Sie im Wiedergabe-Modus die Zoom-Taste zweimal in Richtung , um den Kalendermodus zu aktivieren. Die erste Datei (Bild, Video oder Audio), die an dem jeweiligen Datum aufgenommen wurde, wird auf dem Bildschirm erscheinen. Mit den Richtungstasten oder oder können Sie eine...
Video- / Audioclips / Sprachnotizen wiedergeben Wählen Sie die gewünschte Aufnahme aus. Drücken Sie die Taste , um die Wiedergabe zu starten. Bei der Wiedergabe von Videoclips, drücken Sie die Tasten oder , um einen schnellen Vor- oder Rücklauf zu starten. ...
Screenshot eines Videoclips erstellen Während der Wiedergabe eines Videoclips drücken Sie die Taste um die Wiedergabe anzuhalten. Drücken Sie den Auslöser, um das gezeigte Bild als Screenshot zu speichern. Auf dem Display erscheint das Auslöser-Symbol Die Kamera beendet automatisch die Wiedergabe und wechselt in den Anzeigemodus.
Seite 60
Drücken Sie die Taste und bestätigen Sie die Abfrage. Um die Funktion abzubrechen, wählen Sie den Eintrag „Abbre- chen“ aus und bestätigen wiederum mit Auf dem Display wird die nächste Aufnahme angezeigt. HINWEIS! Geschützte Dateien können nicht gelöscht werden, in diesem Fall erscheint die Meldung „Datei geschützt“...
Die Menüs In den Menüs navigieren Wenn Sie das Wiedergabemenü öffnen möchten, schieben Sie den Moduswahlschalter auf die Position Drücken Sie im die Taste , um die Menüs zu öffnen. Wählen Sie mit den Richtungstasten oder die Einstellung, die Sie ändern möchten.
Das Aufnahmemenü Einstellung Bedeutung Aufnahmemodus Hier können Sie die unterschiedlichen Auf- nahmemodi wählen. Betriebsart Hier können Sie den Selbstauslöser einstellen oder die Bildfolge wählen. 10 Sek. – Das Bild wird 10 Sekunden nach Drücken des Auslösers aufgenommen. 2 Sek. - Das Bild wird 2 Sekunden nach Drü- cken des Auslösers aufgenommen.
Seite 63
Einstellung Bedeutung Autofokus-Bereich Hier können Sie den Autofocus (AF)-Bereich wählen. Breit – Ein breiter Bereich wird scharf gestellt. Mitte – Die Mitte wird scharf gestellt. AF-Lampe Hier können Sie die AF-Lampe auf Automatik- betrieb oder manuellen Betrieb einstellen. Schärfe Hier können Sie die Details eines Bildes schär- fer oder weicher erscheinen lassen.
Seite 64
Einstellung Bedeutung Kontrast Hier können Sie den Kontrast wählen. Hoch – erhöht den Kontrast Normal – normaler Kontrast Niedrig – verringert den Kontrast Digitalzoom Hier können Sie für einige Betriebsarten den Digitalzoom wählen. Intellig. Zoom – Optimierte digitale Bildver- größerung Standard-Zoom –...
Aufnahmemodus Für bestimmte Aufnahmesituationen oder Motive können Sie vorein- gestellte Aufnahmemodi verwenden. Sie ersparen sich dadurch die manuelle Einstellung. Nachdem Sie Ihre Auswahl getroffen haben, wird der ausgewählte Modus (mit Ausnahme des Sprachaufnahmemodus) bei „Mein Mo- dus“ im Funktionsmenü an vorderster Stelle hinzugefügt. Folgende Aufnahmemodi sind verfügbar: Symbol Einstellung Bedeutung...
Seite 66
Symbol Einstellung Bedeutung Angep. Szene Die Kamera analysiert die Aufnahmebe- dingungen und schaltet automatisch den passenden Szenemodus um. Portrait Stellt den Hintergrund unschärfer und fokussiert auf das Zentrum. Landschaft Geeignet für weite Landschaftsausschnit- Sonnen- Verstärkt den roten Farbton zur Aufnahme untergang von Sonnenuntergängen.
Seite 67
Symbol Einstellung Bedeutung Sport Geeignet um Bilder bei mit schnellen Bewegungen zu erzeugen. Party Geeignet für Innenaufnahmen und Partys. Kerzenlicht Erzeugt Aufnahmen in warmem Licht. Nachtszene- Geeignet für Porträtaufnahmen mit dunk- Portrait lem Hintergrund. Hauttöne, Erzeugt Bilder mit weichen Übergängen weich und sanften Farben.
Seite 68
Symbol Einstellung Bedeutung Auktion Optimiert die Bilder zur Wiedergabe in Internetplattformen (Auktionen), z. B. Auflösung in VGA (Siehe Seite 94). Es sind 4 verschiedene Muster wählbar. Lächeln einfan- Nutzt die Gesichtserkennung, um ein lächelndes Gesicht automatisch einzufan- gen. Blinzel- Die Kamera erkennt, ob die Augen Ihres erkennung Motives bei der Aufnahme geschlossen waren und lässt Ihnen die Wahl, ob das...
Seite 69
Symbol Einstellung Bedeutung Romantikport- Diese Funktion nutzt die Gesichtserken- rait nung zur automatischen Erfassung von Gesichtern, um auf diese Weise ohne Unterstützung dritter Portraitbilder anzu- fertigen. Werden mehr als zwei Gesichter erkannt, wird automatisch der Auto Focus aktiviert. Die Kamera beginnt mit dem Countdown und nimmt das Foto nach Ablauf von zwei Sekunden auf.
Seite 70
Symbol Einstellung Bedeutung Verschlusseinst. Mit dieser Funktion können Sie die Ver- schlussgeschwindigkeit festlegen. Man. Belich- Mit dieser Funktion können Sie die Ver- tung schlussgeschwindigkeit und den Blen- denwert einstellen. Sprachaufnah- Audioclip aufnehmen.
Seite 71
Verwenden des „Lächeln einfangen”-Modus Der „Lächeln einfangen”-Modus nimmt automatisch Fotos auf, sobald er ein Lächeln erkennt. So aktivieren Sie den „Lächeln einfangen”-Modus Wählen Sie im Aufnahmemodus die Funktion aus. Fokussieren Sie die Kamera auf das Motiv. Sobald ein Lächeln erkannt wurde, beginnt die Kamera mit der Aufnahme des Fotos.
Das Einstellungsmenü Einstellung Bedeutung Sounds Hier können Sie den Start-Ton ausschalten oder unter 3 Tönen wählen, den Signalton und den Ton beim Auslösen einschalten, sowie die Laut- stärke für alle Töne einstellen. Stromsparen Strom sparen Um Akkuladung zu sparen, schaltet sich die Kamera automatisch nach der gewählten Zeit aus.
Seite 73
Einstellung Bedeutung Datum / Zeit Hier können Sie das Datum, die Uhrzeit einstel- len und das Anzeigeformat wählen. (Siehe Sei- te 26) Sprache Hier können Sie die Sprache des Menüs wählen. (siehe Seite 26) Dateinr. Dateinummerierung Hier können Sie die Nummerierung der Dateien einstellen.
Seite 74
Einstellung Bedeutung Batterietyp Hier können Sie den verwendeten Batterietyp einstellen. Speicher- Hier können Sie die Daten auf dem internen Hilfsmittel Speicher organisieren. Formatieren: Formatiert den aktuellen Speicher, d.h. Speicherkarte oder internen Speicher. Dabei werden alle Aufnahmen gelöscht. HINWEIS! Wenn Sie den Speicher formatie- ren, werden alle darin gespeicher- ten Daten gelöscht.
Seite 75
Einstellung Bedeutung Alles zurückset- Hier können Sie alle individuellen Einstellungen auf die Werkseinstellungen zurücksetzen. Bestä- tigen Sie in diesem Fall die Abfrage mit „Ja“. Folgende Einstellungen werden nicht zurückge- setzt: Datum und Zeit Sprache TV-System...
Das Wiedergabemenü Einstellung Bedeutung Diashow Sie können die Bildaufnahmen (nur Fotos) als Diashow ablaufen lassen. (siehe Seite 80) Löschen Mit dieser Funktion können Sie nicht mehr benötigte Dateien auf dem internen Speicher oder der Speicherkarte löschen (siehe Seite 81). Sie haben folgende Möglichkeiten: Einzeln: Eine Aufnahme löschen Stimme: Sprachaufnahme eines Bildes löschen Multi: Mehrere Aufnahmen löschen, die Sie in...
Seite 77
Einstellung Bedeutung Rote-Augen- Bildaufnahmen die nicht mit Vorblitz aufge- Korrektur nommen wurden, können Sie hier korrigieren. (siehe Seite 82). Die korrigierte Datei können Sie unter einem neuen Namen speichern oder die Originaldatei überschreiben. Srachnotiz Sie können zu jedem aufgenommenen Foto eine Sprachnotiz speichern.
Seite 78
Einstellung Bedeutung Größe ändern Sie können die Auflösung von Fotos herunter- setzen und dadurch die Datei verkleinern (siehe Seite 88). Die korrigierte Datei können Sie unter einem neuen Namen speichern oder die Originaldatei überschreiben. Die Auflösung von Fotos in VGA kann nicht verändert werden.
Seite 79
Einstellung Bedeutung DPOF DPOF steht für „Digital Print Order Format“. Sie können hier Druckeinstellungen für Bilder festlegen, wenn Sie die Bilder von einem Fotostudio oder einem DPOF-kompatiblen Drucker ausgeben lassen wollen. Mit einem DPOF-kompatiblen Drucker können Sie die Bilder direkt ausdrucken, ohne sie vorher auf den Computer zu übertragen.
Seite 80
Einstellung Bedeutung Rad. Weichzeich- Der radiale Weichzeichner ist ein Effekt, der um die Bildmitte unscharf zeichnet. Mit den Tasten oder wählen Sie die Weichzeichnerstufe. Drücken Sie um das Bild abzuspeichern.
Seite 81
Diashow zeigen Sie können die Fotos als Diashow ablaufen lassen. Wählen Sie im Wiedergabemenü den Eintrag Diashow. Das Menü „Diashow“ öffnet sich. Folgende Einstellungen stehen zur Verfügung: Wählen Sie das Intervall indem die Bilder eingeblendet werden sollen (1, 3, 5 oder 10 Sekunden). Für die Übergänge können Sie diverse Effekte wählen.
Seite 82
Schützen / entsperren oder löschen einer einzelnen Datei Wählen Sie im Untermenü „Löschen“ oder „Schützen“ Einzeln aus; die Bilder werden auf dem Display einzeln angezeigt. Wählen Sie mit den Tasten oder ein Bild aus. Wählen Sie „Schützen“ / „Entsperren“ oder „Löschen", sobald die gewünschte Datei auf dem Bildschirm angezeigt wird.
Seite 83
Wählen Sie Ja und drücken Sie die Taste , um die Dateien zu schützen oder zu löschen. Die Kamera kehrt in den Wiedergabe- modus zurück. Schützen/entsperren oder löschen aller Dateien Wählen Sie im Untermenü „Löschen“ oder „Schützen“; „Alle schützen?/Alle entsperren“...
Seite 84
Rote Augen korrigieren Diese Funktion dient der Reduzierung des Rote-Augen-Effekts auf Fotos. Diese Funktion ist nur bei Fotos verfügbar. Die Rote-Augen- Korrektur kann bei einem Bild mehrmals angewendet werden; aller- dings verschlechtert sich dadurch eventuell auch stufenweise die Bild- qualität. So aktivieren Sie die Rote-Augen-Korrektur: ...
Seite 85
Sprachnotiz aufnehmen Wählen Sie im Wiedergabemodus das gewünschte Foto aus. HINWEIS! Wenn das Foto bereits eine Sprachnotiz enthält, erscheint das Sprachnotizsymbol. Öffnen Sie im Wiedergabemenü das Untermenü „Sprachnotiz”. Auf dem Display erscheinen die Bildvorschau und ein Auswahlmenü. Wählen Sie Start und drücken Sie die Taste , um die Aufnahme zu starten.
Seite 86
Farbmodus Folgende Effekte stehen zur Verfügung: Symbol Einstellung Bedeutung Normal Es wird kein Fotoeffekt hinzugefügt. Sepia Das Bild wird in nostalgischen Braun- tönen dargestellt. Schwarz/Weiß Das Bild wird schwarz-weiß darge- stellt. Negativ Das Bild wird in umgekehrten Ton- werten dargestellt. Mosaik Das Bild wird als Mosaik dargestellt.
Seite 87
Der jeweilige Effekt wird auf die Bildvorschau angewendet und ent- sprechend angezeigt. Drücken Sie zum Speichern der neuen Datei die Taste Foto zuschneiden Vergrößertes Bild 4—Wege-anzeige Zugeschnittene Größe Die ugf. Position des Zuschneidebereichs Bildfläche Wählen Sie im Wiedergabemodus das gewünschte Foto. ...
Seite 88
Nach Beendigung der Funktion erscheint eine Menüauswahl. Wählen Sie zwischen: Überschreiben: Die neue Datei wird gespeichert, indem sie die alte überschreibt. Speichern unter: Die neue Datei wird unter anderem Namen gespei- chert, ohne die alte Datei zu ersetzen. Abbrechen: Die Funktion wird abgebrochen. ...
Seite 89
Größe ändern Wählen Sie im Wiedergabemodus das gewünschte Foto. Öffnen sie im Menü Wiedergabe das Untermenü „Größe” ändern. Auf dem Display erscheint das Auswahlmenü. Wählen Sie eine der folgenden Auflösungen und drücken Sie die Taste : 8 M, 5 M, 3 M oder VGA. HINWEIS! Die verfügbaren Auflösungen können je nach Original- größe des Bildes variieren.
Anschluss an TV und PC Aufnahmen auf einem Fernsehgerät anzeigen Sie können die Aufnahmen der Kamera auf einem Fernsehgerät wiedergeben. Schalten Sie Kamera und Fernseh- gerät aus. Verbinden Sie das mitgelieferte TV-Kabel mit dem USB-Anschluss der Kamera und dem Videoein- gang (gelb) und Audioeingang (weiß) des Fernsehgeräts.
Aufnahmen auf einem Fotodrucker ausdrucken Sie können Ihre Aufnahmen über PictBridge direkt auf einem PictBridge-kompatiblen Fotodrucker ausdrucken. Verbinden Sie Drucker und Kamera mit dem mitgelieferten USB- Kabel. Schalten Sie die Kamera und den Fotodrucker ein. Die Kamera erkennt dass ein USB Gerät angeschlossen wurde.
Daten auf einen Computer übertragen Sie können die Aufnahmen auf einen Computer überspielen. Unterstützte Betriebssysteme: Windows XP Windows Vista Windows 7 USB-Kabel einsetzen Schalten Sie die Kamera aus. Verbinden Sie das mitgelieferte USB-Kabel bei eingeschaltetem Computer mit dem USB-Anschluss der Kamera und einem USB- Anschluss am PC.
Unter anderen Windows-Versionen öffnen Sie den Windows Explorer oder doppelklicken Sie auf „Arbeitsplatz“ (unter Vista: „Computer“). Doppelklicken Sie auf das Mediensymbol für die Kamera. Navigieren Sie zum Ordner „DCIM“ und ggf. auf die darin enthal- tenen Ordner, um die Dateien anzuzeigen (*.jpg = Fotos; *.avi = Tonaufnahmen;...
Kartenlaufwerk Wenn Ihr PC über ein Kartenlaufwerk verfügt oder ein Kartenlesegerät angeschlossen ist und Sie die Aufnahmen auf der Speicherkarte ge- speichert haben, können Sie die Aufnahmen natürlich auch darüber auf den PC kopieren. Der Kartenleser wird ebenfalls als Wechseldatenträger im Windows-Arbeitsplatz (bzw.
Ordnerstruktur im Speicher Die Kamera speichert die aufgenommenen Bilder, Videos und Audio- dateien in drei verschiedenen Verzeichnissen auf dem internen Spei- cher oder der Speicherkarte. Folgende Verzeichnisse werden automa- tisch erstellt: DICAM .: Alle aufgenommenen Bilder, Videos und Audiodateien werden in diesem Ordner gespeichert.
Maximal können 999 Ordner angelegt werden. Wird eine weitere Aufnahme gemacht, erscheint eine Fehlermeldung („Verzeichnis kann nicht erstellt werden“). In diesem Fall gehen Sie folgendermaßen vor: Setzen Sie eine neue Speicherkarte ein. Setzen Sie die Dateinummern im Menü „Einstellungen“ , Ein- trag „Dateinr.“...
Speicherkapazität Größe der Speicherkarte 1 GB 2 GB 12 M 1250 1041 2083 1223 2466 4778 9557 Die Tabelle gibt die Anzahl der Bilder an, die Sie bei einer gewählten Auflösung (z. B. 5 M) auf einer Speicherkarte mit der angegeben Grö- ße (z.
Fehlersuche Wenn die Kamera nicht einwandfrei funktioniert, überprüfen Sie die folgenden Punkte. Wenn das Problem bestehen bleibt, wenden Sie sich bitte an den MEDION-Service. Die Kamera lässt sich nicht einschalten. Die Akkus sind falsch eingelegt. Die Akkus sind leer. Laden Sie ihn auf.
Seite 99
Das Bild ist unscharf. Die Kamera wurde während der Aufnahme bewegt. Das Motiv befand sich außerhalb des Einstellbereichs der Kamera. Verwenden Sie ggf. den Makromodus für Nahaufnahmen. Das Bild wird nicht auf dem Display angezeigt. Es wurde eine SD-Karte eingelegt, die auf einer anderen Kamera Bilder im Nicht-DCF-Modus aufgenommen hat.
Seite 100
Aufnahmen auf anderen Speicherkarten werden nicht angezeigt. Die Aufnahmen auf Speicherkarten anderer Kameras werden ange- zeigt, wenn die andere Kamera ebenfalls das DCF-Speichersystem verwendet. Die Aufnahmen können über das USB-Kabel nicht auf den PC über- tragen werden. Die Kamera ist nicht eingeschaltet. Beim erstmaligen Anschluss der Kamera an den PC wird keine neue Hardware gefunden Der USB-Anschluss des PCs ist im BIOS deaktiviert.
Wartung und Pflege Reinigen Sie das Gehäuse, die Linse und das Display folgendermaßen: Reinigen Sie das Kameragehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Verdünner oder Reinigungsmittel, die Öl enthal- ten. Dadurch kann die Kamera beschädigt werden. Um die Linse oder das Display zu reinigen, entfernen Sie den Staub zuerst mit einer Linsenbürste.
Entsorgung Verpackung Ihre Digitalkamera befindet sich zum Schutz vor Trans- portschäden in einer Verpackung, Verpackungen sind Roh- materialien und können wiederverwertet werden oder dem Recycling-Kreislauf zugeführt werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Entsorgen Sie es umweltgerecht über eine örtliche Sammelstelle für Altgeräte.
Technische Daten Kamera: Pixel: 12 Mega Pixel CCD Blende: F = 2,8 ~ 6,3 Verschlussgeschwindigkeit: 1/2000 ~ 15 s Brennweite: f = 5,05 mm ~ 20,2 mm Optischer Zoom: 4 –fach Digitaler Zoom: 5 –fach LCD Monitor: 2.7 " LC - Display Dateiformat: JPEG (EXIF 2.2), DPOF, AVI, WAV Max.
Seite 104
Ladegerät: Modellnummer: BC024-EU Hersteller: ShunShing Ltd. Eingangsspannung: 230 V ~ 50 Hz 50mA Ausgangsspannung: 1,4 V 140 mA x2 AAA: 1,4 V 80 mA x2 Technische und optische Änderungen sowie Druckfehler vorbehalten!
Seite 105
MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Servicebereich der Homepage: www.medion.de/service www.medion.de...
