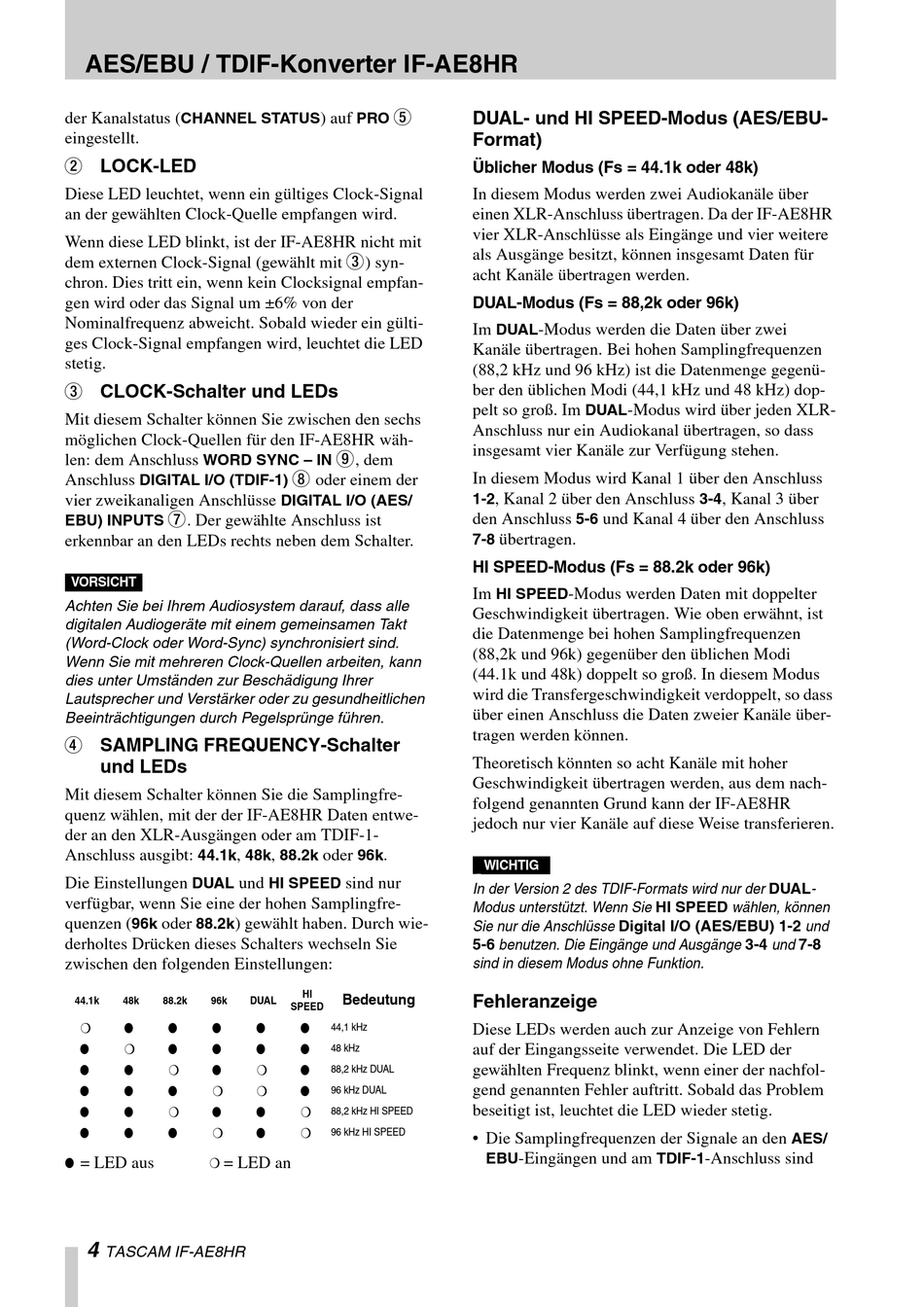

AES/EBU / TDIF-Konverter IF-AE8HR
der Kanalstatus (
CHANNEL STATUS
eingestellt.
2 LOCK-LED
Diese LED leuchtet, wenn ein gültiges Clock-Signal
an der gewählten Clock-Quelle empfangen wird.
Wenn diese LED blinkt, ist der IF-AE8HR nicht mit
dem externen Clock-Signal (gewählt mit
chron. Dies tritt ein, wenn kein Clocksignal empfan-
gen wird oder das Signal um ±6% von der
Nominalfrequenz abweicht. Sobald wieder ein gülti-
ges Clock-Signal empfangen wird, leuchtet die LED
stetig.
3 CLOCK-Schalter und LEDs
Mit diesem Schalter können Sie zwischen den sechs
möglichen Clock-Quellen für den IF-AE8HR wäh-
len: dem Anschluss
WORD SYNC – IN
Anschluss
DIGITAL I/O (TDIF-1)
vier zweikanaligen Anschlüsse
7
EBU) INPUTS
. Der gewählte Anschluss ist
erkennbar an den LEDs rechts neben dem Schalter.
VORSICHT
Achten Sie bei Ihrem Audiosystem darauf, dass alle
digitalen Audiogeräte mit einem gemeinsamen Takt
(Word-Clock oder Word-Sync) synchronisiert sind.
Wenn Sie mit mehreren Clock-Quellen arbeiten, kann
dies unter Umständen zur Beschädigung Ihrer
Lautsprecher und Verstärker oder zu gesundheitlichen
Beeinträchtigungen durch Pegelsprünge führen.
4 SAMPLING FREQUENCY-Schalter
und LEDs
Mit diesem Schalter können Sie die Samplingfre-
quenz wählen, mit der der IF-AE8HR Daten entwe-
der an den XLR-Ausgängen oder am TDIF-1-
Anschluss ausgibt:
44.1k
,
Die Einstellungen
und
DUAL
verfügbar, wenn Sie eine der hohen Samplingfre-
quenzen (
oder
) gewählt haben. Durch wie-
96k
88.2k
derholtes Drücken dieses Schalters wechseln Sie
zwischen den folgenden Einstellungen:
44.1k
48k
88.2k
96k
= LED aus
= LED an
4
TASCAM IF-AE8HR
5
) auf
PRO
3
) syn-
9
, dem
8
oder einem der
DIGITAL I/O (AES/
48k
,
88.2k
oder
96k
.
sind nur
HI SPEED
HI
Bedeutung
DUAL
SPEED
44,1 kHz
48 kHz
88,2 kHz DUAL
96 kHz DUAL
88,2 kHz HI SPEED
96 kHz HI SPEED
DUAL- und HI SPEED-Modus (AES/EBU-
Format)
Üblicher Modus (Fs = 44.1k oder 48k)
In diesem Modus werden zwei Audiokanäle über
einen XLR-Anschluss übertragen. Da der IF-AE8HR
vier XLR-Anschlüsse als Eingänge und vier weitere
als Ausgänge besitzt, können insgesamt Daten für
acht Kanäle übertragen werden.
DUAL-Modus (Fs = 88,2k oder 96k)
Im
-Modus werden die Daten über zwei
DUAL
Kanäle übertragen. Bei hohen Samplingfrequenzen
(88,2 kHz und 96 kHz) ist die Datenmenge gegenü-
ber den üblichen Modi (44,1 kHz und 48 kHz) dop-
pelt so groß. Im
-Modus wird über jeden XLR-
DUAL
Anschluss nur ein Audiokanal übertragen, so dass
insgesamt vier Kanäle zur Verfügung stehen.
In diesem Modus wird Kanal 1 über den Anschluss
, Kanal 2 über den Anschluss
1-2
den Anschluss
und Kanal 4 über den Anschluss
5-6
übertragen.
7-8
HI SPEED-Modus (Fs = 88.2k oder 96k)
Im
HI SPEED
-Modus werden Daten mit doppelter
Geschwindigkeit übertragen. Wie oben erwähnt, ist
die Datenmenge bei hohen Samplingfrequenzen
(88,2k und 96k) gegenüber den üblichen Modi
(44.1k und 48k) doppelt so groß. In diesem Modus
wird die Transfergeschwindigkeit verdoppelt, so dass
über einen Anschluss die Daten zweier Kanäle über-
tragen werden können.
Theoretisch könnten so acht Kanäle mit hoher
Geschwindigkeit übertragen werden, aus dem nach-
folgend genannten Grund kann der IF-AE8HR
jedoch nur vier Kanäle auf diese Weise transferieren.
WICHTIG
NOTE
In der Version 2 des TDIF-Formats wird nur der DUAL-
Modus unterstützt. Wenn Sie HI SPEED wählen, können
Sie nur die Anschlüsse Digital I/O (AES/EBU) 1-2 und
5-6 benutzen. Die Eingänge und Ausgänge 3-4 und 7-8
sind in diesem Modus ohne Funktion.
Fehleranzeige
Diese LEDs werden auch zur Anzeige von Fehlern
auf der Eingangsseite verwendet. Die LED der
gewählten Frequenz blinkt, wenn einer der nachfol-
gend genannten Fehler auftritt. Sobald das Problem
beseitigt ist, leuchtet die LED wieder stetig.
• Die Samplingfrequenzen der Signale an den
-Eingängen und am
EBU
, Kanal 3 über
3-4
AES/
-Anschluss sind
TDIF-1
