Inhaltszusammenfassung für Skytec 172.721
- Seite 1 STM-3008 DJ MIXER USB 172.721 USER MANUAL GEBRAUCHSANWEISUNG HANDLEIDING...
- Seite 2 Congratulations to the purchase of our mixer . Please read the manual thoroughly prior to using the unit. WARNINGS: Read the manual prior to using the unit. • Keep the manual so that any other user can read it first. •...

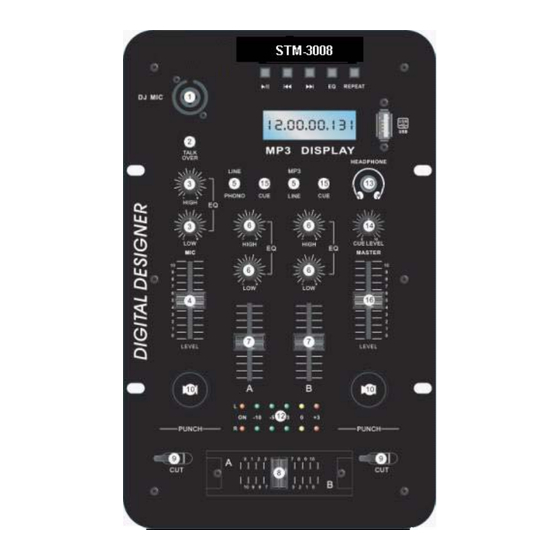

- Seite 3 FEATURES ·2 Stereo Channels ·State of the Art Cue Section ·1 Phono/Line Convertible, 1 Line, mp3 and Mic input with Talkover ·Each channel with High and Low controls ·Assignable Crossfader ·Master and Record outputs ·Master output LED meter ·Load and play MP3’s into the USB stick A-DJ WAY: 1-DJ/MIC INPUT: The microphone can be plugged into these XLR 3 Pin connectors.The DJ/MIC is useful for the DJ.The XLR input is...
- Seite 4 C-ADJUSTMENTS: 12-POWER SWITCH: Press this switch to turn the power ON, press again to turn the power OFF. When operating this switch, be sure that all controls are set at minimum position. 13-VU METERS The VU meters indicate the left and the right levels of the Master output. 14- HEADPHONE INPUT JACK: Stereo input jack for headphone (f 6,35mm).
-
Seite 5: Specifications
SPECIFICATIONS : Inputs: MICRO(DJ) ............................1mV/1KΩ PHONO(Ch1 & Ch2).......................3mV /50KΩ(RIAA) CD/LINE(Ch 1 & Ch2)........................150mV/100KΩ Outputs: MASTER ..........................Nominal:1.5V/600Ω Max: ..............................10V/600Ω RECORD ........................... Nominal:0.775/600Ω Max: ............................... 9V/600Ω Harmonic distortion: ..................... 0.02%( nom. outputlevel) Frequency response ..................20Hz ~20KHz±0,5dB(RIAA±2dB) S/N Ratio: MICRO ................................. 70dB PHONO ................................ - Seite 6 DJ MISCHPULT - USB Herzlichen Glückwunsch zum Kauf dieses SkyTec Mischpults. Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Sicherheitsvorschriften: Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen. Für spätere Bezugnahme aufbewahren. Originalverpackung für späteren Transport aufbewahren. Nur für Innengebrauch. Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
- Seite 7 Eigenschaften ·2 Stereokanäle ·Cue Teil auf dem neuesten Stand der Technik ·1 umschaltbarer Phono/Line, 1 Line, 1 MP3 und 1 Mikrofon Eingang mit Übersprechdämpfung ·Höhen- und Tiefenregler für jeden Kanal + Zuweisbarer Crossfader ·Master und Record Ausgang ·LED Vumeter auf dem Master Ausgang ·Laden und spielen Sie MP3 Dateien vom MP3 Stick A- DJ KANAL: 1- DJ/MIKROFON-EINGANG:...
- Seite 8 9-INSERT SCHALTER (INS) Sie wählen den Effekt, den Sie jedem Insert Schalter zuweisen möchten. 10-INSERT KNÖPFE: Zum schnellen Mischen zwischen den beiden Hauptkanälen. Die schwarzen Knöpfe haben mehrere Funktionen: Sie haben die Wahl zwischen INS (Einblenden) und CUT (ähnlicher Effekt wie Scratchen). Wenn der Crossfader z.B.
-
Seite 9: Technische Daten
20- MP3 TEIL： a) USB (20) Anschluss des USB Sticks b) Display (21): Zeigt die MP3 Informationen an. c) （22） ：Mit dieser Taste wird der laufende Titel erneut gestartet oder der vorangegangene Titel gewählt （23） ：Wählen Sie mit dieser Taste den nächsten Titel e) REPEAT (24): Wiederholung von einem oder allen Titeln. - Seite 10 DJ MENGPANEEL - USB Hartelijk dank voor de aanschaf van deze Skytec Mixer. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. WAARSCHUWING : Lees deze handleiding eerst door alvorens het product te gebruiken.
- Seite 11 Kenmerken ·2 Stereo kanalen ·Cue Teil auf dem neuesten Stand der Technik ·1 Omschakelbare Phono/Line, 1 Line, 1 MP3 en 1 Microfoon ingang met overspraakdemping ·Hi / Bass regelaar op ieder kanaal ·Crossfader toewijzing ·Master en Record uitgang ·LED Vu-meter Master uitgang ·Afspelen MP3 files van USB Stick A- DJ KANAAL: 1- DJ/MICROFOON-INGANG:...
- Seite 12 9-INSERT SCHAKELAAR (INS) Selecteer het effect dat u wilt toewijzen aan elke insert schakelaar. 10-INSERT TOETSEN: Voor het snelle mixen tussen de twee belangrijkste kanalen. De zwarte toetsen hebben meerdere functies; u heeft de keuze tussen INS (Mute) en CUT (vergelijkbaar effect als scratchen). Als de crossfader bijvoorbeeld links staat is kanaal 1 geselecteerd en u kunt het gemengde signaal van beide kanalen bewerken.
- Seite 13 20- MP3： a) USB (20): Voor het aansluiten van een USB Stick. b) Display (21): Geeft de MP3 informatie weer. c) （22） ：Met deze toets wordt de actuele track opnieuw gestart of de voorgaande track gekozen. （23） ：Druk deze toets om naar de volgende track te gaan. e) REPEAT (24): Voor het herhalen van één of alle tracks.
-
Seite 14: Ce Declaration Of Conformity
Tel : 0031546589299 Fax : 0031546589298 The Netherlands Product number: 172.721 Product Description: Skytec, STM-3008 Mixer 2 ch USB Regulatory Requirement: EN 61558 EN 55013 EN 55020 The product meets the requirements stated in the above mentioned Standards. 17-02-2011 Signature :...
