Geräteschnittstellen
4-16
4.6.2
Kabel
ACHTUNG
Grundsätzlich können Sie PROFIBUS-DP zugelassene Kabel einsetzen, die in der
EN 50170 als Leitungstyp A spezifiziert sind.
Tabelle 4-13 Eigenschaften Kabel PROFIBUS
Parameter
Wellenwiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderndurchmesser
Die maximale Leitungslänge ist von der verwendeten Baudrate abhängig (DIN EN
19245 Teil 3).
Tabelle 4-14 Baudrate PROFIBUS
Baudrate
187,5 kBit/s
500 kBit/s
1500 kBit/s
3000 bis 12000 kBit/s
4.6.3
Termination
Das Bediengerät ist als Endgerät konfiguriert. Die Termination befindet sich im Gerät
und kann nicht abgeschaltet werden. Beim Betrieb als Zwischengerät müssen Sie
Repeater verwenden.

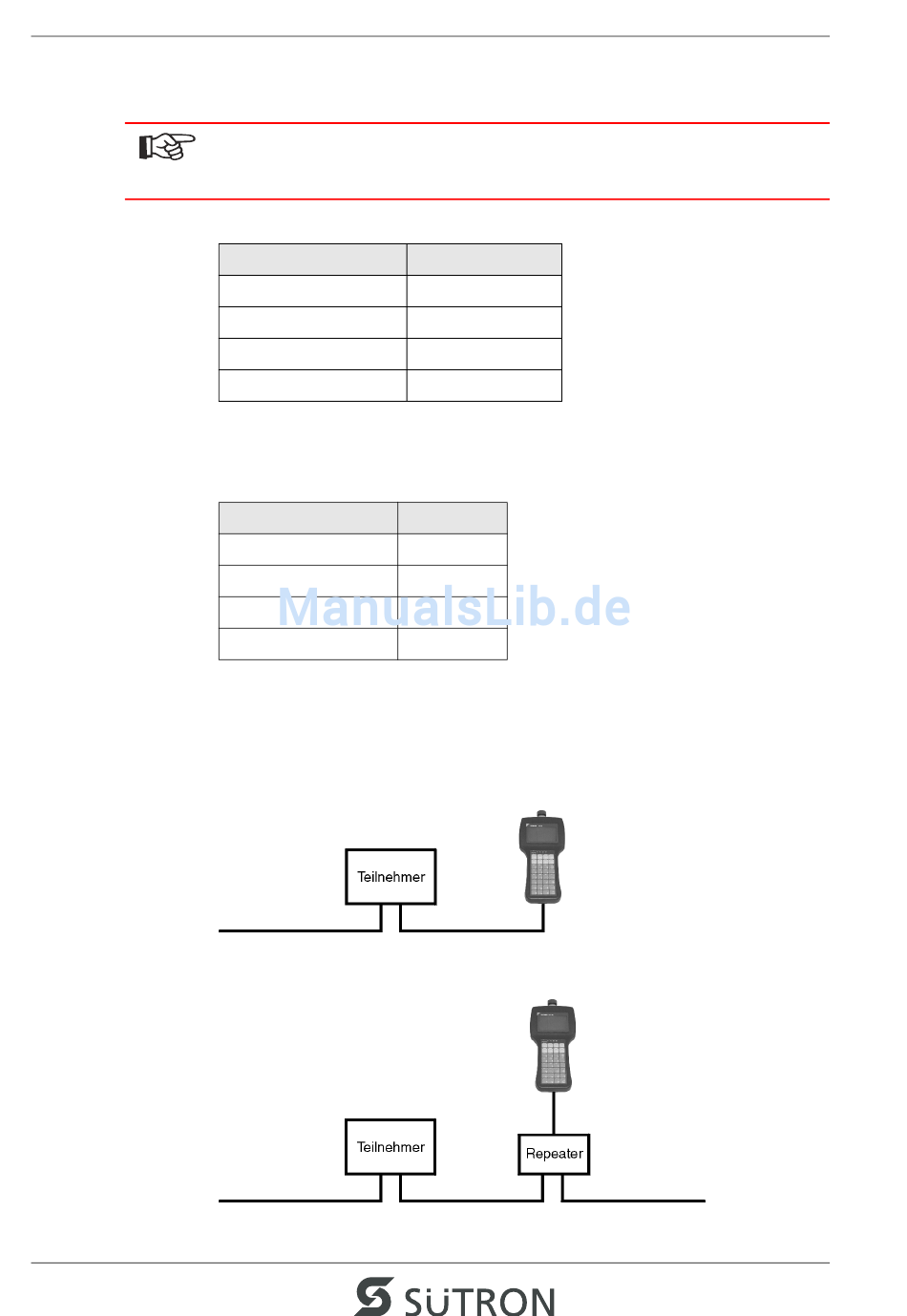

Bild 4-8 Bediengerät als Endgerät
Bild 4-9 Bediengerät als Zwischengerät mit Repeater
Mobile Line Handterminal HT06AT
Wert
136 bis 165 Ohm
< 30 pf/m
110 Ohm/km
0,64 mm
Kabellänge
1000 m
400 m
200 m
100 m
