Verbindung einer Videobrille

Wenn Sie eine Videobrille nutzen möchten, kann diese direkt per CAT5 Kabel (im Lieferumfang
enthalten) mit der TBS Tango verbunden werden.
Die Tango versorgt die Brille dann mit dem Videosignal des internen Empfängers und mit
Spannung.
Der integrierte LCD Bildschirm kann währenddessen über das Menü abgeschaltet werden.
Über einen langen Druck auf den Kanal UP-Knopf (VRX Steuerung) kann der Bildschirm für
Zuschauer wieder aktiviert werden.

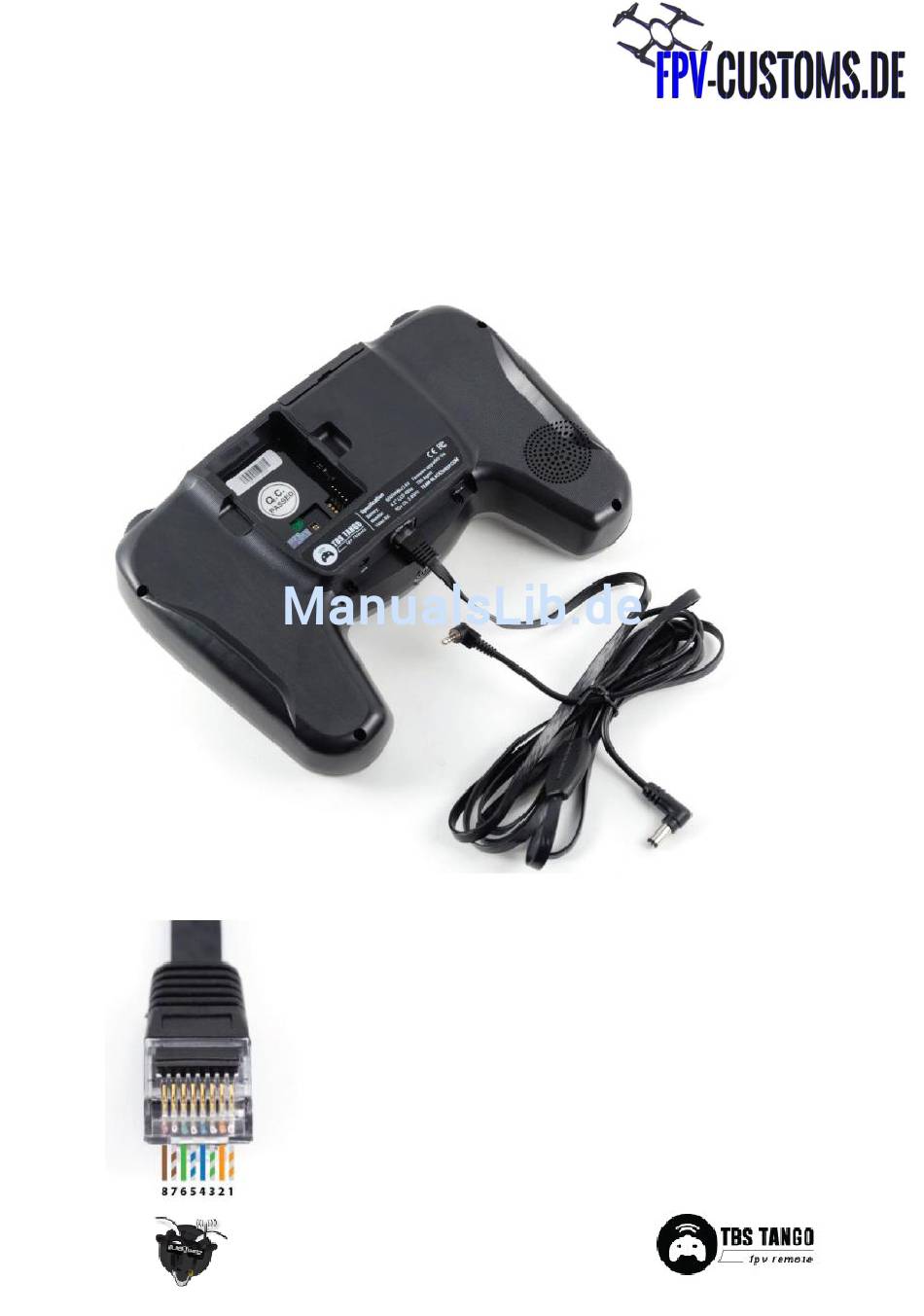

Pin Belegung des Kabels für Reparaturen oder Anpassungen:
V1.0
TBS Groundstation RJ45 Pin-out
1. +5V gefiltert
2. Masse für 5V
3. Video Signal
4. Masse für Video
5. Audio Signal
6. Nicht belegt
7. „Kabel OK" Rückleitung (gelbe LED)
8. +12V (Lipo) nach Dioden-abfall
9
