Inhaltszusammenfassung für Warwick PROFET 3.3
- Seite 1 OFFICIAL WARWICK AMP OWNER MANUAL...
- Seite 2 OFFICIAL WARWICK AMP OWNER MANUAL FOR PROFET 3.3 AND PROFET 5.2 I I N N D D E E X X Languages German Suffix Technical Data and Schematic Diagram...
- Seite 3 GERMAN...
-
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE - Lesen Sie die Anweisungen - Heben Sie die Anweisungen auf - Beachten Sie alle Warnungen Warnung: Um das Risiko eines Stromschlags zu - Befolgen Sie die Anweisungen vermeiden, öffnen Sie nicht das Gehäuse. Setzen Sie das Gerät keinem Regen oder übermäßiger Feuchtigkeit aus. - Seite 5 Anleitung vor dem Anschließen und der Inbetriebnahme durch. Wenn Sie sich an die in dieser Anleitung beschriebenen Tips halten, werden Sie schnell in der Lage sein, die Qualität Ihres neuen Warwick Verstärkers auszunutzen. Bitte bewahren Sie diese Anleitung auf, da Sie sie eventuell noch einmal brauchen.
- Seite 6 SCHUTZSCHALTUNGEN Ihr neuer Warwick Verstärker ist mit einer Reihe von Schaltungen ausgestattet, die ihn im Falle ungünstiger Bedingungen vor Zerstörung schützen: Einschaltverzögerung: Zum Schutz der Lautsprecher werden die SPEAKER OUT Buchsen beim Einschalten verzögert hinzugeschaltet. Kurzschluss: Im Falle eines Kurzschlusses an den Endstufenausgängen verhindert diese Schaltung durch schnelle Strombegrenzung die Zerstörung der Endtransistoren.

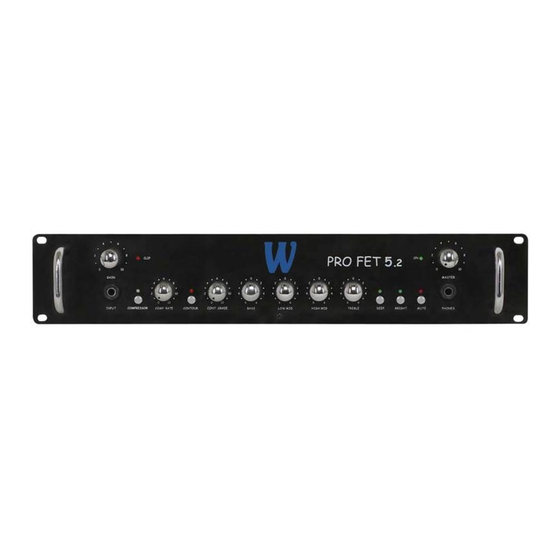

- Seite 7 BEDIENELEMENTE FRONT INPUT Buchse zum Anschluss eines Basses. GAIN Regler + LED zum Einstellen des Pegels. COMPRESSOR Schalter zum Aktivieren des Compressors und Regler zum Einstellen der Intensität. CONTOUR Schalter zum Einschalten der Kontour und Regler zum Einstellen der Intensität. (Bass- und Höhenanhebung sowie Mittenabsenkung) BASS Regler zum Anheben/Absenken der Bässe.
- Seite 8 BEDIENELEMENTE FRONT INPUT Buchse zum Anschluss eines Basses. GAIN Regler + LED zum Einstellen des Pegels. COMPRESSOR Schalter zum Aktivieren des Compressors und Regler zum Einstellen der Intensität. CONTOUR Schalter zum Einschalten der Kontour und Regler zum Einstellen der Intensität. (Bass- und Höhenanhebung sowie Mittenabsenkung) BASS Regler zum Anheben/Absenken der Bässe.
- Seite 9 TECHNICAL DATA - PROFET 3.3 / 5.2 Input 25 mV Preamp transistor, active controlled Poweramp fan cooled (non permanent) Bass ±12dB @ 80Hz Low Mid ±12dB @ 200Hz Hi Mid ±12dB @ 600Hz Treble ±14dB @ 5kHz Deep +12dB @ 30Hz...
- Seite 10 DIAGRAM - PROFET 3.3 / 5.2 CONNECT SPEAKERS - PROFET 3.3 / 5.2 ProFet Note: The minimum load of the power amplifier is 4 ohms. Speaker Set-up Quantity Cabinet WCA 211 Pro (8 ohms) 16 ohms Cabinets 8 ohms Cabinets...
- Seite 12 Warwick Music Equipment (Shanghai) Ltd., Co.• Shanghai Waigaoqiao Free Trade Zone • Shanghai 200131/P.R.China • E-Mail: info@warwick.cn Branch UK: Warwick Music Equipment Trading (Manchester UK) Ltd. • 75 Bridge Street • Manchester M3 2RH / Great Britain • E-Mail: info@warwickbass.co.uk Branch Switzerland: Warwick Music Equipment Trading (Zurich) GmbH •...
