D
6
DNA |
Bedienungsanleitung |

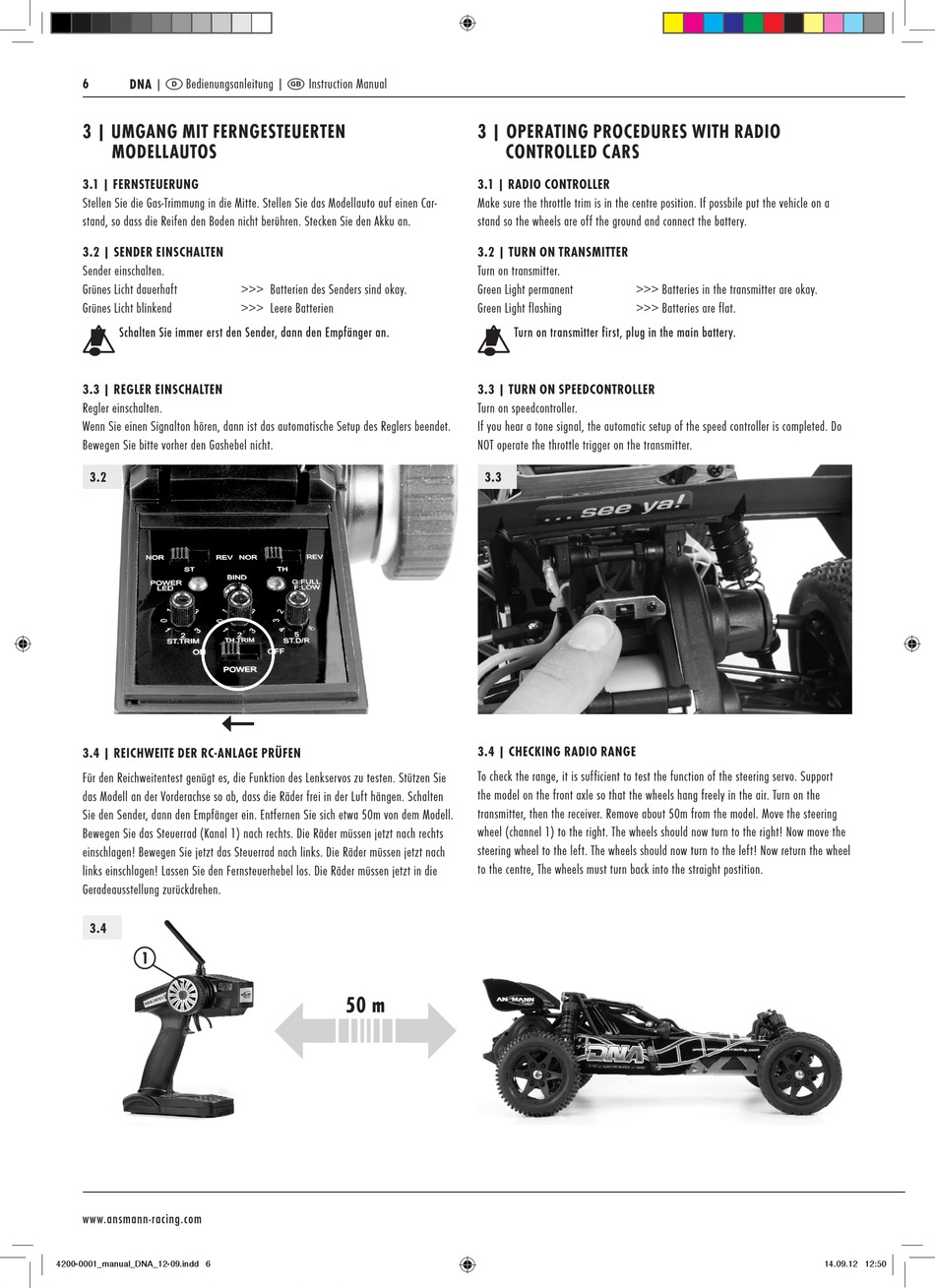

3 | UMGANG MIT fERNGESTEUERTEN
MODELLAUTOS
3.1 | fERNSTEUERUNG
Stellen Sie die Gas-trimmung in die Mitte. Stellen Sie das Modellauto auf einen car-
stand, so dass die reifen den Boden nicht berühren. Stecken Sie den Akku an.
3.2 | SENDER EINSChALTEN
Sender einschalten.
Grünes licht dauerhaft
Grünes licht blinkend
Schalten Sie immer erst den Sender, dann den Empfänger an.
3.3 | REGLER EINSChALTEN
regler einschalten.
Wenn Sie einen Signalton hören, dann ist das automatische Setup des reglers beendet.
Bewegen Sie bitte vorher den Gashebel nicht.
3.2
3.4 | REIChWEITE DER RC-ANLAGE pRüfEN
Für den reichweitentest genügt es, die Funktion des lenkservos zu testen. Stützen Sie
das Modell an der Vorderachse so ab, dass die räder frei in der luft hängen. Schalten
Sie den Sender, dann den Empfänger ein. Entfernen Sie sich etwa 50m von dem Modell.
Bewegen Sie das Steuerrad (Kanal 1) nach rechts. Die räder müssen jetzt nach rechts
einschlagen! Bewegen Sie jetzt das Steuerrad nach links. Die räder müssen jetzt nach
links einschlagen! lassen Sie den Fernsteuerhebel los. Die räder müssen jetzt in die
Geradeausstellung zurückdrehen.
3.4
1
www.ansmann-racing.com
4200-0001_manual_DNA_12-09.indd 6
GB
Instruction Manual
>>> Batterien des Senders sind okay.
>>> leere Batterien
50 m
3 | OpERATING pROCEDURES WITh RADIO
CONTROLLED CARS
3.1 | RADIO CONTROLLER
Make sure the throttle trim is in the centre position. if possbile put the vehicle on a
stand so the wheels are off the ground and connect the battery.
3.2 | TURN ON TRANSMITTER
turn on transmitter.
Green light permanent
>>> Batteries in the transmitter are okay.
Green light flashing
>>> Batteries are flat.
Turn on transmitter first, plug in the main battery.
3.3 | TURN ON SpEEDCONTROLLER
turn on speedcontroller.
if you hear a tone signal, the automatic setup of the speed controller is completed. Do
Not operate the throttle trigger on the transmitter.
3.3
3.4 | ChECkING RADIO RANGE
to check the range, it is sufficient to test the function of the steering servo. Support
the model on the front axle so that the wheels hang freely in the air. turn on the
transmitter, then the receiver. remove about 50m from the model. Move the steering
wheel (channel 1) to the right. the wheels should now turn to the right! Now move the
steering wheel to the left. the wheels should now turn to the left! Now return the wheel
to the centre, the wheels must turn back into the straight postition.
14.09.12 12:50
