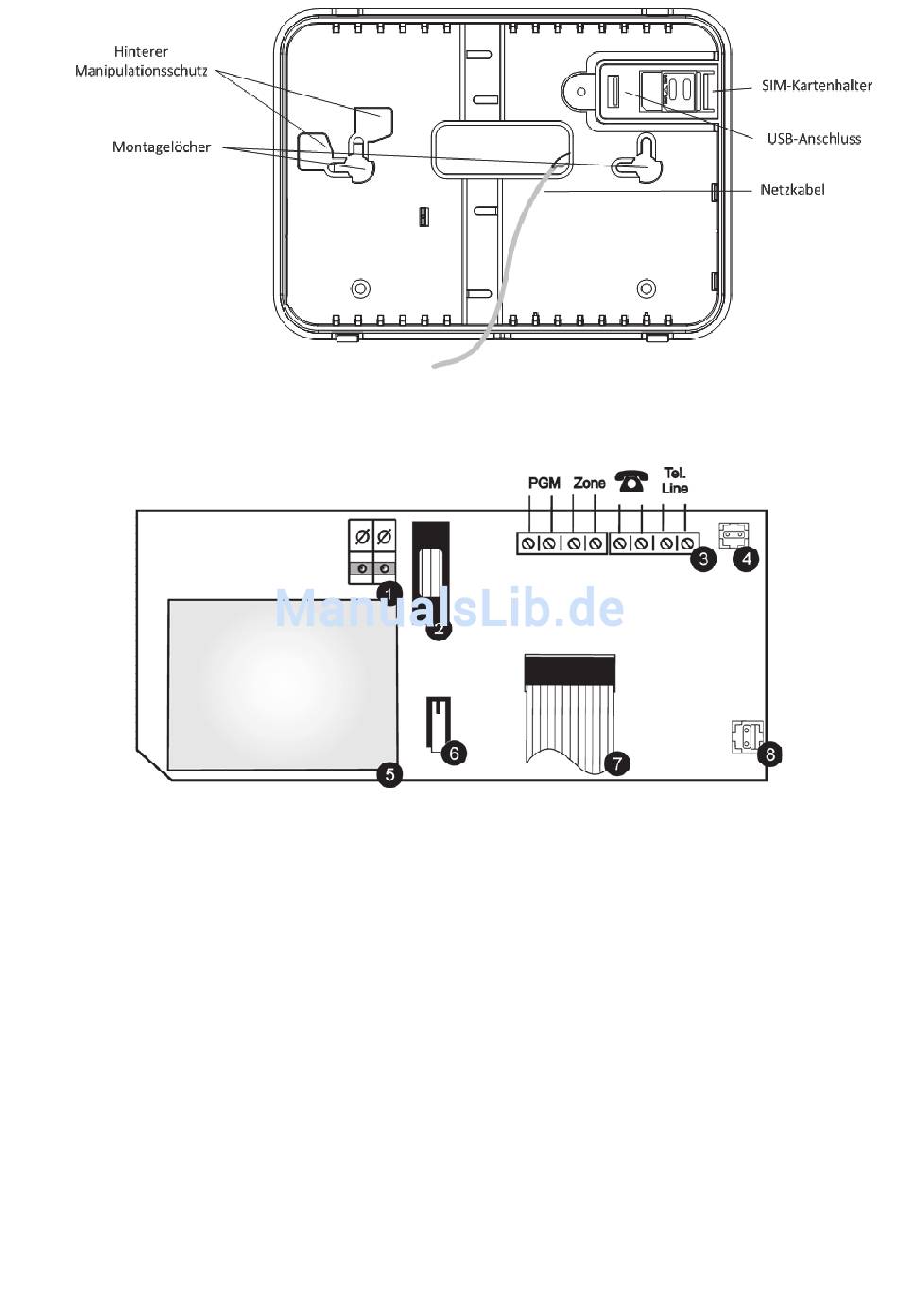

Abbildung 2: Spannungsversorgung und Steuerplatine
1.
Anschlussklemmen für die
Spannungsversorgung
2.
AC Sicherung
3.
Anschlussklemmen
4.
Hinterer Sabotageschalter
(Abrisskontakt)
Abbildung 1: Gehäuserückseite
4
5.
Transformator
6.
Vorderer Sabotage-
schalter
7.
Flachkabelanschluß zur
Hauptplatine
8.
Batterie Anschluss
