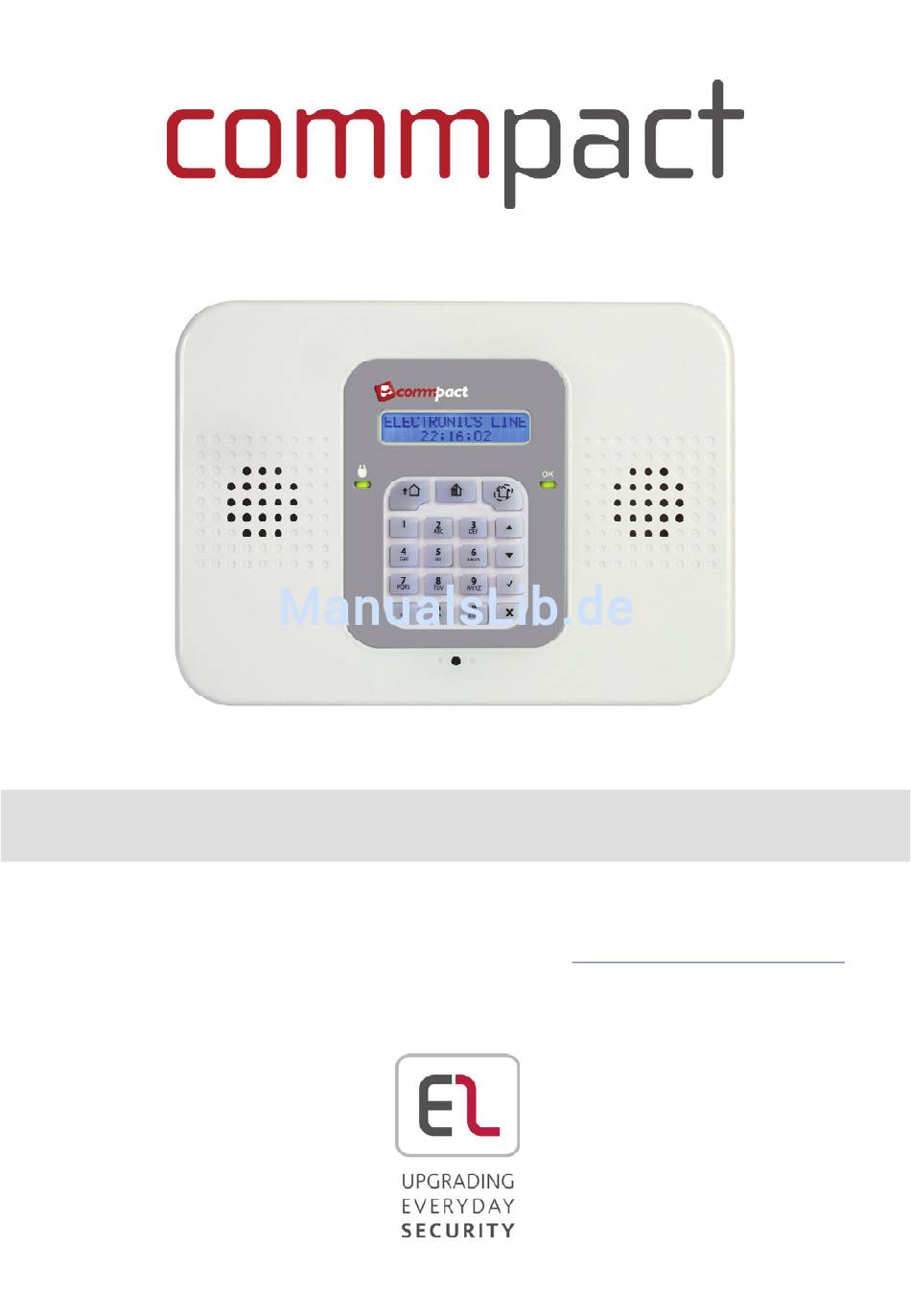

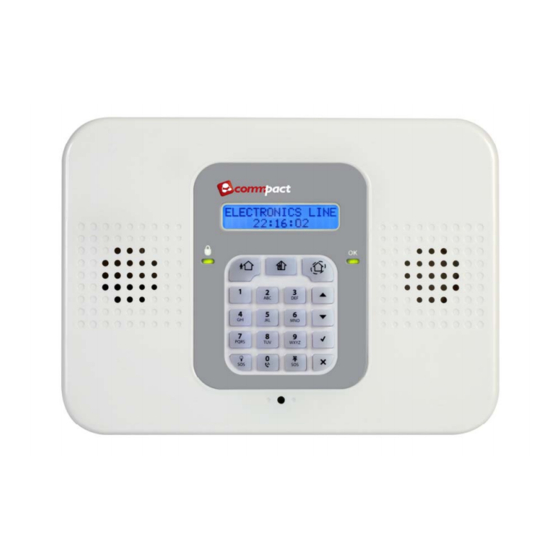

- Seite 1 Schnell-Installationshandbuch Für weitere Informationen lesen Sie bitte das vollständige CommPact Installationshandbuch auf unserer Website: www.electronics-line.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................3 Installationsverfahren ................3 Programmierung des Systems ..............6 Tastenbelegung bei Menü-Navigation ........6 3.1. Errichter-Programmiermodus aktivieren ......6 3.2. Auswahl der Sprache ..............6 3.3. Drahtlose Sensoren registrieren ..........6 3.4. 3.4.1. Detektoren ....................7 3.4.2. Fernbedienungen .................. -
Seite 3: Einführung
1. Einführung Danke, dass Sie sich für den Kauf des Alarmanlage CommPact entschieden haben. Dieses Handbuch dient der Installation der Alarmzentrale und deren Komponenten. 2. Installationsverfahren Die Zentrale gegen die Wand halten und die oberen und unteren Montagelöcher mit einem Filz- oder Bleistift markieren. - Seite 4 Abbildung 1: Gehäuserückseite Abbildung 2: Spannungsversorgung und Steuerplatine Anschlussklemmen für die Transformator Spannungsversorgung Vorderer Sabotage- AC Sicherung schalter Anschlussklemmen Flachkabelanschluß zur Hauptplatine Hinterer Sabotageschalter (Abrisskontakt) Batterie Anschluss...
- Seite 5 Abbildung 3: Hauptplatine Eingebauten Anschluss für den Sirene Summer LCD Kontrast Potentiometer USB- Port für die Verbindung SIM-Karteneinschub Lautsprecheranschluss Flachkabelanschluß zur Hauptplatine und Spannungsversorgung...
-
Seite 6: Programmierung Des Systems
Installateurcode wählen (Werksseitiger Installateurcode ist 1111). Aus dem Programmiermenü Module [91] wählen. 3.3. Auswahl der Sprache Der CommPact unterstützt verschiedene Sprachen. Für eine einfache Bedienung ändern Sie die Systemsprache wie folgt: Aus dem Hauptmenü, wählen Sie [9]>[7]>[1] (Programmierung > Initialisierung > Init All) Standard (Default) wählen und '√ʹ... -
Seite 7: Detektoren
Für die Registrierung der drahtlosen Sirene siehe das vollständige Installationshandbuch. 3.4.1. Detektoren Das CommPact System hat 33 Sicherheitszonen. Für jede Zone kann nur ein Detektor registriert werden. Zonen 1-32 sind für drahtlose Sensoren bestimmt. Zone 33 ist eine on-board Hardwirezone. - Seite 8 Nachdem der Detektor erfolgreich registriert wurde, zeigt das Display „Speichern?“Bestätigen Sie die Registrierung durch Drücken der Taste '√ʹ und nehmen Sie gegebenenfalls noch weitere Einstellungen bei dem ausgewählten Gerät vor (siehe Abschnitt unten) oder drücken Sie ‚X’, um das Menü zu verlassen und zusätzliche Melder zu registrieren.
-
Seite 9: Fernbedienungen
Kommunikationstest zu starten. Mit diesem Test können die Funksender identifiziert und deren Signalstärke geprüft werden. Aktivieren Sie den zu prüfenden Fundsender. Die Details des Senders werden auf der LCD-Anzeige des CommPact angezeigt und eine Reihe von Tönen geben die Signalstärke des Fundsenders an. Signalstärke Töne... - Seite 10 Schritt 2: Einstellung der Fernbedienung Vom Hauptmenü ausgehend wählen Sie [9]>[1]>[2] (Programmierung > Geräte > Fernsteuerungen). Wählen Sie über die Pfeiltasten eine bestimmte Fernbedienung aus und drücken Sie '√ʹ. Nehmen Sie die Einstellungen für jede Fernbedienung vor. Siehe hierzu Tabelle 6. Kurztaste Optionsname Beschreibung und Hinweise...
-
Seite 11: Drahtlose Tastaturen
Detektoren. 3.5. Leitstellen-Aufschaltung programmieren Dieser Abschnitt enthält die wichtigsten Einstellungen zum Herstellen der Kommunikation zwischen CommPact und der und der Notruf- und Serviceleitstelle (zentrale Überwachungsstation). Navigieren Sie in das Programmiermenü. Wählen Sie [5]>[1] (Kommunikation > Konten). 3. Wählen Sie das für die Leitstellen-Aufschaltung vorgesehene Konto und drücken Sie '√'. - Seite 12 Kurztaste Optionsname Beschreibung und Hinweise 9>5>1>1 Telefonnummer Telefonnummer eingeben. Taste benutzen, um "T",",","P","+","*","#" einzugeben. 9>5>1>2 Protokoll Zum Festlegen des Kommunikationsprotokolls des Kontos. Für Leitstellen-Konten eine der folgenden Optionen wählen: IP Protokoll, SMS Kontakt-ID, SMS SIA, SIA, Kontakt-ID. Hinweis: Konto 1 auf IP-Protokoll einstellen, wenn eine GPRS-Kommunikation verwendet wird.
-
Seite 13: Follow Me Einstellen
3.6. Follow Me einstellen Die Funktion Follow Me unterrichtet den Benutzer, daß bestimmte Ereignisse aufgetreten sind. Definieren Sie zum Einrichten der Follow Me Funktion die Konten wie folgt: Öffnen Sie das Programmiermenü. Wählen Sie [5]>[1] (Kommunikation > Konten). Wählen Sie das für das Follow Me zu verwendende Konto und drücken Sie '√ʹ. Hinweis: Konto 3 ist für die Verwendung mit der Follow Me Funktion eingerichtet. -
Seite 14: Benutzercode Einrichten/Bearbeiten
3.8. Benutzercode einrichten/bearbeiten Die Zentrale unterstützt bis zu 32 individuelle Benutzercode. Jeder dieser Codes besteht aus vier Zeichen. Die Benutzermöglichkeiten werden durch die Autorisierungsebene Ihres Benutzercodes definiert. Diese Autorisierungsebenen sind für jeden Code nach untenstehender Beschreibung vordefiniert. Siehe für die den jeweiligen Codes Tabelle 8 zugewiesenen Autorisierungsebenen. - Seite 15 Code- Autorisierungs- Beschreibung Nummer ebene Installateurcode Der Installateurcode gewährt Zugriff auf das Programmiermenü und das Servicemenü. Vorsicht: Der Standard- Installateurcode ist 1111. Diesen Code sofort nach Systeminstallation ändern! Tabelle 8: Autorisierungsebene Benutzercode erstellen/bearbeiten Vom Hauptmenü aus drücken Sie die Taste '√'. Mastercode wählen (Der Standard- Mastercode ist 1234) Aus dem Hauptmenü...
-
Seite 16: Gprs-Kommunikation Einrichten
Drücken Sie nach Abschluss der Bearbeitung auf '√'. 3.10. Mit ELAS verbinden Der Electronics Line Application Server (ELAS) verarbeitet sämtliche Kommunikationen zwischen dem System, dem Dienstanbieter und den Web-Benutzern und erlaubt die Überwachung und Steuerung über das Web. Die Interneteinstellungen sind größtenteils in den werkseitigen Systemeinstellungen vorprogrammiert. - Seite 17 Programmieren des Zentralen-Passworts: Aus dem Hauptmenü, wählen Sie '√'. Installateurcode eingeben. Wählen Sie [9] > [5] > [7] > [4] >(Programmierung > Kommunikationen > Internet > CP-Passwort). Geben Sie über die alphanumerische Tastatur ein Passwort ein. Das Passwort kann bis zu 16 Zeichen lang sein. Das Passwort muss mit einem Buchstaben beginnen.
-
Seite 18: System Testen
4. System testen Es ist wichtig, nach der Installation das System zu prüfen. CommPact verfügt über verschiedene Testwerkzeuge, um das System auf einen optimalen Betrieb zu prüfen, einschließlich der drahtlosen Kommunikation. Aus dem Hauptmenü drücken Sie '√ʹ. Installateurcode eingeben. Wählen Sie die Kurztaste, wie in beschrieben. - Seite 19 Kurztaste Option Beschreibung und Hinweise Follow Me Geben Sie die Telefonnummer ein und vergewissern Sie sich mit einen Test, dass die Follow Me Funktion funktioniert. 6>1 Ereignisprotokoll Anzeigen der letzten 1022 Ereignisse des anzeigen Systems. Es werden der Ereignistyp, der Zeitpunkt und die Zone angezeigt.
- Seite 20 Electronics Line 3000 Ltd. Beschränkte Garantie EL uns seine Tochterunternehmen und Partner („Verkäufer“) garantieren, dass an den Produkten für 24 Monate ab Produktionsdatum keinerlei Mängel an Materialen und Verarbeitung auftreten werden, wenn diese unter normalen Betriebsbedingungen verwendet werden. Da der Verkäufer das Produkt nicht selbst installiert oder anschließt, und da das Produkt zusammen mit anderen nicht vom Verkäufer hergestellten Produkten verwendet...
