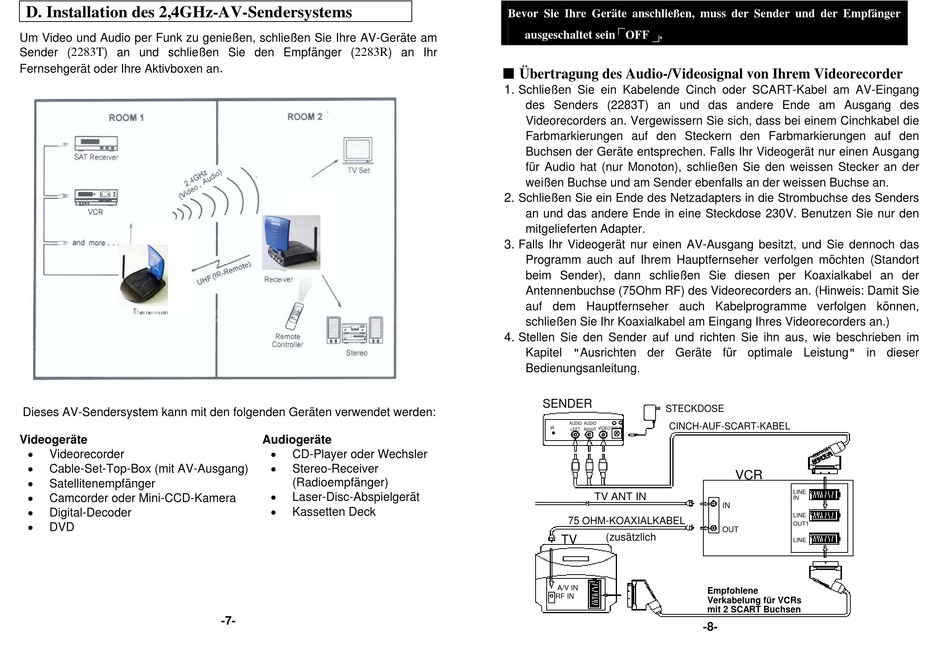

D. Installation des 2,4GHz-AV-Sendersystems
Um Video und Audio per Funk zu genießen, schließen Sie Ihre AV-Geräte am
Sender ( 2283T ) an und schließen Sie den Empfänger ( 2283R ) an Ihr
Fernsehgerät oder Ihre Aktivboxen an
Dieses AV-Sendersystem kann mit den folgenden Geräten verwendet werden:
Videogeräte
•
Videorecorder
•
Cable-Set-Top-Box (mit AV-Ausgang)
•
Satellitenempfänger
•
Camcorder oder Mini-CCD-Kamera
•
Digital-Decoder
•
DVD
.
Audiogeräte
•
CD-Player oder Wechsler
•
Stereo-Receiver
(Radioempfänger)
•
Laser-Disc-Abspielgerät
•
Kassetten Deck
-7-
Bevor Sie Ihre Geräte anschließen, muss der Sender und der Empfänger
c
ausgeschaltet sein
OFF
.
f
■ Übertragung des Audio-/Videosignal von Ihrem Videorecorder
1. Schließen Sie ein Kabelende Cinch oder SCART-Kabel am AV-Eingang
des Senders (2283T) an und das andere Ende am Ausgang des
Videorecorders an. Vergewissern Sie sich, dass bei einem Cinchkabel die
Farbmarkierungen auf den Steckern den Farbmarkierungen auf den
Buchsen der Geräte entsprechen. Falls Ihr Videogerät nur einen Ausgang
für Audio hat (nur Monoton), schließen Sie den weissen Stecker an der
weißen Buchse und am Sender ebenfalls an der weissen Buchse an.
2. Schließen Sie ein Ende des Netzadapters in die Strombuchse des Senders
an und das andere Ende in eine Steckdose 230V. Benutzen Sie nur den
mitgelieferten Adapter.
3. Falls Ihr Videogerät nur einen AV-Ausgang besitzt, und Sie dennoch das
Programm auch auf Ihrem Hauptfernseher verfolgen möchten (Standort
beim Sender), dann schließen Sie diesen per Koaxialkabel an der
Antennenbuchse (75Ohm RF) des Videorecorders an. (Hinweis: Damit Sie
auf dem Hauptfernseher auch Kabelprogramme verfolgen können,
schließen Sie Ihr Koaxialkabel am Eingang Ihres Videorecorders an.)
4. Stellen Sie den Sender auf und richten Sie ihn aus, wie beschrieben im
Kapitel "Ausrichten der Geräte für optimale Leistung" in dieser
Bedienungsanleitung.
SENDER
STECKDOSE
AUDIO
AUDIO
-
+
CINCH-AUF-SCART-KABEL
IR
VIDEO
12VDC IN
LEFT
RIGHT
TV ANT IN
75 OHM-KOAXIALKABEL
(zusätzlich
TV
A/V IN
RF IN
VCR
LINE
IN
IN
LINE
OUT1
OUT
LINE
Empfohlene
Verkabelung für VCRs
mit 2 SCART Buchsen
-8-
