1.3 Bedienung des Mikroskops

Legen Sie als erstes fest, ob das Foto eine Standard-Gesamtaufnahme oder ein
Schnappschuss (Objektiv ist auf den zu fotografierenden Gegenstand gerichtet) werden
soll und stellen Sie anschließend das Fokusrad wie gewünscht ein.

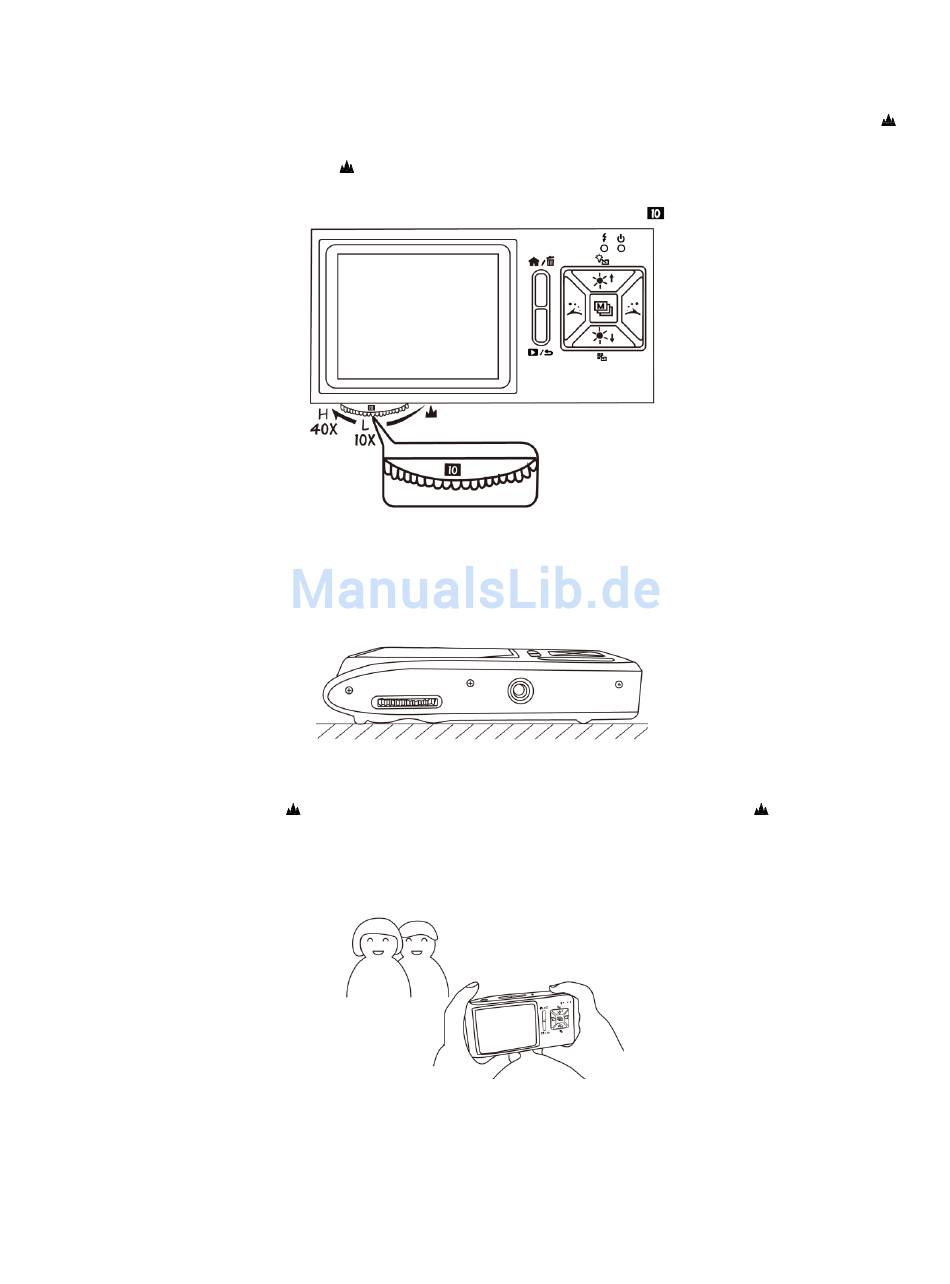

(1) Fokusrad: Auf dem Fokusrad sind die Vergrößerungsbereiche angegeben. (L, H, und
L steht für eine niedrige optische Vergrößerung (10x), H für eine hohe optische
Vergrößerung (40x) und
links für eine niedrige Vergrößerung und nach rechts für eine hohe Vergrößerung. Auf der
folgenden Grafik befindet sich das Rad in der 10x Position ( ).
(2) Schnappschuss (Kamera ist gegen eine Oberfläche gerichtet): Stellen Sie das Fokusrad
auf eine niedrige Vergrößerung (10x) durch Drehen nach links oder auf eine hohe
Vergrößerung (40x) durch Drehen nach rechts ein. Beginnen Sie mit dem Fokusrad in der
Mittelposition und stellen Sie es wie gewünscht ein.
(3) Gesamtaufnahme ( ): Stellen Sie das Fokusrad so ein, bis sich das
Mittelposition befindet. Nehmen Sie durch geringfügiges Drehen des Rades die
Feineinstellungen für ein optimales Bild vor. Nach dem Fokussieren machen Sie die
Aufnahme. Für eine Standard-Gesamtaufnahme ist der Kameramodus auswählbar
[beziehen Sie sich bitte auf (C) aus Punkt (1) des Abschnitts 1.4].
steht für eine Gesamtaufnahme. Drehen Sie das Rad nach
6
