Extech Instruments MC200 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech Instruments MC200
Inhaltszusammenfassung für Extech Instruments MC200

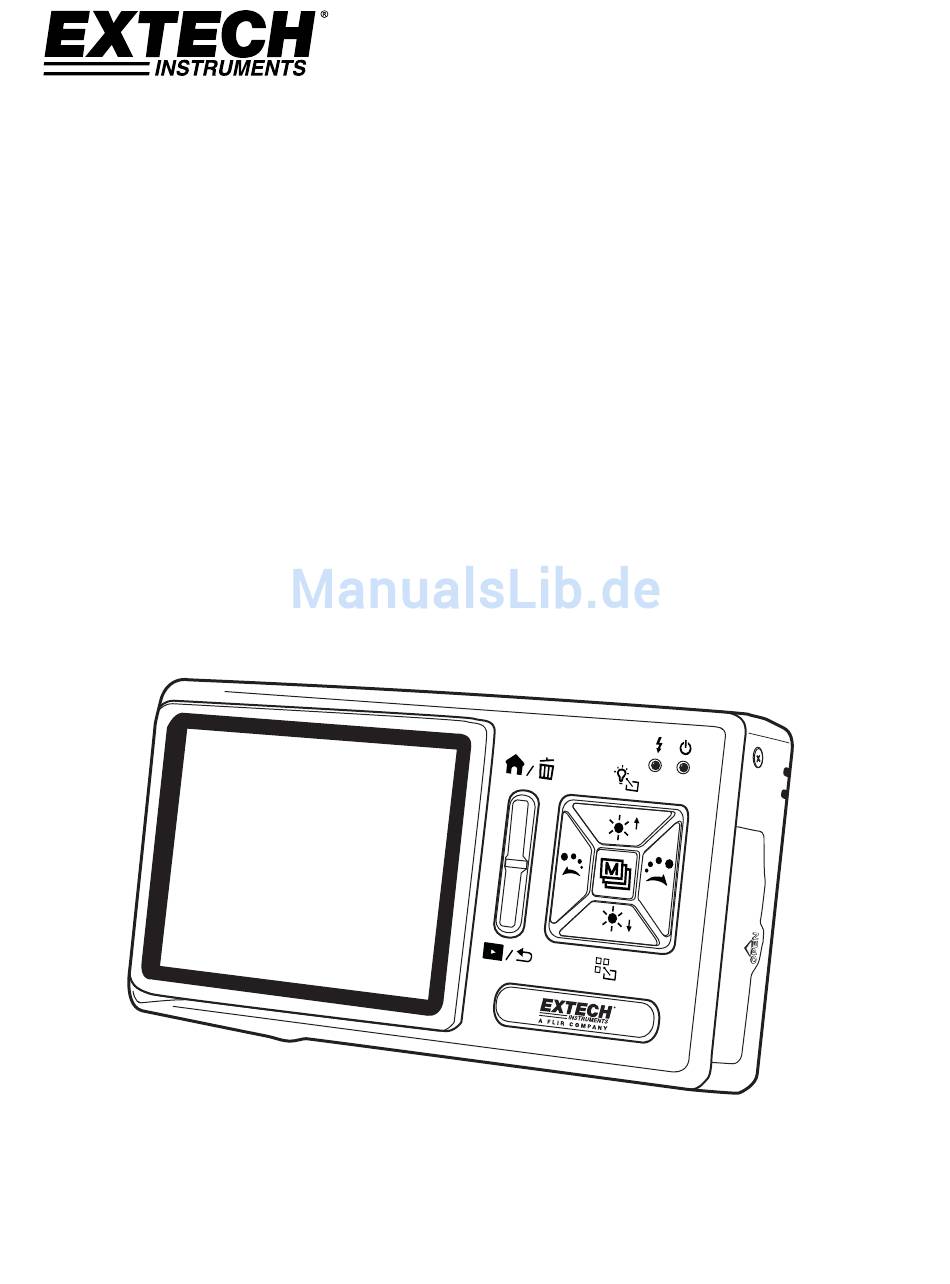

- Seite 1 Bedienungsanleitung Digital-Mikroskop Modell MC200...
- Seite 2 2.4 Beenden des Installationsprogramms (Schritt 4) 3. Anwendungsprogramm 3.1 Video-Vorschaufenster 3.2 Foto-Vorschaufenster 3.3 Hauptmenü 3.4 Haupttaste. 3.4 Dateiliste (Typ) 3.6 Spezielle Funktionsmodi 4. Instandhaltung und Sicherheit 4.1 Instandhaltung 4.2 Technische Daten 4.3 Tiefenschärfe 4.4 Sicherheitsanweisungen 5. Garantie, Reparatur und Support MC200-EU-DE V2.1 07/13...
-
Seite 3: Verpackungsinhalt
Video Play Modus zu öffnen [beziehen Sie sich bitte auf Punkt (2) des Abschnitts 1.4]. Im Video REC Modus wird die Taste zum Starten und Stoppen einer Videoaufnahme benutzt [beziehen Sie sich bitte auf Punkt (3) des Abschnitts 1.4]. MC200-EU-DE V2.1 07/13... - Seite 4 15. Bestätigungstaste : Ein kurzzeitiges Drücken wählt spezielle Anzeigeeffekte im observation Modus aus [beziehen Sie sich bitte auf (C) aus Punkt (1) des Abschnitts 1.4]. Drücken und halten Sie diese Taste, um das Raster der Anzeigeskala ein- oder MC200-EU-DE V2.1 07/13...
- Seite 5 21. Batteriefach [beziehen Sie sich bitte auf Punkt (5) des Abschnitts 1.5]. 22. SD-Kartenslot [beziehen Sie sich bitte auf Punkt (4) des Abschnitts 1.5 und auf (F) aus Punkt (1) des Abschnitts 1.4]. 23. Stativbefestigung [beziehen Sie sich bitte auf Punkt (7) des Abschnitts 1.5]. MC200-EU-DE V2.1 07/13...
-
Seite 6: Bedienung Des Mikroskops
Mittelposition befindet. Nehmen Sie durch geringfügiges Drehen des Rades die Feineinstellungen für ein optimales Bild vor. Nach dem Fokussieren machen Sie die Aufnahme. Für eine Standard-Gesamtaufnahme ist der Kameramodus auswählbar [beziehen Sie sich bitte auf (C) aus Punkt (1) des Abschnitts 1.4]. MC200-EU-DE V2.1 07/13... - Seite 7 Tasten, um den gewünschten Modus auszuwählen. Drücken Sie die Taste, um zu bestätigen. Die Modi mit den Symbolen stehen für manuelle Lampeneinstellungen. Ist einer der Modi ausgewählt, benutzen Sie für eine manuelle Kontrolle der Lampen die MC200-EU-DE V2.1 07/13...
-
Seite 8: Die Folgenden Vier Modi Können Nach Helligkeit Des Zu Beobachtenden
Gegenstandes ausgewählt werden, um ein optimales Ergebnis zu erzielen. (C-3) : Weiß Modus. Für glänzendes, reflektierendes Material. (C-4) : Grau Modus. Für hellfarbiges Material. (C-5) : Dunkelgrau Modus. Für dunkelfarbiges Material. (C-6) : Schwarz Modus. Für tiefschwarzes Material. MC200-EU-DE V2.1 07/13... - Seite 9 Batterieversorgung und bei Benutzung der PC-USB-Verbindung. (H) Optische, digitale Vergrößerung : Stellt die aktuelle Vergrößerungsrate dar. Die optische Zoomvergrößerung ändert sich beim Einstellen des Fokusrades. Beziehen Sie sich auf folgende Einstellungsmöglichkeiten: Gesamtaufnahme Niedrige Hohe Vergrößerung Vergrößerung MC200-EU-DE V2.1 07/13...
- Seite 10 Die Skalen verändern sich je nach Änderung der Vergrößerungsrate. Die Skalen-Maßeinheit ist「μm」(Mikrometer). Beziehen Sie sich auf folgende Referenztabelle: Digitale Vergrößerungsskalen in den 10x und 40x optischen Verhältnissen Verhältnis Skala 70,5 52,5 42,0 35,0 30,0 26,5 23,5 21,0 Verhältnis 100x 120x 140x 160x 180x 200x MC200-EU-DE V2.1 07/13...
- Seite 11 Skala 26,5 17,6 13,2 10,6 8,88 7,60 6,52 5,76 5,32 MC200-EU-DE V2.1 07/13...
- Seite 12 (M) Preview mode: Drücken Sie , um in den Foto Browsing Modus zu gelangen. Hier können gespeicherte Fotos im MC200 Fenster betrachtet werden. Die Seriennummer des aktuellen Fotos wird im oberen, linken Bereich angezeigt. Drücken Sie die Taste, um zum nächsten Foto zu gelangen. Drücken Sie die Taste, um zum vorherigen Foto zu gelangen.
- Seite 13 Drücken Sie (Videoaufnahme), um eine Aufnahme zu tätigen. Das Icon wechselt zu . Der Specal- und Lamp Switching Modus können jetzt, wie zuvor beschrieben, eingestellt werden. Die Lampenhelligkeit und die digitale Vergrößerung können jetzt ebenfalls eingestellt werden. MC200-EU-DE V2.1 07/13...
- Seite 14 (7) Set Up mode : Konfiguration des Systems durch Benutzung der fünf Funktionen. Beziehen Sie sich auf folgende Grafik: Benutzen Sie die Tasten, um die Einstellungen auszuwählen und anzupassen. Benutzen Sie die Taste, um die Einstellung zu bestätigen. Drücken Sie die (Zurück) Taste, um den Modus zu beenden. MC200-EU-DE V2.1 07/13...
- Seite 15 (1) Verbinden des USB-Kabels: Das kleinere Kabelende wird zum Verbinden mit dem MC200 benutzt, das größere Kabelende ist zur Verbindung mit dem USB-Anschluss eines PCs. Ist das MC200 mit dem PC verbunden, kann dieser während der Bildübertragung (PC-Kamera) vom PC gespeist und aufgeladen werden. Beziehen Sie sich für die USB-Verbindung auf folgende Grafiken:...
- Seite 16 (3) USB-Stromversorgung: Diese Verbindung speist das Gerät über das USB-Kabel und die USB-Stromversorgung. Verbinden Sie das kleinere Kabelende mit dem MC200 und das größere mit dem USB-Stromversorger (die USB-PC-Verbindung kann ebenfalls zur Stromversorgung genutzt werden). Beziehen Sie sich auf die untenstehenden Anschlusspläne:...
-
Seite 17: Installieren Der Treiber
Klicken Sie auf Install Application Program, um das Software-Anwendungsprogramm zu installieren. 2.3 Installieren der Treiber Klicken Sie auf Install Driver, um die Softwaretreiber zu installieren. 2.4 Beenden des Installationsprogramms Nach Installation des Anwendungsprogramms und der Treiber klicken Sie bitte auf Exit, um das Installationsprogramm zu verlassen. MC200-EU-DE V2.1 07/13... -
Seite 18: Video-Vorschaufenster
3 Video-Vorschaufenster 4 Foto-Vorschaufenster 5 Dateiliste 3.1 Video-Vorschaufenster Beziehen Sie sich auf die obenstehende Grafik. Nach Verbinden des MC200 mit einem PC und Ausführen der Software, werden Videoinformationen, Videos, Dateien und auch Betrieb-Icons und Spezialfunktionen angezeigt. 3.2 Foto-Vorschaufenster In diesem Fenster werden Fotos und Aufbereitungsoptionen angezeigt. - Seite 19 (7) Measurement Mode : Die Lineal- und Kompasseigenschaften ermöglichen Messungen im dynamic Modus (Echtzeitbild) oder static Modus (geladene oder Standbilder) und bieten auch verschiedene Messtools. Beziehen Sie sich, für die im Measurement Modus verfügbaren Tools, auf die untenstehende Grafik: MC200-EU-DE V2.1 07/13...
-
Seite 20: Instandhaltung
Ort mit hervorragender Belüftung. Setzen Sie das Gerät keiner Umgebungstemperatur von weniger als -5 °C oder höher als 50 °C aus. (8) Bewahren Sie den MC200 bei Nichtbenutzung in seinem Schutzüberzug oder in der Originalverpackung auf. Technische Daten... -
Seite 21: Sicherheitsanweisungen
Batterie, um ein Auslaufen zu verhindern. (8) Bitte entsorgen Sie die leere Batterie vorschriftsgemäß unter Einhaltung der örtlichen Gesetze und Bestimmungen. Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, insbesondere jede vollständige oder teilweise Reproduktion in jeglicher Form. ISO‐9001 Certified www.extech.com MC200-EU-DE V2.1 07/13...
