Extech Instruments MC200 Bedienungsanleitung Seite 16

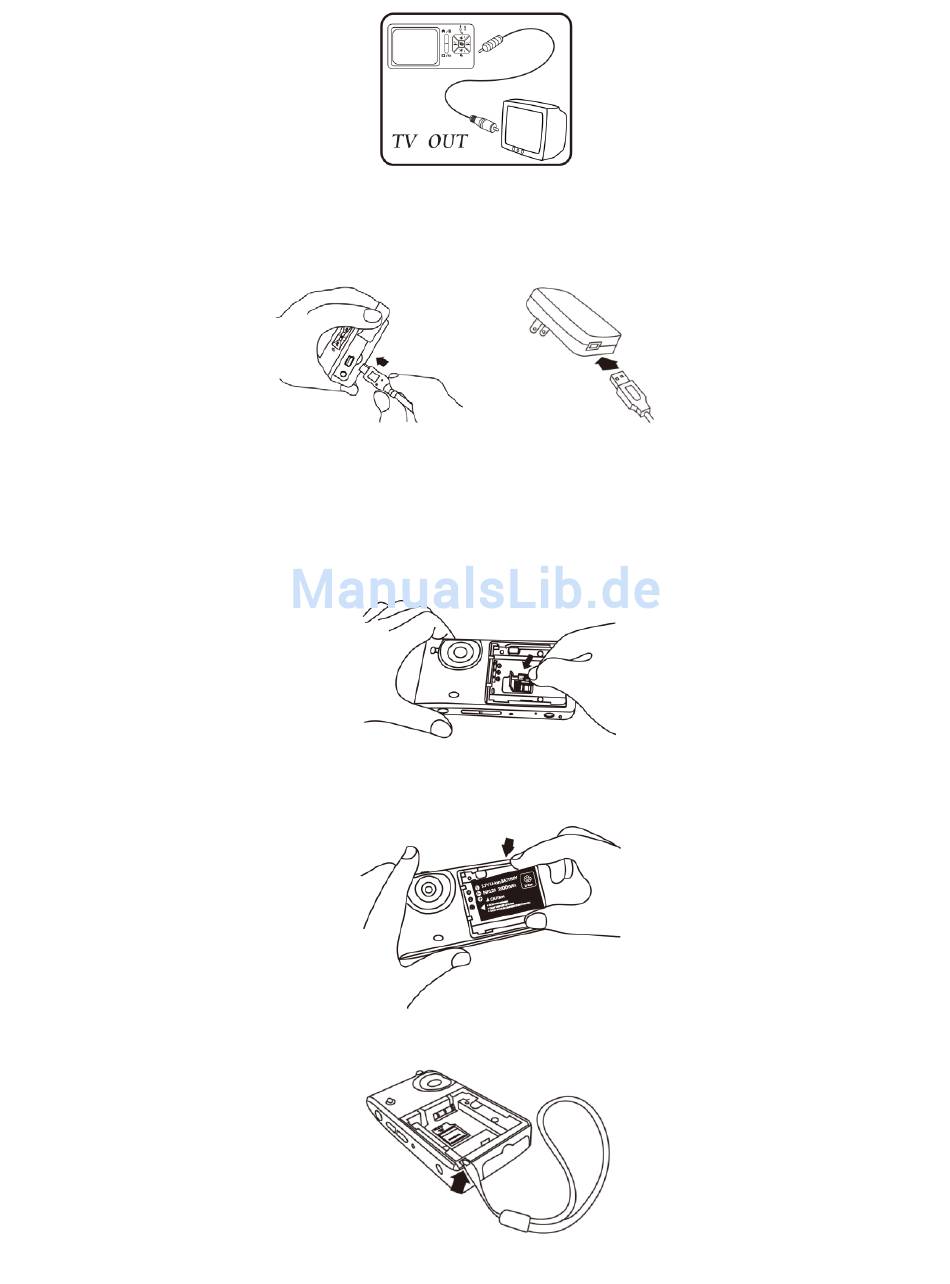

(3) USB-Stromversorgung: Diese Verbindung speist das Gerät über das USB-Kabel und die
USB-Stromversorgung. Verbinden Sie das kleinere Kabelende mit dem MC200 und das
größere mit dem USB-Stromversorger (die USB-PC-Verbindung kann ebenfalls zur
Stromversorgung genutzt werden). Beziehen Sie sich auf die untenstehenden
Anschlusspläne:
(4) Einsetzen einer SD-Karte: Trennen Sie bevor Sie fortfahren alle externen Verbindungen.
Entfernen Sie zuerst den Batteriefachdeckel und die Batterie, um an den micro
SD-Kartenhalter zu gelangen. Dort befindet sich auch zusätzlich ein Metallhalter zum
Befestigen der SD-Karte. Setzen Sie die SD-Karte ein, indem Sie zuerst den Metallhalter
öffnen und die Karte sorgfältig einsetzen. Schließen Sie den Metallhalter, setzen Sie die
Batterie wieder ein und befestigen Sie den Batteriefachdeckel. Beziehen Sie sich auf die
untenstehende Grafik:
(5) Einsetzen der Batterie: Entfernen Sie den Batteriefachdeckel und setzen Sie die Batterie,
wie in der untenstehenden Grafik gezeigt, ein. Schließen Sie den Batteriefachdeckel,
bevor Sie das Gerät benutzen. Beziehen Sie sich auf die folgende Grafik:
(6) Befestigen des Armbandes: Entfernen Sie den Batteriefachdeckel und verbinden Sie das
Armband, wie in der untenstehenden Grafik gezeigt:
16 MC200-EU-DE V2.1 07/13
