Inhaltszusammenfassung für Sharkoon Bandit
-
Seite 2: Eigenschaften
Sie die Anleitung eingehend lesen. 3. Verpackungsinhalt Viel Vergnügen mit unserem Produkt! SHARKOOn technologies • ATX-Gehäuse „Bandit“ (1x 120mm-LED-Lüfter in der Gehäusefront, 1x 180mm-LED-Lüfter im Gehäusedeckel und Kartenleser vorinstalliert) • Zubehör-Set: Schrauben zur Lauf- Schrauben zur... -
Seite 3: Das Gehäuse Im Überblick

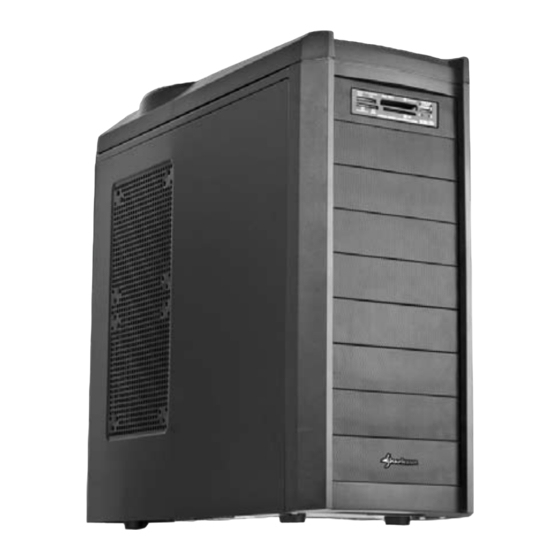

B – Vorinstallierter Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte per 180mm-LED-Lüfter E-Mail an den Kundenservice unter support@sharkoon.com, oder rufen Sie an unter + 49 (0) 6403 – 775 6100. 4. das gehäuse im Überblick Frontansicht Seitenansicht (geschlossen/links) A –... - Seite 4 – AC‘97 C – Anschlüsse für (v.l.n.r): Power Switch (An-/Ausschalter) Reset Switch (Reset-Knopf) Power LED + (Plus-Pol der Power-LED) HDD-LED (Festplatten-LED) Power-LED – (Minus-Pol der Power-LED) D – USB-Anschluss des USB-Front-Hubs E – eSATA-Anschluss F – 3-pol. und 4-pol. Lüfteranschluss bAndit...
-
Seite 5: Installation Eines Mainboards
Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 2). (Schrauben zur Mainboardmontage) Abb. 2 Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Abb. 4 Befestigungsplatte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss ein Abstandhalter eingeschraubt werden. bAndit... -
Seite 6: Installation Einer Festplatte
Abb. 7 Abb. 5 3. Nehmen Sie die Gehäuseblende vom Gehäuse ab, indem Sie diese vorsichtig zu sich ziehen (Abb. 8). 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 6). (Schrauben zur Netzteilmontage) Abb. 8 Abb. 6 bAndit... - Seite 7 5. Ziehen Sie den Festplattenkäfig nach vorne aus dem Gehäuse (Abb. 10). Abb. 12 Abb. 10 6. Schieben Sie die Festplatte in einen Festplattenschacht des Festplattenkäfigs und verschrauben Sie die Festplatte beidseitig (Abb. 11). (Schrauben zur Festplattenmontage) Abb. 13 8. Verbinden Sie die Festplatte mit dem Netzteil und dem Mainboard. bAndit...
-
Seite 8: Installation Eines Optischen Laufwerks
(Schrauben zur Laufwerksmontage) 5. Verbinden Sie das optische Laufwerk mit dem Netzteil und dem Mainboard. (Brechen Sie eine eventuell vorhandene Metallblende, die den Einbauschacht (Setzen Sie die Gehäuseblende wieder auf das Gehäuse.) verschließt, vorsichtig mit einer Zange aus dem Gehäuse.) bAndit... - Seite 9 Abb. 20 Abb. 21 (Brechen Sie eine eventuell vorhandene Metallblende, die den Einbauschacht Abb. 23 Abb. 24 verschließt, vorsichtig mit einer Zange aus dem Gehäuse.) Hinweis: Sollten Sie das Gehäuse transportieren, empfehlen wir, das eingebaute Gerät (zusätzlich) zu verschrauben. bAndit...
-
Seite 10: Installation Einer Erweiterungskarte
1. Setzen Sie den Lüfter von innen gegen die entsprechende Halterung des Gehäuses (z.B. auf der Gehäuse-Rückseite / Abb. 27). Abb. 25 2. Setzen Sie die Erweiterungskarte in den entsprechenden Steckplatz des Mainboards und verschrauben Sie die Karte am Gehäuse (Abb. 26). Abb. 27 (Grobgewinde-Schraube) bAndit... - Seite 11 Achten Sie beim Einbau der Lüfter darauf, dass (kühle) Luft von vorn/unten in das Gehäuse gesaugt und auf der Rückseite/oben wieder aus dem Gehäuse geblasen wird. Die PC-Komponenten mit der größten Wärmeentwicklung sollten sich möglichst in diesem Luftstrom befinden. Abb. 30 Abb. 31 bAndit...
-
Seite 12: Rechtliche Hinweise
Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen nega- tiven Folgen geschützt. © SHARKOOn technologies 2010 www.sharkoon.com bAndit...
