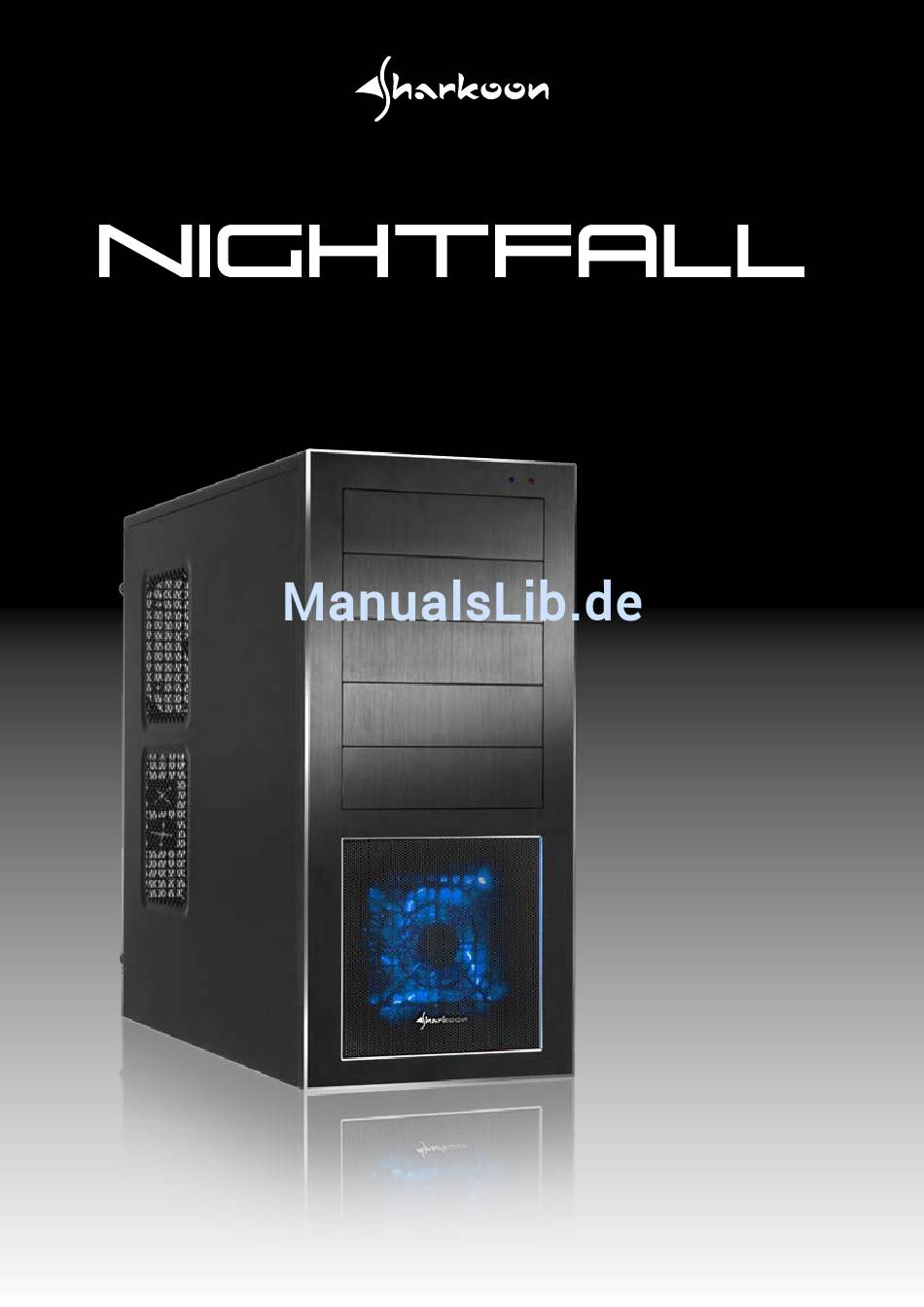

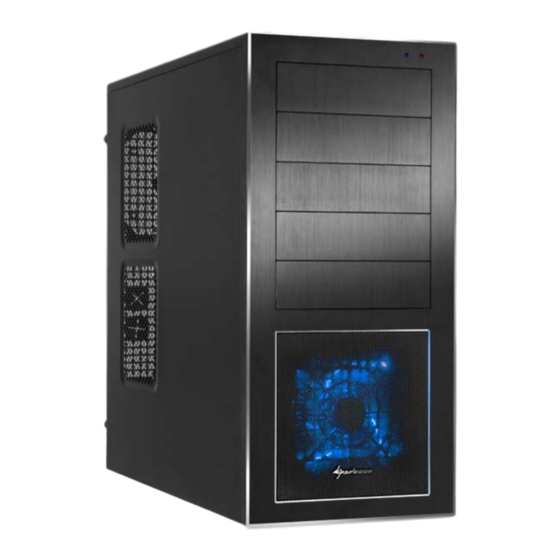

- Seite 1 Handbuch Manual Manuel d‘utilisation Guia usario Manuale d´istruzioni Gebruiksaanwijzing Guia usário Instukcja obstugi 使用手冊...
-
Seite 2: Inhaltsverzeichnis
10. Der vorinstallierte Lüfter Installation zusätzlicher Lüfter / optimierter Luftstrom Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lan- ge Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt! -
Seite 3: Eigenschaften
1x 80mm- oder 1x 120mm-Lüfter (optional) Gehäusedeckel 1x 120mm- oder 1x 140mm-Lüfter (optional) • Abmessungen: 455 x 202 x 440 mm (L x B x H) • Gewicht: ~6 kg 2. Verpackungsinhalt • PC-Gehäuse „Nightfall“ • Schrauben-Set: Schrauben zur Schrauben zur Schrauben zur Schrauben zur... - Seite 4 Montageschienen für Festplatten werke Montagewinkel für 3,5"-Geräte 5,25"-Blende mit 3,5"-Öffnung Hinweis: Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte per E-Mail an den Kundenservice unter support@sharkoon.com, oder rufen Sie an unter + 49 (0) 6403 – 775 6100. NIGHTFALL...
-
Seite 5: Das Gehäuse Im Überblick
Ansicht von oben A – Lüfterhalterung B – Top-I/O mit: a – Power- und b – Reset-Knopf, c – 1x Kopfhörer- und 1x Mikrofon-, d – 2x USB2.0- und e – 1x eSATA-Anschluss Seitenansicht (geschlossen/links) A – Halterungen für zwei 120mm-Lüfter NIGHTFALL... - Seite 6 D – Öffnungen für Wasserkühlung E – Netzteilhalterung F – Rändelschrauben Ansicht von unten A – Gehäusefüße B – Lufteinlass für Netzteil Hinweis: Schlagen Sie in den Unterlagen der einzubauenden Geräte nach, um weitere Informationen zu deren Montage zu erhalten. NIGHTFALL...
-
Seite 7: Installation Eines Mainboards
Abb. 1 Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 2). Abb. 2 Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Befestigungs- platte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss ein Abstandhalter montiert werden. NIGHTFALL... - Seite 8 4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb. 4). (Schrauben zur Mainboard-Montage) Abb. 4 NIGHTFALL...
-
Seite 9: Installation Eines Netzteils
1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite (Abb. 5). Abb. 5 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 6). (Schrauben zur Netzteilmontage) Abb. 6 NIGHTFALL... -
Seite 10: Installation Einer Festplatte
1. Stecken Sie die Montageschienen beidseitig an die Festplatte (Abb. 7). Montageschienen für Festplatten Abb. 7 2. Schieben Sie die Festplatte mit angebrachten Montageschienen in den Festplattenkäfig des Gehäuses, bis diese einrasten (Abb. 8). Abb. 8 3. Verbinden Sie die Festplatte mit dem Netzteil und dem Mainboard. NIGHTFALL... -
Seite 11: Installation Eines Optischen Laufwerks
Hinweise: Im Festplattenkäfig können maximal fünf 3,5"-Festplatten eingebaut werden. Weitere Festplatten können mittels Einbaurahmen (z.B. einem SHARKOON Vibe-Fixer) in den Einbauschächten für 5,25"-Laufwerke in der Gehäusefront installiert werden. Sollten Sie das Gehäuse transportieren, empfehlen wir, die eingebauten Festplatten zusätzlich zu verschrauben (Abb. 9): Schrauben zur Festplatten-Fixierung Abb. - Seite 12 Sollten Sie das Gehäuse transportieren, empfeh- len wir, die eingebauten Laufwerke (zusätzlich) zu verschrauben: Abb. 14 Schrauben zur Laufwerksmontage (5,25") 6. Verbinden Sie das optische Laufwerk mit dem Netzteil und dem Mainboard. (Setzen Sie die Gehäuseblende wieder auf das Gehäuse.) NIGHTFALL...
-
Seite 13: Installation Eines 3,5"-Gerätes
3. Schrauben Sie die Montagewinkel beidseitig am 3,5"-Gerät fest (Abb. 17). Abb. 17 4. Schieben Sie das 3,5"-Gerät mit den befestigten Montagewinkeln in den Einbauschacht des Gehäuses (Abb. 18) und verschrauben Sie das Gerät beidseitig im Laufwerksschacht (Abb. 19). Abb. 18 Abb. 19 NIGHTFALL... -
Seite 14: Installation Einer Erweiterungskarte
6. Schrauben Sie die 5,25"-Blende mit 3,5"-Öffnung in die Frontblende ein (Abb. 20) und setzen Sie diese wieder auf das Gehäuse. 5,25"-Blende mit 3,5"-Öffnung Abb. 20 9. Installation einer Erweiterungskarte 1. Lösen Sie die Befestigungsschraube der Slotblende und entnehmen Sie diese (Abb. 21). Abb. 21 NIGHTFALL... -
Seite 15: Der Vorinstallierte Lüfter
Steuerung des Lüfters über das Mainboard) mit einem entsprechenden Lüfteranschluss des Mainboards. 11. Installation zusätzlicher Lüfter / optimierter Luftstrom 1. Setzen Sie den Lüfter von innen gegen die entsprechende Halterung des Gehäuses (z.B. auf der Gehäuse-Oberseite / Abb. 23). Abb. 23 NIGHTFALL... - Seite 16 Abb. 24 Hinweis: Das Nightfall-Gehäuse bietet Ihnen eine Vielzahl von Möglichkeiten, Lüfter zu installieren. Achten Sie beim Einbau der Lüfter darauf, dass (kühle) Luft von vorn/unten in das Gehäuse gesaugt und auf der Rückseite/oben wieder aus dem Gehäuse geblasen wird.
- Seite 17 Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. © SHARKOON Technologies GmbH 2010 www.sharkoon.com NIGHTFALL...
