Elektrischer Anschluß
Sensoranschluß
Der standardmäßige Sensoranschluß erfolgt über einen 5 poligen Stecker (Serie 723,
Fa. Binder):
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
Anschluss Belegung RS232
Wird das 9320 mit der Option RS-232 Datenausgang bestellt, so ist dieser über
einen 7 poligen Stecker (Serie 723, Fa. Binder) anzuschließen. Die Belegung ist
wie folgt:
Pin 1
Pin 2
Pin 3

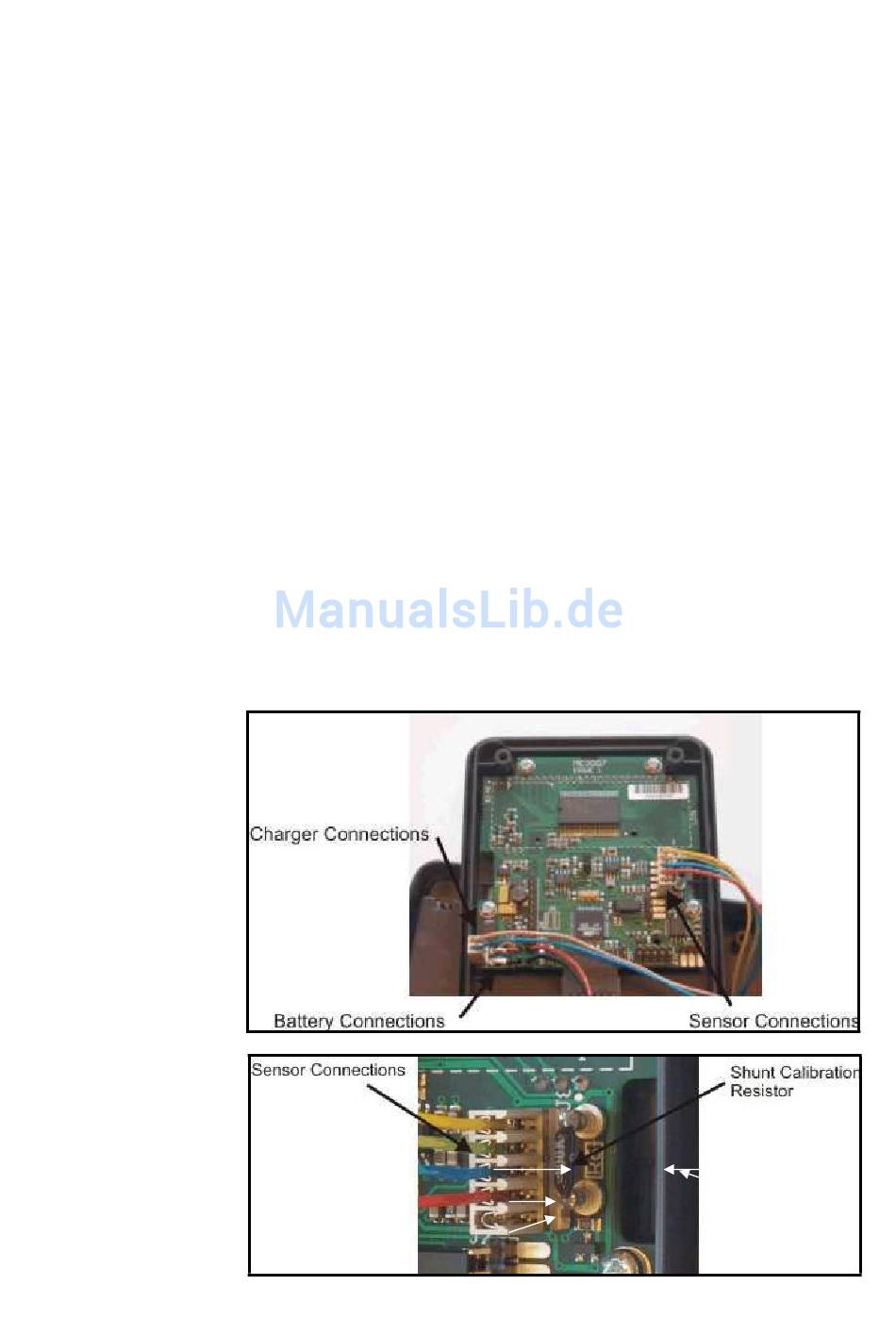

Interne Anschlüsse:
Die internen Anschlüsse sind informationshalber auf dem Bild dargestellt. Bitte beachten
Sie aber, dass alle von Althen GmbH gelieferten Geräte aus technischen Gründen mit
einem anderen Ladegerät als ursprünglich vorgesehen war, geliefert werden. Bei unseren
Ladegeräten ist es nicht möglich, eine Ladung der internen Akkus durchzuführen, ohne die
Akkus zu entnehmen:
... +DMS Brückenspannung
... –DMS Brückenspannung
... +DMS Signal
... -DMS Signal
... wird nicht verwendet, jedoch intern beschaltet
TxD
RxD
GND
