Inhaltszusammenfassung für Interface force 9320

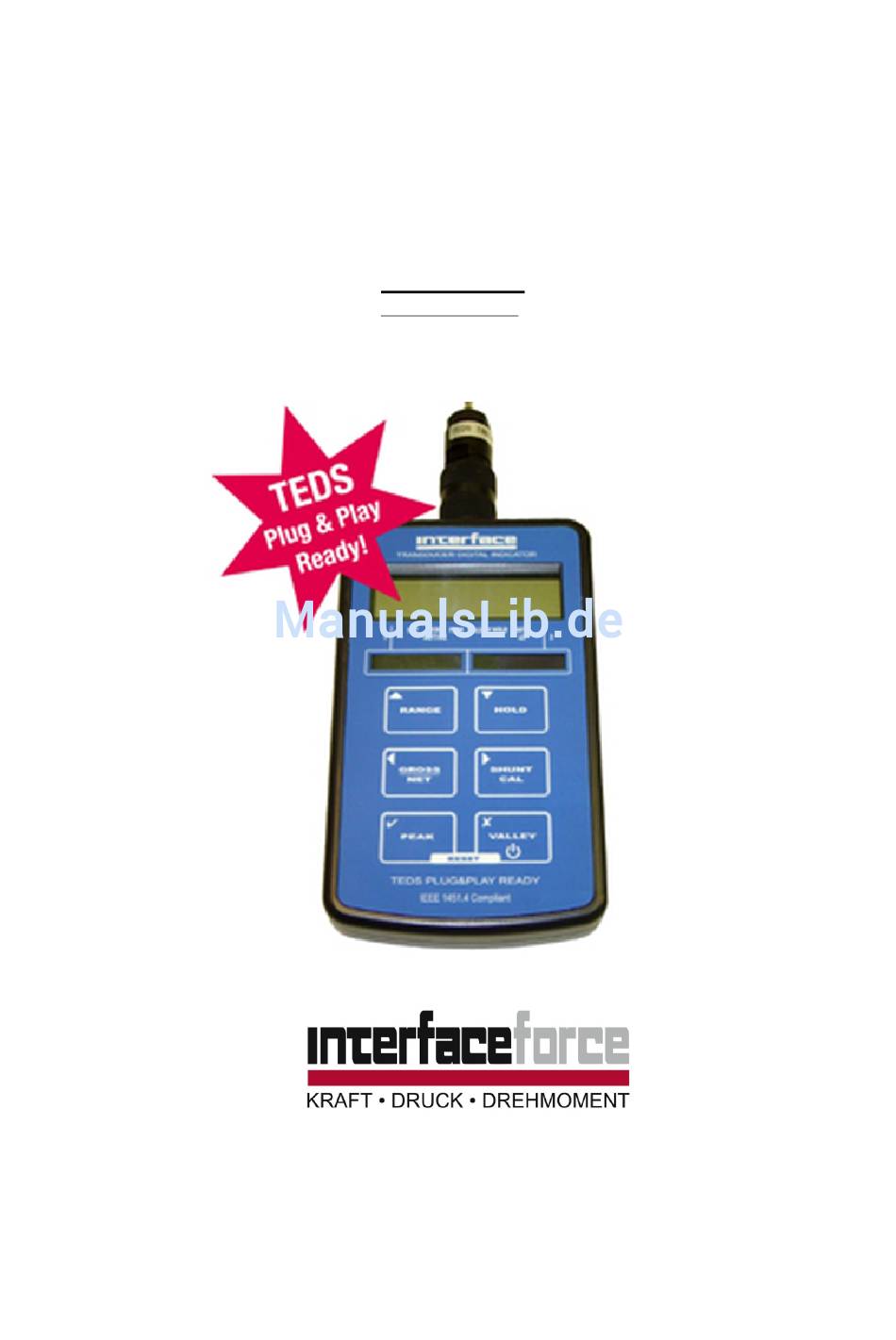

- Seite 1 Bedienungsanleitung Modell 9320 gekürzte Version (intern)
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung…………………………………………………….. Bedienungselemente………………………………………. Elektrischer Anschluss……………………………………… 3 Menüstruktur………………………………………………… Konfigurationsmenü………………………………………… Kalibrationsmenü…………………………………………… Bedienungshinweise………………………………………. 10 Konfigurationsmenü Parameter………………………….. Kalibrationsmenü Parameter…………………....14... -
Seite 3: Einleitung
• Through Hold Funktion (Halten/Anzeige des Min.-Wertes) • Shunt Cal Funktion Der Verstärker 9320 wird über 2 interne, nicht-aufladbare AA Alkalie-Batterien versorgt. Optional ist ein Akkusatz, bestehend aus 4 wieder aufladbaren Batterien und einem 4- fach- Ladegerät lieferbar. Damit können jeweils 2 Akkus geladen werden, während 2 weitere Akkus im Verstärker die Versorgung sicherstellen. -
Seite 4: Elektrischer Anschluss
PIN 5 wird nicht verwendet, jedoch intern beschaltet Anschluss Belegung RS232 Wird das 9320 mit der Option RS-232 Datenausgang bestellt, so ist dieser über einen 7 poligen Stecker (Serie 723, Fa. Binder) anzuschließen. Die Belegung ist wie folgt: Pin 1... - Seite 5 Die gesamte Bedienung/Programmierung des Gerätes erfolgt über 6 Drucktasten auf der Gerätefrontseite. Diese Tasten haben folgende Funktionen: Drucktaste Funkion der Taste im Normalbetrieb Zum Ein-/Ausschalten diese Taste betätigen Die RANGE - Taste erlaubt dem Anwender zwischen 2 verschiedenen Meßbereichen bzw. Kalibrierungen zu wählen. Der jeweils gewählte Bereich bzw.
-
Seite 6: Menüstruktur
MENÜ STRUKTUR Das Modell 9320 verfügt über 2 verschiedene Menü-Strukturen, die im Folgenden dargestellt sind: Ein Konfigurationsmenü ermöglicht dem Anwender die Geräteeinstellungen nach seinen Anforderungen zu konfigurieren. Die Werte im Konfigurationsmenü sind für jeden Meßbereich bzw. Meßkanal völlig unabhängig voneinander einzustellen. - Seite 7 Das Kalibriermenü erlaubt die Kalibrierung von 2 getrennten Meßbereichen bzw. Meßkanälen; sowohl die Skalierung als auch die Auflösung können unterschiedlich eingestellt werden. SEnS 5.0 SEt rES 0000.000 CALibrAt LiVE? uSE SC? APPLY LO 0000000 APPLY HI dISP HI 0000000 donE dISP LO APPLY LO 0000000...
-
Seite 8: Konfigurationsmenü
KONFIGURATIONS- MENÜ Um in das KONFIGURATIONS- MENÜ zu kommen, die Tasten für 3 Sek. betätigen Parameter Set-up Information Betätigen Sie um zum nächsten Menü-Punkt zu gehen Betätigen Sie für einen neuen System-Null Dies ermöglicht dem Benutzer einen festen Offset zu dem angezeigten Wert zu addieren. - Seite 9 Parameter Set-up Information Betätigen Sie um zum nächsten Menü-Punkt zu gehen Betätigen Sie um die Betriebsart POWERSAVE zu wählen Damit kann die Betriebsart “Power Save” gewählt werden. Bei dieser Stromspar-Betriebsart wird die Update-Rate auf 1 pro Sek. eingestellt und die Sensorspeisung gepulst.
-
Seite 10: Kalibrationsmenü
Eingangs-Empfindlichkeit zu ändern Die eingestellte Empfindlichkeit (5mV/V bzw. 50 mV/V) des Verstärkers wird angezeigt. Für DMS-Aufnehmer ist gewöhnlich die Grundempfindlichkeit von 5mV/V zu wählen. Um sicherzustellen, dass die Einstellung des 9320 korrekt gewählt ist, bitte Taste betätigen. SEnS 5.0 Für die Umstellung der Grundempfindlichkeit auf 50mV/V muß... -
Seite 11: Bedienungshinweise
Bedienungshinweise Normaler Anzeigebetrieb Das Modell 9320 ist mit einem 7 – stell. Display ausgestattet, welches über das Kalibrier-Menü entsprechend der Applikation skaliert werden kann. Im Display können der aktuelle Messwert, der maximale Wert oder der minimale Wert angezeigt werden. Es ist auch möglich, den aktuellen Messwert auf Tastendruck „einzufrieren“... - Seite 12 HOLD Taste Bei Betätigung der HOLD-Taste wird der aktuelle Meßwert am Display “eingefroren”. Wird danach die Taste wieder gedrückt, arbeitet das Gerät wieder im Normalbetrieb. Ist das System im HOLD-Mode, so blinkt das Display langsam als Hinweis auf diese Betriebsart. Die HOLD-Funktion ist nicht verfügbar, wenn das System im Peak- oder im Through -Mode betrieben wird.
-
Seite 13: Konfigurationsmenü Parameter
Für jeden Bereich (Range) lassen sich unterschiedliche Werte eingeben SEt OPEr Parameter Das Gerät 9320 verfügt über einen spezielle Leistungsspar-Modus, mit dem die Betriebszeit der verwendeten Batterien erheblich verlängert werden kann. Eingeschaltet wird dieser Modus mit der Taste wenn abgefragt wird, ob P SAvE? aktiviert werden soll (nur gültig für den... - Seite 14 Im Sparmodus verlängert sich die Betriebsdauer eines Batteriesatzes bei einem 350 Ohm Sensor von ca. 45 Stunden auf ca. 450 Stunden. Während eines Kalibriervorganges wird der Sparmodus automatisch abgeschaltet; er muß nach Ende der Kalibrierung wieder neu aktiviert werden. AUtO OFF Parameter AUtO OFF Parameter ist ein weiteres Feature um Energie des Gerätes zu sparen.
-
Seite 15: Kalibrationsmenü Parameter
SEnS 5.0 Parameter Das Modell 9320 ist voreingestellt auf eine Grundempfindlichkeit von 5mV/V; damit lassen sich alle DMS-Aufnehmer mit einer Empfindlichkeit bis max. 5mV/V betreiben. Für Fälle, wo Sensoren mit höherer Empfindlichkeit angeschlossen werden müssen, ist das Gerät zu öffnen und ein Jumper von Position LK1 auf Pos. - Seite 16 Kalibrationsprozedur Die beste Methode für jede Systemkalibrierung ist die LiVE Kalibrierung, da dabei das Sensorsignal an zwei Kalibrierpunkten direkt gemessen und in die Elektronik eingelesen wird, die daraus über eine 2-Punkt Skalierung das System automatisch kalibriert. Ist diese Methode mangels geeigneter Kalibriergeber nicht möglich, so kann man mit der tAbLE Kalibrierung arbeiten.
- Seite 17 alibrier-Prozedur tAbLE (1) Wenn CALibrAt angezeigt wird, betätigen Sie Taste LiVE ? wird nun angezeigt, betätigen Sie tAbLE ? wird nun angezeigt, betätigen Sie (4) Die Anzeige InPut LO erscheint, betätigen Sie (5) Nun muß der Nullwert des angeschlossenen Sensors unter Verwendung der Tasten für den Dezimalwert der Ziffern und für den Ziffernwert eingegeben werden (wenn Nullpunktablage des Sensors bekannt ist).
- Seite 18 Spezifikationen 9320 Performance Input Type: Strain Gauge Full Bridge Sensors Input Range: Up ±5mV/V (±50mV/V can be supplied, with factory set option) Non Linearity: ±0.005% FSD Thermal Drift: <25 ppm/°C Excitation Voltage: 5Vdc (±4%), 59mA maximum current 85Ω (4off 350Ω sensors in parallel)
- Seite 19 Warranty The 9320 is warranted against defective material and workmanship for a period of (1) one year from the date of dispatch. If the LCM' product you purchase appears to have a defect in material or workmanship or fails during normal use within the period, please contact your Distributor, who will assist you in resolving the problem.
