Einleitung; Bedienungselemente - Interface Force 9320 Bedienungsanleitung

Bei dem mobilen, programmierbaren DMS-Meßverstärker mit LCD-Display handelt es sich
um ein äußerst präzise arbeitendes Meßsystem zur Beschaltung von DMS-Meßwert-
aufnehmern mit einer Empfindlichkeit bis max. 50mV/V, sowie einem DMS-Brücken-
widerstand größer 85 Ohm. Sowohl die Anpassung an die Meßaufgabe als auch die
Kalibrierung des gesamten Systems erfolgen über eine einfache Menüstruktur mit den
Drucktasten auf der Gerätefront.
Folgende Bedienungsfunktionen stehen zur Verfügung:
• Speicherung von 2 unabhängigen Kalibrierungen/ Meßbereichseinstellung
möglich
• Anzeige Hold-Funktion
• Brutto/Netto Anzeige
• Peak Hold Funktion (Halten/Anzeige des Max.-Wertes)
• Through Hold Funktion (Halten/Anzeige des Min.-Wertes)
• Shunt Cal Funktion
Der Verstärker 9320 wird über 2 interne, nicht-aufladbare AA Alkalie-Batterien versorgt.
Optional ist ein Akkusatz, bestehend aus 4 wieder aufladbaren Batterien und einem 4-
fach- Ladegerät lieferbar. Damit können jeweils 2 Akkus geladen werden, während 2
weitere Akkus im Verstärker die Versorgung sicherstellen. Zum Aufladen müssen die
Akkus aus dem Gerät entnommen werden.

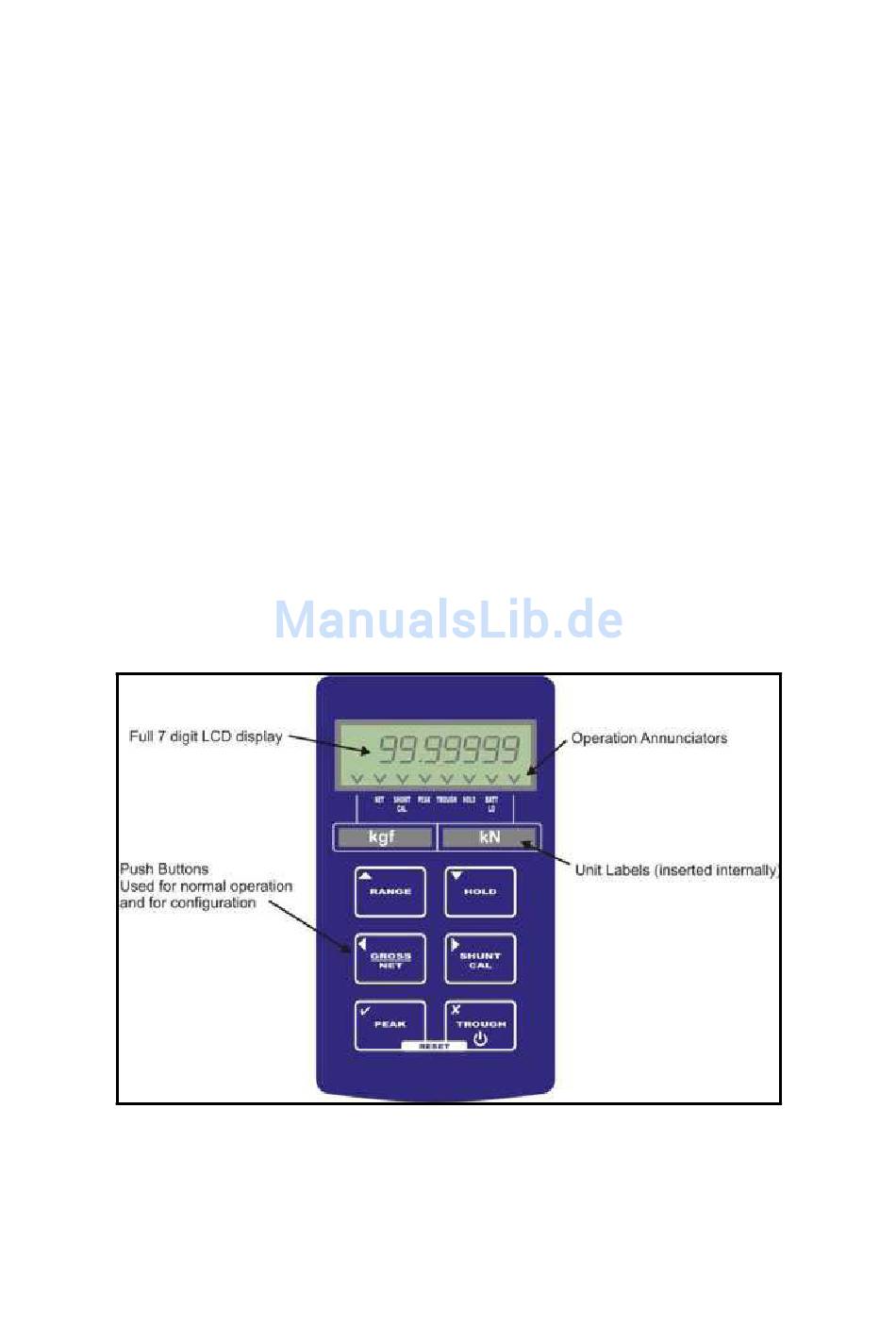

Bedienungselemente

Einleitung

2
