Produktbeschreibung; Übersicht Schleifmaschine Ausführung At; Übersicht Poliermaschine Ausführung P - Vitax V-705 d Originalbetriebsanleitung

3

Produktbeschreibung

Bildmaterial
Die in diesem Handbuch abgebildeten Fotos von VITAX Schleifmaschinen und deren Maschinenteile sind nur symbolhaft
(Änderungen vorbehalten).

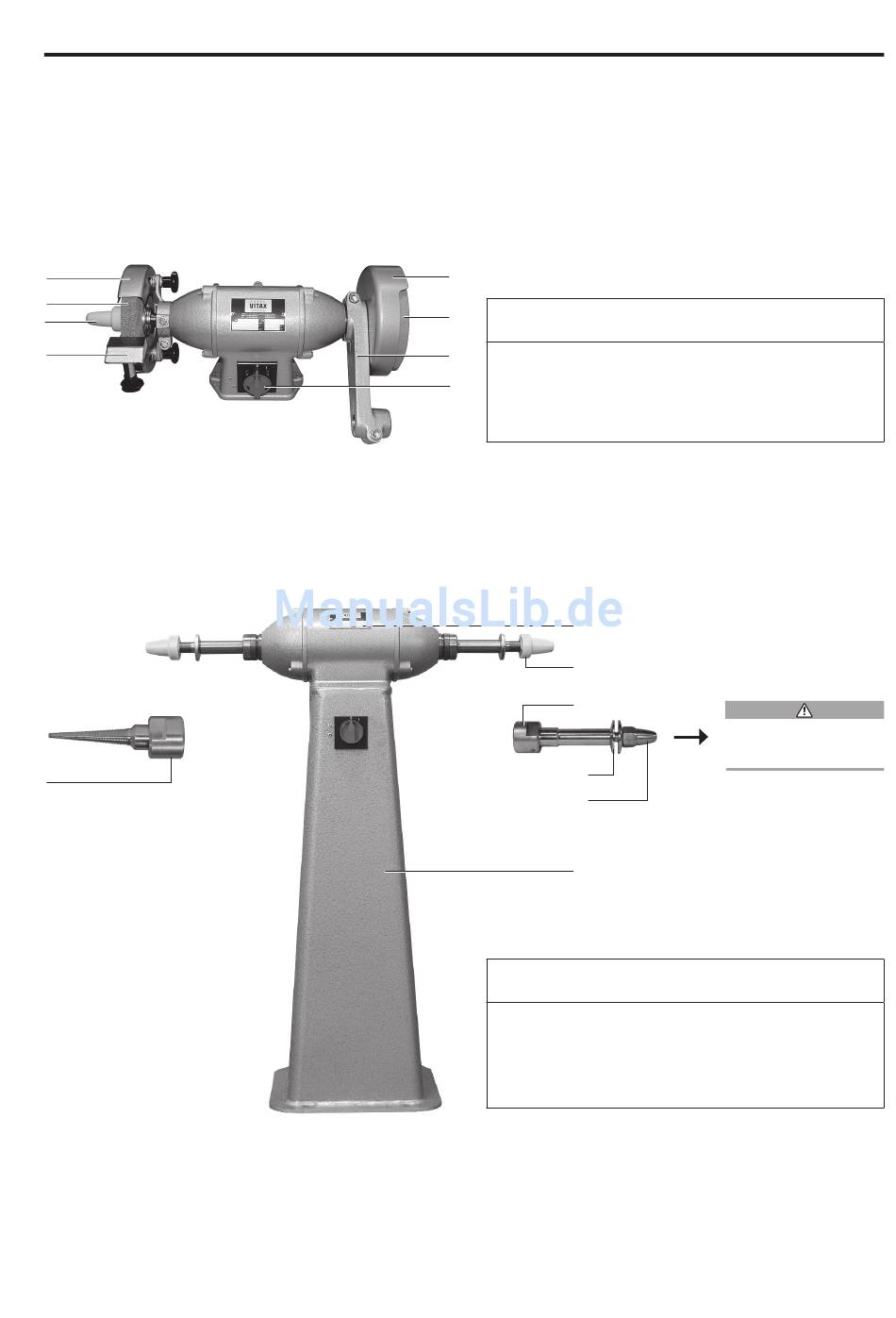

3.1 Übersicht Schleifmaschine Ausführung AT
1
2
3
4
3.2 Übersicht Poliermaschine Ausführung P
2
5
Stückliste VITAX Schleifmaschinen
6
Ausführung AT
7
1 Schutzhaube
2 Schleifscheibe Form 1
8
3 Wellenendschutzkappe
4 Werkstückauflage
5
6
1
3
4
7
Stückliste VITAX Poliermaschinen
Ausführung P
1
Polierdorn Form F
2
Polierdorn Form K
3
Pressflansch
4
Hutmutter
Betriebsanleitung VITAX Schleifmaschinen V-705 d
5 Berührungsschutz
6 Schleifscheibe Form 5
7 Universal-Tragarm
8 Maschinenschalter
Sicherheitshinweis
Kap. 4.4 beachten!
5
Typenschild
6
Wellenendschutzkappe
7
Maschinenständer
7
