GANGSCHALTUNG
SHIMANO NEXUS INTER 7
SCHALTUNG EINSTELLEN

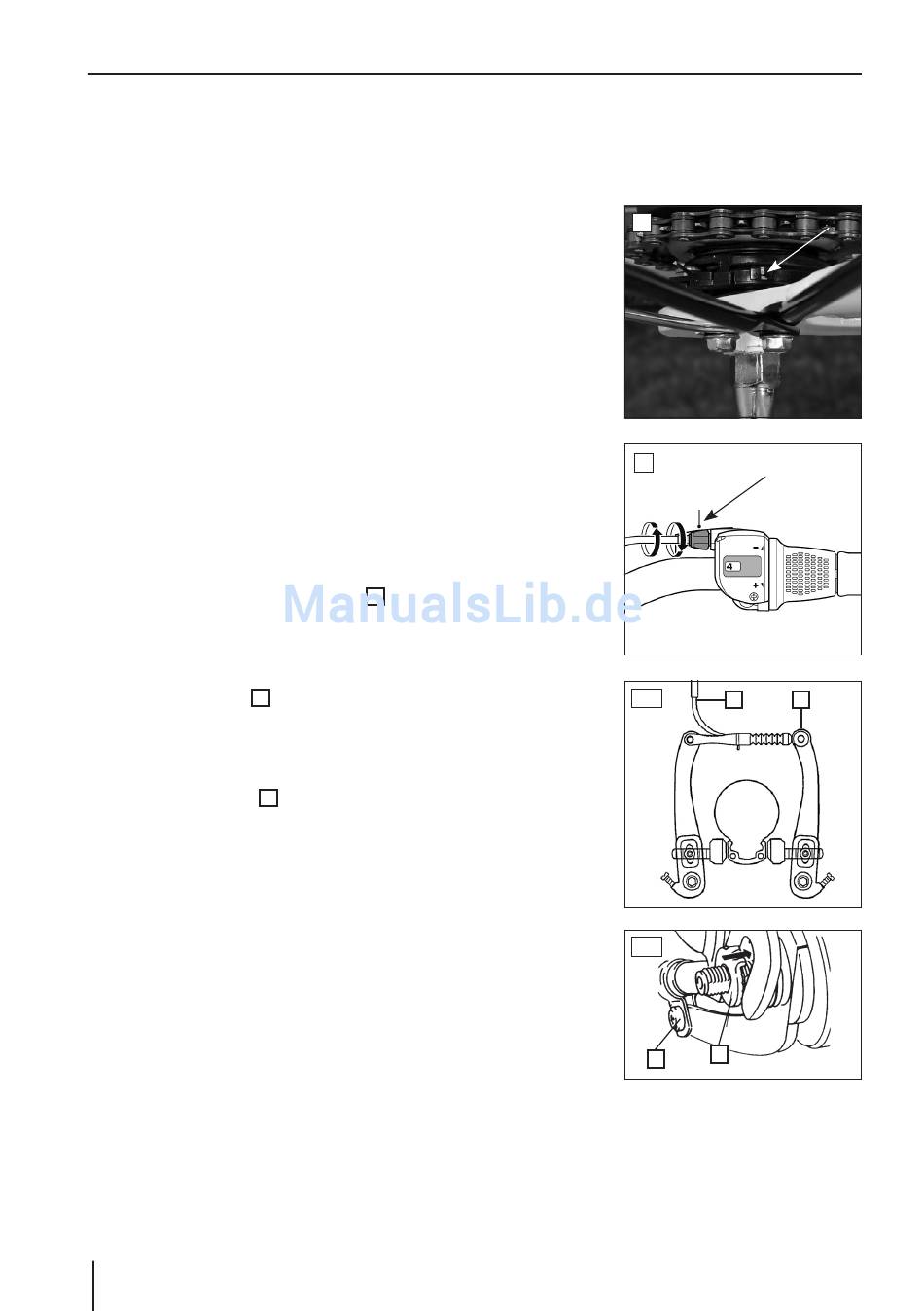

1. Schalten Sie den Drehgriff vom 1. in den 4. Gang.
2. Prüfen Sie die aktuelle Schalteinstellung, indem Sie
sich die beiden gelben Markierungen an der Hin-
terradnabe anschauen (s. Abb. Y). Die Schaltung ist
richtig eingestellt, wenn beide Markierungen genau
gegenüber, auf einer Höhe liegen.
3. Sie stellen die Schaltung nach, indem Sie an der
schwarzen Einstellschraube am Drehgriff der Gang-
schaltung, drehen (s. Abb. Z).
4. Überprüfen Sie die korrekte Funktion der Schal-
tung durch mehrmaliges Durchschalten der Gänge.
HINTERRAD AUSBAUEN
1. Schalten Sie den Drehgriff in den 1. Gang.
2. Hängen Sie den Bremszug
Führung, um das Laufrad später einfacher heraus-
nehmen zu können.
3. Lösen Sie den Bremsgegenhalter auf der linken Sei-
te des E-Bikes
1
4. Lösen Sie die Achsmuttern auf beiden Seiten des
Hinterrades mit einem 15-mm Schlüssel.
5. Nehmen Sie die beiden Achsmuttern samt Siche-
rungsscheiben
6. Ziehen Sie das Hinterrad aus dem Ausfallende he-
raus.
7. Um das Hinterrad vom Schaltzug zu lösen, drehen
Sie den Sicherungsring (Abb. AC) um ca. 45 Grad
gegen den Uhrzeigersinn. Sie können jetzt den Si-
cherungsring, sowie den Schaltarm vom Hinterrad
trennen.
32
(Abb. AA) aus seiner
1
(Abb. AB).
(Abb. AB) von der Achse ab.
2
Y
Z
AA
1
2
AB
2
1
