3. Wenn die Einstellung abgeschlossen ist und der Behälter
wieder abgesenkt wurde, stellen Sie mit den beiden
verstellbaren Anschlägen an den Drehplatten an beiden
Seiten des Behälters einen Abstand von 8,9 cm zwischen
der hinteren Eingangskante des Behälters und dem Boden
ein.
HINWEIS: Der Anschlag an der Fahrerseite befi ndet sich direkt
unterhalb des Endes der Zylinderkolbenstange und
ist in den Montagearm des Zylinders eingeschraubt.
Der Anschlag an der linken Seite befi ndet sich
direkt oberhalb der Drehplatte des Arms.
4. Wenn der Abstand von 8,9 cm eingestellt ist, müssen
Sie überprüfen, ob beide Anschläge gleichzeitig erreicht
werden. Die untere Vorderkante des Behälters muss sich
12,7 cm bis 15,2 cm oberhalb des Bodens befi nden. Die
beiden Anschlagsbolzengruppen müssen aufeinander
abgestimmt eingestellt werden, damit der Behälter
korrekt in der unteren Position eingestellt werden kann.
Falls die Stoßstange nach korrekter Einstellung des
Behälters niedriger liegt als der Rahmen, lösen Sie die
Befestigungsschrauben und ändern Sie die Position der
vorderen Stoßstange.
5. Heben Sie den Behälter an und drehen Sie ihn komplett.
6. Schalten Sie den Motor aus.
Seite 66
WARTUNG
WARNUNG
Verlassen Sie sich während der Durchführung von
Wartungsarbeiten niemals darauf, dass die Hydraulikzy-
linder den Behälter in der angehobenen Position halten.
Arretieren Sie immer den Sicherheitsarm, bevor Sie
Arbeiten am Entsorgungsbehälter durchführen.

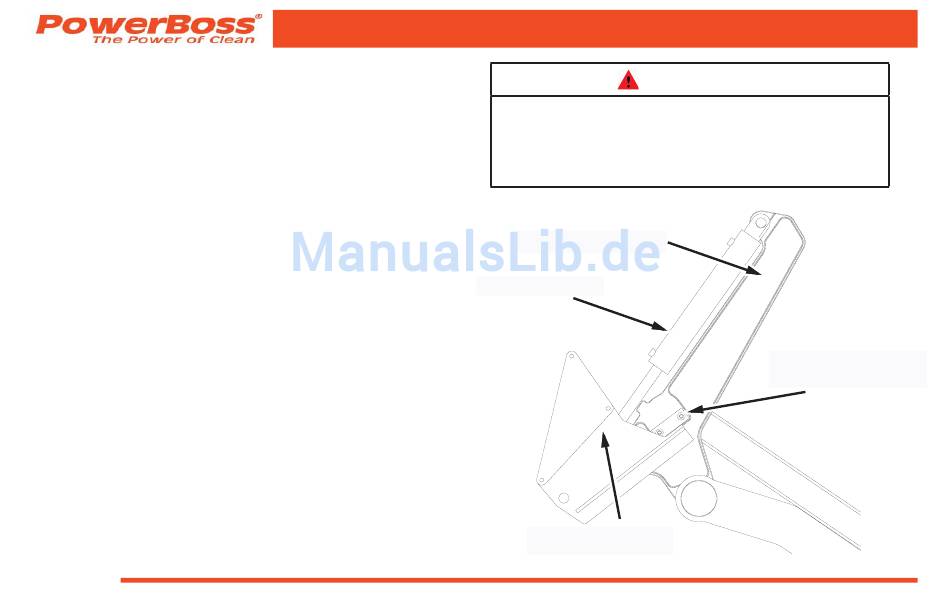

BEHÄLTERDREHARM
DREHZYLINDER
BEHÄLTERACHSE
Armadillo 9X Kehrmaschine #4100033 Vers. C 09/14
ANSCHLAG FÜR
DEN DREHZYLINDER
