Steinberg UR242 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für UR242:
Inhaltsverzeichnis

Werbung

Quicklinks

USB AUDIO INTERFACE
EN
DE
FR
ES
PT
I T
ZH
JA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Steinberg UR242

Inhaltszusammenfassung für Steinberg UR242

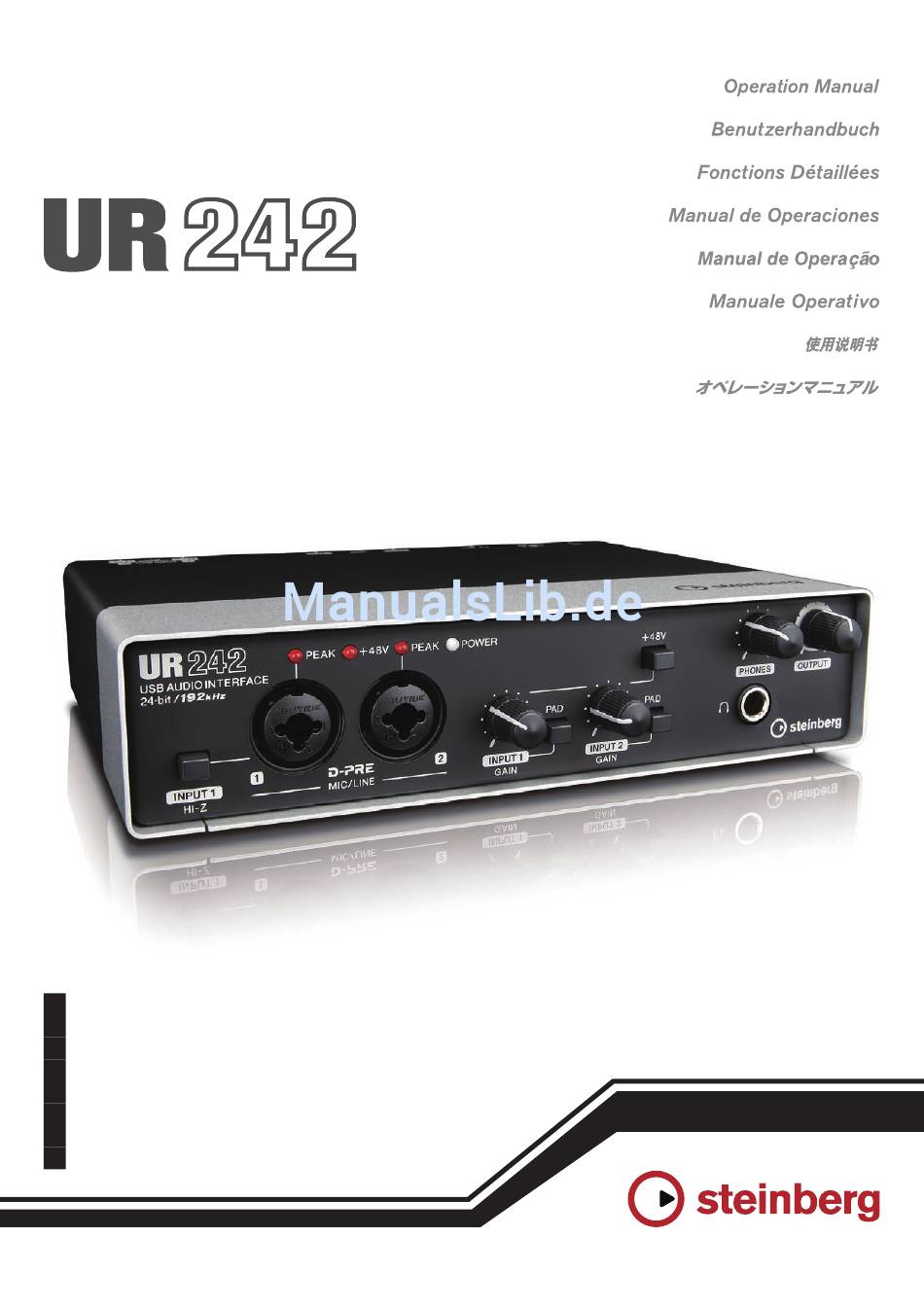

  • Seite 1 USB AUDIO INTERFACE...

  • Seite 2: Inhaltsverzeichnis

    Mitteilung vom Inhalt Entwicklerteam Mitteilung vom Entwicklerteam ....2 Vielen Dank für den Kauf des USB Audio Interface UR242. Das UR242 bietet dieselbe Klangqualität wie das früher Bedienelemente und Anschlüsse..3 erschienene UR44, besitzt jedoch ein kompaktes Design Vorderseite............ 3 mit nur zwei anstatt vier Mikrofonvorverstärkern, so dass es in der Größe eher dem UR22 ähnelt.

  • Seite 3: Bedienelemente Und Anschlüsse

    Reguliert den Eingangssignalpegel an der Buchse Korrekte Verwendung der HI-Z- oder LINE- [MIC/LINE 2]. Eingänge HI-Z: • Gitarre und Bass mit passiver Elektronik (nicht batteriebetrieben) LINE: • Effekt-Gerät, Vorverstärker, DI-Box • Gitarre und Bass mit aktiver Elektronik (batteriebetrieben) • Digitale Instrumente, beispielsweise Synthesizer Benutzerhandbuch UR242...
  • Seite 4 Schalten Sie die Phantomspannung immer aus, wenn sie nicht erforderlich ist. Bei Verwendung der Phantomspeisung beachten Sie bitte folgende Dinge, um Geräusche und mögliche Schäden am UR242 oder angeschlossenen Geräten zu vermeiden. • Wenn Sie an der Buchse [MIC/LINE 1/2] Geräte anschließen, die keine Phantomspeisung benötigen, schalten Sie unbedingt die...

  • Seite 5: Rückseite

    Zum Anschließen an einen Computer oder ein iPad. HINWEIS Es wird automatisch unterschieden, ob das Wählen Sie [Steinberg UR242-1] als MIDI-Port, wenn Sie eine angeschlossene Gerät ein Computer oder ein iPad ist. MIDI-Buchse mit einer iPad-App verwenden. Beachten Sie bitte, dass [Steinberg UR242-2] nicht verfügbar ist.

  • Seite 6: Software

    Einsatz des UR242 mit einem Computer beschrieben. Yamaha Steinberg USB Driver Yamaha Steinberg USB Driver ist eine Softwareanwendung, die eine Kommunikation zwischen dem UR242 und einem Computer ermöglicht. In den Einstellungen können Sie die Grundeinstellungen für den Audiotreiber konfigurieren (Windows) oder die Audiotreiberinformationen ablesen (Mac).
  • Seite 7 Steinberg USB]. Wählen Sie im Cubase-Menü [Geräte]  • Wählen Sie im Cubase-Menü [Geräte]  [Geräte konfigurieren...]. [Geräte konfigurieren…]  [Steinberg UR242]  [Einstellungen…]  [Open Config App]. HINWEIS Die Methode zum Öffnen des Einstellungsfensters ist für jede Anwendung verschieden.
  • Seite 8 Wählt das gewünschte Fenster von dspMixFx-UR242 aus. Das Symbol des ausgewählten Fensters leuchtet rot. So öffnen Sie das Fenster Menü Beschreibung Windows Hauptfenster (Seite [Alle Programme] oder [Alle Apps]  [Steinberg UR242]  [dspMixFx UR242] Setup-Fenster (Seite Informationsfenster (Seite [Programme]  [dspMixFx UR242] 7 Hilfe Bedienelemente und Funktionen Öffnet das Benutzerhandbuch (dieses Handbuch).

  • Seite 9: Kanalbereich

    Grenzfrequenz des Hochpassfilters auszuwählen, # +48V verwenden Sie das „Setup-Fenster“ (Seite 11) im Abschnitt Zeigt den Ein-/Aus-Status der Phantomspeisungsfunktion „dspMixFx UR242“. des Geräts an. 4 Phase $ Schieberegler Schaltet die Phasenumkehr des Signals ein (beleuchtet) Stellt den Signalpegel ein. und aus (dunkel).

  • Seite 10: Master-Bereich

    Wertebereich: –∞ dB +6,00 dB – mit Room Size (Raumgröße) verknüpft. Der einstellbare Wertebereich variiert je nach REV-X-Effekttyp. REV-X-Effekttyp Bereich Hall 0,103 Sek. – 31,0 Sek. Room 0,152 Sek. – 45,3 Sek. Plate 0,176 Sek. – 52,0 Sek. Benutzerhandbuch UR242...
  • Seite 11 2 INPUT 3/4 LEVEL Wählt den Eingangssignalpegel von [LINE INPUT 3/4] aus. MIX-Bereich Optionen: +4 dBu, –10 dBV Zeigt das MIX-Objekt an. Beim UR242 lässt sich nur MIX1 3 HPF einstellen. Schaltet die Grenzfrequenz des Hochpassfilters ein (beleuchtet) und aus (dunkel) (für [LINE INPUT 3/4] nicht verfügbar).
  • Seite 12 5 KNOB MOUSE CONTROL Informationsfenster Wählt die Methode für die Bedienung der Drehregler in Dieses Fenster zeigt Informationen über dspMixFx UR242 dspMixFx UR242 aus. und das Gerät an. Optionen Beschreibung Circular Ziehen Sie in kreisenden Bewegungen, um den Parameter zu erhöhen und zu verringern.

  • Seite 13: Spezialfenster Für Die Cubase-Serie

    Dies sind die Fenster zum Konfigurieren der Geräteeinstellungen in der Software der Cubase-Serie. Mit Hilfe der Spezialfenster für die Cubase-Serie können Sie die meisten der von dspMixFx UR242 konfigurierten Parameter konfigurieren. Es stehen zwei Arten von Fenstern zur Verfügung: Input Settings (Eingangseinstellungen) und Hardware Setup (Hardware-Einrichtung).

  • Seite 14: Bedienelemente Und Funktionen

    Mono-Eingangsbus angezeigt werden soll. und aus (dunkel). Stellen Sie beim Stereobus die Kombination [UR242 Input 1] und [UR242 Input 2] oder [UR242 Input 3] und 3 Hochpassfilter [UR242 Input 4] ein, so dass diese als [HARDWARE] Schaltet den Hochpassfilter ein (beleuchtet) und aus angezeigt wird.
  • Seite 15 Stellt die Nachhallzeit des REV-X ein. Dieser Parameter ist mit Room Size (Raumgröße) verknüpft. Der einstellbare Wertebereich variiert je nach REV-X-Typ. REV-X-Typ Bereich Hall 0,103 Sek. – 31,0 Sek. Room 0,152 Sek. – 45,3 Sek. Plate 0,176 Sek. – 52,0 Sek. Benutzerhandbuch UR242...

  • Seite 16: Settings-Fenster

    Sweet Spot Morphing Channel Strip Zeigt das zum REV-X gesendete Ausspielsignal an. Der Effekt namens „Sweet Spot Morphing Channel Strip“ Beim UR242 ist dies nur Mix 1 L/R. (kurz „Channel Strip“ bzw. Channel Strip) ist ein Multieffekt, der Kompression und EQ (Klangregelung) beinhaltet.
  • Seite 17 Die senkrechte Achse repräsentiert den Ausgangspegel des Signals und die waagerechte Achse den Eingangspegel. ) Dämpfungsanzeige Zeigt die Pegelabsenkung an. ! DRIVE Stellt ein, in welchem Ausmaß der Kompressor angewendet wird. Je größer der Wert, desto stärker der Effekt. Wertebereich: 0,00 – 10,00 Benutzerhandbuch UR242...
  • Seite 18 • Klicken Sie auf „REV-X-Bearbeitung“ (Seite 15) im Wertebereich: 0,50 – 16,00 Abschnitt „Reverb-Routing-Fenster“. 5 MID F Von dspMixFx UR242 Stellt die Mittenfrequenz des mittleren Bandes ein. Klicken Sie auf „REV-X-Bearbeitung“ (Seite 10) im Wertebereich: 20,0 Hz – 20,0 kHz Abschnitt „Master-Bereich“.
  • Seite 19 Wertebereich: 0 – 10 • Sie können die Parameter feiner einstellen, indem 6 HPF Sie die [UMSCHALT]-Taste gedrückt halten, während Sie die entsprechenden Dreh- und Stellt die Grenzfrequenz des Hochpassfilters ein. Schieberegler ziehen. Wertebereich: 20 Hz – 8,0 kHz Benutzerhandbuch UR242...
  • Seite 20 Wählen Sie bei „Effekt-Typ“ „Guitar Amp Classics“ aus, und klicken Sie dann auf „Effektbearbeitung“ im Eingangseinstellungsfenster (Seite 14). Von dspMixFx UR242 aus Wählen Sie bei „Effekt-Typ“ „Guitar Amp Classics“ aus, und klicken Sie dann auf „Effektbearbeitung“ im Diesen Verstärkertyp verwenden Sie, wenn Sie leicht Kanalbereich (Seite übersteuerte verzerrte Klänge benötigen.
  • Seite 21 MASTER-Regler relativ weit aufgedreht werden, um die Leistungsstufe für eine optimalen Klang anzusteuern. Der Regler OUTPUT stellt den Ausgangspegel des Verstärkermodells ein, ohne die Verzerrung oder den Klang zu beeinflussen. Hiermit kann die Gesamtlautstärke der Gitarre eingestellt werden, ohne andere Klangaspekte zu verändern. Benutzerhandbuch UR242...

  • Seite 22: Bedienung Des Ur242

    HINWEIS • Für den Anschluss des UR242 an ein iPad benötigen Sie das Apple iPad Camera Connection Kit oder den Lightning auf USB Kamera-Adapter. • Für die neuesten Informationen zu kompatiblen iOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg.

  • Seite 23: Konfigurieren Der Audiotreibereinstellungen Der Daw-Software

    USB ASIO] ein. Stellen Sie die Verstärkungsregler so ein, dass das [PEAK]-Lämpchen bei maximaler Lautstärke kurz aufblinkt. Nehmen Sie die für den UR242 passenden Audio- Interface-Einstellungen vor. Singen Sie in das Mikrofon, und stellen Sie währenddessen mit dem [PHONES]-Regler Die Audiotreibereinstellungen sind nun abgeschlossen.
  • Seite 24 Cubase-Serie zu finden ist. Andere Programme als die Cubase-Serie Starten Sie Ihre DAW-Software. Öffnen Sie dspMixFx UR242. Anweisungen zum Öffnen von dspMixFx UR242 finden Sie im Abschnitt „So öffnen Sie das Fenster“ (Seite Stellen Sie mit dem [INPUT GAIN]-Regler am Gerät den Signalpegel des Mikrofons ein.

  • Seite 25: Problembehandlung

    Problembehandlung Problembehandlung Das [POWER]-Lämpchen Ist der Netzadapter korrekt angeschlossen? leuchtet nicht. Das UR242-Gerät ist kein über den Bus mit Strom versorgtes Gerät. Weitere Informationen zum Einschalten des [ ]-Schalters finden Sie im Abschnitt „Einführung“. Kein Ton Wurde TOOLS for UR242 korrekt installiert? Weitere Informationen zur Durchführung der Installation von TOOLS for UR242...
  • Seite 26 Ist die [Pad]-Schalterfunktion richtig eingestellt? Schalten Sie den [Pad]-Schalter ein, wenn Sie Mikrofone mit hoher Eingangsempfindlichkeit oder Geräte mit Leitungspegel an den Buchsen [MIC/LINE 1/2] anschließen. Für neueste Support-Informationen besuchen Sie die unten angegebene Website von Steinberg. http://www.steinberg.de/ Benutzerhandbuch UR242...

  • Seite 27: Anhang

    Die maximale Anzahl gleichzeitig nutzbarer Kanaleffekt- und Guitar-Amp-Classics-Instanzen ist wie folgt eingeschränkt. Ein Kanaleffekt kann z. B. für zwei Monokanäle verwendet werden, während gleichzeitig Guitar Amp Classics für einen Monokanal verwendet wird. Kanaleffekt Guitar Amp Classics Mono Stereo Mono Stereo Benutzerhandbuch UR242...

  • Seite 28: Blockschaltbilder

    Anhang Blockschaltbilder UR242 – 44,1/48/88,2/96 kHz Benutzerhandbuch UR242...
  • Seite 29 Anhang UR242 – 176,4/192 kHz Benutzerhandbuch UR242...
  • Seite 30 Anhang UR242 – 44,1/88,2/96 kHz – iPad Benutzerhandbuch UR242...
  • Seite 31 Anhang UR242 – 176,4/192 kHz – iPad Benutzerhandbuch UR242...
  • Seite 32 Steinberg Website http://www.steinberg.net/ Manual Development Department © 2015 Yamaha Corporation LBA0 Published 1/2015 发行...
