CS DSR 520 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DSR 520
Digitaler SAT-Receiver
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS DSR 520

Inhaltszusammenfassung für CS DSR 520

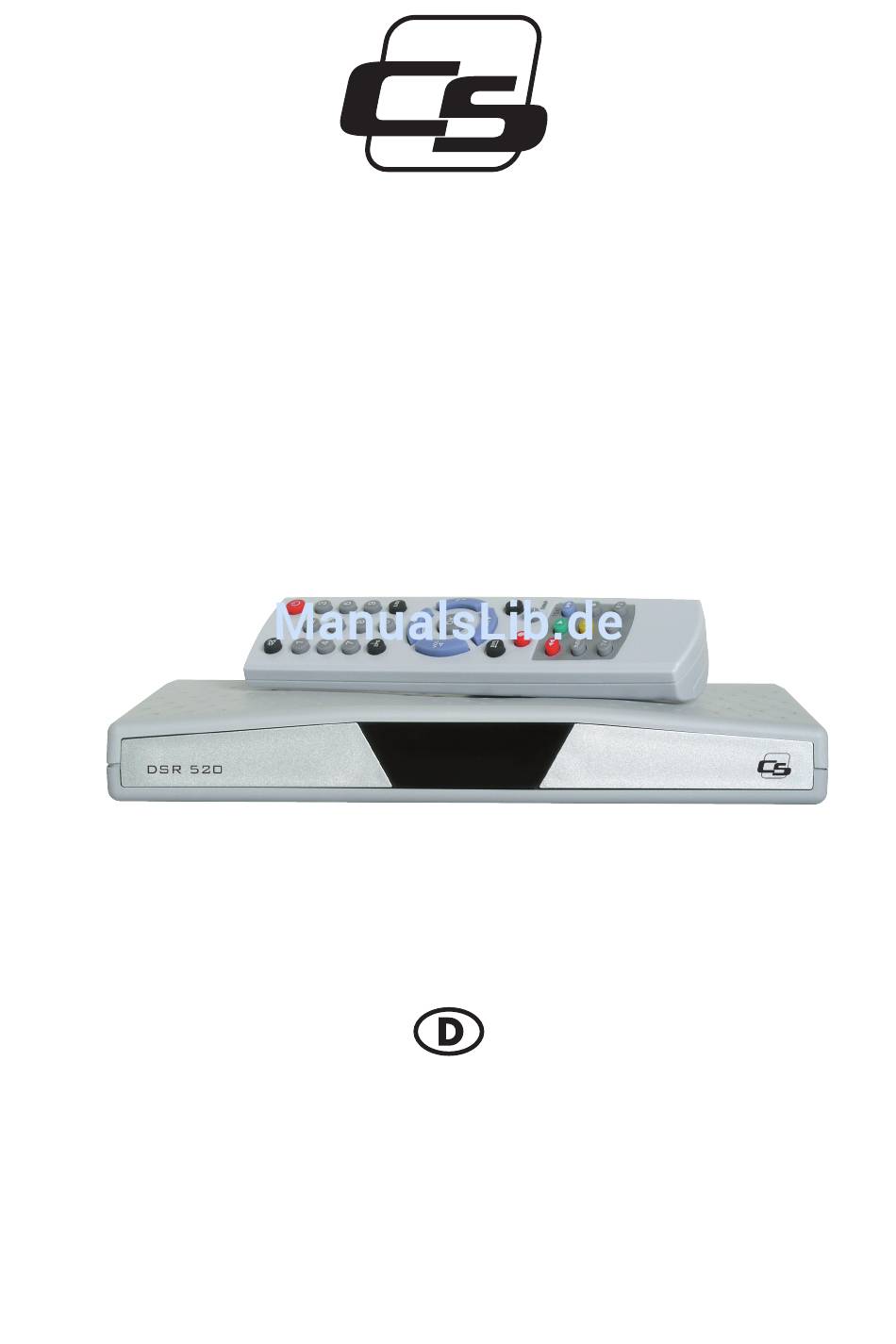

  • Seite 1 DSR 520 Digitaler SAT-Receiver Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Inhalt Inhalt............................3 Allgemeines..........................4 Sicherheits-.und.Aufstellhinweise....................4 Bedienelemente,.Anzeigen.und.Anschlüsse................6 Anschließen.des.Receivers......................7 Fernbedienung..........................8 Erstinstallation..........................9 Bedienung.des.Receivers......................10 Einstellungen..........................12 Einstellungen.–.Geräte-Setup....................12 Einstellungen.–.OSD-Darstellung..................13 Einstellungen.–.Ton......................13 Einstellungen.–.Untertitel.....................14 Installation..........................14 Installation – LNB-Konfiguration...................14 Installation.–.Sendersuche....................15 Installation.–.Werkszustand....................16 Installation.–.Softwaredownload..................17 Installation.–.Motoreinstellungen..................19 Senderliste..........................20 Senderliste.–.Manuell.sortieren....................20 Senderliste.–.Favoriten.bearbeiten..................21 Senderliste.–.Satelliten.löschen...................21 Timer............................21 Timer.–.Sleep-Timer.

  • Seite 4: Allgemeines

    Allgemeines Garantie Die. Garantiezeit. beginnt. mit. dem. Kauf. des. Gerätes.. Diesen. Zeitpunkt. weisen. Sie. bitte. durch. den. Kaufbeleg.(Kassenzettel,.Rechnung,.Lieferschein.u..ä.).nach..Bewahren.Sie.diese.Unterlagen.bitte. sorgfältig.auf..Unsere.Garantieleistung.richtet.sich.nach.unseren,.zum.Zeitpunkt.des.Kaufes.gültigen,. Garantiebedingungen.. Bringen. Sie. im. Reparaturfall. bitte. das. Gerät. zu. Ihrem. Fachhändler. oder. senden.Sie.es.dorthin.ein. Das. Gerät. ist. mit. dem. CE-Zeichen. gekennzeichnet. und. entspricht. damit. den. Das.

  • Seite 5: Netzanschluss

    Netzanschluss ACHTUNG: Bei. Geräten. mit. mitgeliefertem. Steckernetzteil. verwenden. Sie. ausschließlich. das. mitgelieferte. Original-Steckernetzteil!. Das. Steckernetzteil. /. der. Netzstecker. darf. nur. an. eine. Netzspannung. von. . 230.V~/50.Hz.angeschlossen.werden..Das.Steckernetzteil./.der.Netzstecker.muss.jederzeit.erreichbar. sein,.um.das.Gerät.vom.Netz.trennen.zu.können..Das.Steckernetzteil./.den.Netzstecker.nur.an.einer. geerdeten.Netzsteckdose.anschließen!. Das. Steckernetzteil. /. der. Netzstecker. des. Gerätes. darf. erst. angeschlossen. werden,. nachdem. die. Installation.vorschriftsmäßig.beendet.ist..Wenn.das.Steckernetzteil../.der.Netzstecker.des.Gerätes.

  • Seite 6: Bedienelemente,.Anzeigen.und.anschlüsse

    Bedienelemente, Anzeigen und Anschlüsse Gerätevorderseite 1. Displayanzeige.oder.1a.LED-Anzeige:. Displayanzeige Receiver.im.Standby-Betrieb. Programmanzeige grün Receiver.ist.eingeschaltet rEC. Timer.ist.aktiviert FAIL Kurzschluss.oder.Überlast.am.Antenneneingang Geräterückseite .2. Anschluß.für.Steckernetzteil.12VDC .3. IF.Input.Digital.–.Antennenbuchse.für.die.Haus-.oder.Zimmerantenne. .4..VCR-Scartbuchse.zum.Anschluss.eines.Videorecorders..5. TV-Scartbuchse.zum.Anschluss.des.Receivers.an.einen.Fernseher..

  • Seite 7: Anschließen.des.receivers

    Anschließen des Receivers Die entsprechenden Beschriftungen finden Sie an der Geräterückseite (siehe Zeichnung auf Seite.5). Satelliten Antenne anschließen Verbinden.Sie.das.Koaxial-Kabel.von.Ihrer.Satellitenanlage.mit.der.Buchse.IF-INPUT.DIGITAL.(3). Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“ eingeblendet, dann ist ein Kurzschluss im LNB-Kabel oder im LNB vorhanden.

  • Seite 8: Fernbedienung

    Fernbedienung Ein-/Aus-Taste Tonstopp.(MUTE) Direkteingabe.von.Programmplatznummern. Im.Menü:.Eingabe.von.Programmparametern EPG/i. Aufruf.des.elektronischen.Programmführers.(EPG). LIST. Anzeige.der.Senderliste. VOL◀ ▶ Lautstärke.regeln. Im.Menü:.In.Listen.blättern.oder.Eingabewerte.ändern. CH ▲ ▼ Programmwechsel. Im.Menü:.Auswahl.der.Menüzeile. Kurzeinblendung.der.Programminformationen. Im.Menü:.Öffnen,.Bestätigen.oder.Bearbeiten.des. gerade.markierten.Eintrags SWAP. Schaltet.zwischen.den.beiden.zuletzt.gewählten. Programmen.um. Im.Menü:.Programme.verschieben.und.Listen wechseln. EXIT Verlassen.des.gerade.aktiven.Menüs.oder.der. OSD-Einblendung.. MENU Aktiviert.das.Hauptmenü..(Zurück.mit.EXIT). Umschaltung.zwischen.TV-.und.RADIO-Modus. RADIO Umschaltung.zwischen.TV-.und.RADIO-Modus. Rote. Bewegt.den.Cursor.in.den.Menüs.Video-.und.Ton-Option. Taste.. nach.unten. Blaue. Schaltet.den.Videotext.ein. Taste Gelbe.

  • Seite 9: Einsetzen Der Batterien

    Einsetzen der Batterien Öffnen.Sie.den.Batteriefachdeckel.an.der.Unterseite.der.Fernbedienung.und.setzen.Sie.die.beiden. Batterien.1,5.V.(Typ:.AAA).ein..Achten.Sie.dabei.auf.richtige.Polung! HINWEIS: Wenn. einzelne. Fernbedienbefehle. nicht. mehr. oder. nicht. richtig. ausgeführt. werden,. sollte. der. Batteriesatz. erneuert. werden.. Batterien. dürfen. nicht. übermäßiger. Wärme. ausgesetzt. werden.. Trockenbatterien.dürfen.nicht.geladen.werden. Erstinstallation Nachdem. Sie. die. Sicherheitshinweise. durchgelesen. haben,. und. die. im. Kapitel. Anschließen. des. Receivers.

  • Seite 10: Bedienung.des.receivers

    Bedienung des Receivers Ein- und Ausschalten -. Sie. können. den. Receiver. mit. den. Tasten,. OK,. den. Programmwechseltasten. oder. mit. einer. der. Zifferntasten.einschalten..Der.zuletzt.aktive.Programmplatz.wird.angezeigt..(z..B..0015) -. Der.Digital-Receiver.wird.mit.der.Taste. .in.Bereitschaft.(Stand-By).geschaltet..Displayanzeige:. HINWEIS: Nur.durch.Ziehen.des.Netzsteckers.ist.der.Digitalreceiver.vollständig.vom.Stromnetz.getrennt. Betriebsart wählen Sie. können. zwischen. den. Betriebsarten. TV. (Fernsehprogramme). und. RADIO. (Radioprogramme). wählen. -.Die.gewünschte.Betriebsart.mit.RADIO.oder.TV.wählen.
  • Seite 11 Durch. zweimaliges. Drücken. der. Taste. LIST. wird. folgendes. Menü. angezeigt: Favoritenliste:. Persönliche.Liste.Ihrer.Lieblingsprogramme. Radioliste:. Liste.der.gespeicherten.Radioprogramme. TV-Liste:. Liste.der.gespeicherten.TV-Programme. Alphabet:. Liste.der.gespeicherten.TV-.bzw..Radioprogramme. in.alphabetischer.Reihenfolge Mit.CH s oder.CH t.die.gewünschte.Liste.wählen.und.mit.OK.aktivieren. Danach.mit.CH s oder.CH t.das.gewünschte.Programm.wählen.und.mit.OK.aktivieren. In.der.Alphabet-Liste.sind.alle.Programme.alphabetisch.geordnet..Um.ein.Programm.zu.suchen. wechseln. Sie. mit. SWAP. in. das. Fenster. mit. den. Buchstaben.. Mit. CH s t. und. VOL ◀ ▶. den. Anfangsbuchstaben.des.gesuchten.Programms.wählen.und.mit.OK.bestätigen..Nun.wird.die.Seite.

  • Seite 12: Einstellungen

    Einstellungen Im.Menü.Einstellungen.wird.die.Grundfunktionalität.des.Receivers.festgelegt. Mit. den. gespeicherten. Einstellungen. ist. beim. Anschluss. des. Receivers. an. eine. funktionsfähige,. digitaltaugliche. ASTRA-Satellitenanlage. der. Empfang. von. ASTRA-. Programmen. sofort. möglich.. Lediglich.die.Abweichung.der.Ortszeit.muss.evtl..korrigiert.werden,.damit.die.eingeblendete.Uhrzeit. und.die.Sendezeiten.korrekt.angezeigt.werden. HINWEIS: Die. verschiedenen. Möglichkeiten. der. Bedienung. werden. in. einer. Einblendung. am. unteren. Bildschirmrand.erklärt.. Mit.den.Tasten.VOL ◀ ▶.können.die.Einstellungen.verändert.werden..Beim.Verlassen.des.Menüs. (Taste.EXIT).werden.Sie.aufgefordert.die.vorgenommenen.Änderungen.zu.speichern.(Ja).oder.die.

  • Seite 13: Einstellungen.-.Osd-Darstellung

    4) Bildformat Zur.Anpassung.an.Ihr.Fernsehgerät.kann.mit.den.Tasten.VOL ◀ ▶ das.Signal-Format.(4:3,.16:9). gewählt.werden. 5) Bildanpassung Mit. den. Tasten. VOL ◀ ▶ wird. der. Scart-Ausgangssignal-Mode,. abhängig. vom. Signalformat,. gewählt:.Pan.&.Scan,.Letterbox,.Pillarbox.oder.Zentrum. Drücken. Sie. EXIT. um. das. Menü. zu. verlassen.. Wählen. Sie. mit. den. Tasten. VOL ◀ ▶. ob. Sie. die. vorgenommenen.Änderungen.speichern.wollen.(Ja).oder.die.vorherigen.Einstellungen.beibehalten.

  • Seite 14: Einstellungen.-.Untertitel

    Einstellungen – Untertitel 1) Untertitel Mit. den. Tasten. VOL ◀ ▶ können. Sie. die. Anzeige. von. Untertiteln.ein-.bzw..ausschalten.. 2) Untertitelsprache Mit. den. Tasten. VOL ◀ ▶ können. Sie. die. Sprache. auswählen,.die.als.Untertitel.angezeigt.werden.soll..Wenn. keine. Untertitel. gesendet. werden,. wird. ein. „-“. Zeichen. angezeigt. Drücken. Sie. EXIT. um. das. Menü. zu. verlassen.. Wählen. Sie. mit. den. Tasten. VOL ◀ ▶. ob. Sie. die. vorgenommenen.Änderungen.speichern.wollen.(Ja).oder.die.vorherigen.Einstellungen.beibehalten.

  • Seite 15: Installation.-.Sendersuche

    5) DiSEqC-Schalter Wird.der.Receiver.an.eine.Satellitenanlage.zum.gleichzeitigen.Empfang.von.mehreren.Satelliten. (Multifeedanlage). angeschlossen,. dann. weisen. Sie. dem. jeweiligen. LNB. (Menüzeile. 1). seinen. Eingang.mit.den.Tasten.VOL ◀ ▶ am.DiSEqC-Schalter.zu. 6) Toneburst-Schalter Wird.der.Receiver.an.eine.Satellitenanlage.zum.gleichzeitigen.Empfang.von.mehreren.Satelliten. (Multifeedanlage).angeschlossen,..dann.weisen.Sie.dem.jeweiligen.LNB.(Menü- zeile.1).seinen.Eingang.mit.den.Tasten.VOL ◀ ▶ am.Toneburst-Schalter.zu. 7) DiSEqC-Modus Mit.den.Tasten.VOL ◀ ▶ können.Sie.den.DiSEqC-Modus.wählen..Wählen.Sie.DiSEqC.1.0.für.fest. installierte.und.DiSEqC 1.2.für.motorgesteuerte.Anlagen..Wenn.Sie.DiSEqC.1.2.ausgewählt.haben,. erscheint.im.Menü.Installation.der.Menüpunkt.Motor-Einstellungen. Sofern mit diesem Gerät Anlagen gesteuert werden sollen, die zum Empfang von mehr als einem Satelliten in der Lage sind und nicht auf "Multiempfangsbasis"...

  • Seite 16: Sendersuche

    Sendersuche Bewegen.Sie.den.Cursor.mit.den.Tasten.CH st.auf.die.Zeile.Satellit.und.stellen.Sie.mit.den. Tasten.VOL ◀ ▶.den.gewünschten.Satelliten.ein. Zeile.Suchmodus.mit.CH st.wählen.und.mit.den.Tasten.VOL ◀ ▶.den.gewünschten.Such. Modus.auswählen. Transponder:. In. diesem. Modus. wird. nur. ein. Transponder. durchsucht.. Dazu. müssen. die. Frequenz,. die. Polarisation. und. die. Symbolrate. des. Transponders. eingegeben. werden. Satelliten:.. In.diesem.Modus.werden.die.Transponder.der.in.der.Senderliste.gespeicherten. Programme.nach.neuen.Sendern.durchsucht. In.der.Zeile.Verschlüsselt.wählen.Sie.mit.den.Tasten.VOL ◀ ▶.ob.bei.der.Sendersuche.auch. . verschlüsselte.Sender.mit.gesucht.werden.sollen.

  • Seite 17: Installation.-.Softwaredownload

    Installation – Softwaredownload Diese.Funktion.ermöglicht.es.Ihnen,.die.Betriebssoftware.des.Receivers.sowie.die.Menü-Texte.und. die. Programmliste. über. den. Satelliten.Astra. 19.2°. Ost. zu. aktualisieren.. Voraussetzung. ist. jedoch,. dass.Ihre.Satellitenanlage.für.den.Empfang.dieses.Satelliten.installiert.ist..Ihre.aktuelle.Senderliste. wird.beim.Softwareupdate.nicht.verändert. ACHTUNG: Bei.einem.Software-Update.wird.die.aktuelle.Betiebssoftware.Ihres.Receivers.gelöscht.und.eine.neue. Version.der.Software.installiert.. Bei.einem.Update.der.Senderliste.wird.die.Werkssenderliste.durch.die.neue.Senderliste.ersetzt. Bei. einem. Update. der. OSD-Texte. werden. die. aktuell. abgespeicherten. Menütexte. gelöscht. und. aktualisiert. Der.Updatevorgang.ist.in.folgende.Teilschritte.untergliedert: 1. Update-Menü öffnen: Wählen. Sie. im. Installationsmenü. mit. den. Tasten. CH. ts. die. Zeile. Softwaredownload. aus. und. bestätigen.Sie.mit.OK..
  • Seite 18 2. Auswahl der verfügbaren Daten: Je. nach. Verfügbarkeit. der. Download-Dateien. (Neue Software verfügbar). können. Sie. mit. CHts zwischen.folgenden.Daten.wählen: Software:.. Betriebssoftware.des.Digitalreceivers Senderliste:.Programmliste.des.Digitalreceivers. OSD-Texte:. Alle.auf.dem.Bildschirm.dargestellten.Menütexte.des.Digitalreceivers Information:.Informationen.über.die.zum.Download.bereitstehenden.Dateien,..z.B..Versionsnummer,.Neuerungen,.Beachtenswertes.etc. Bei.a.).bis.c.).wählen.Sie.mit.OK.aus,.ob.Sie.die.entsprechenden.Daten.aktualisieren.wollen.( ).oder. µ nicht.( ). Es.ist.möglich,.dass.bei.der.Auswahl.automatisch.ein.weiterer.Punkt.aktiv.wird,.weil.das. Update.die.zusätzlichen.Daten.benötigt. In.der.Zeile.Information.wählen.Sie.aus.(VOL◀ /.VOL ▶),.zu.welchen.der.verfügbaren.Datenblöcken,. Sie.nähere.Informationen.empfangen.möchten: Alle:. Zu.allen.verfügbaren.Datenblöcken Keine:..Zu.keiner.der.verfügbaren.Datenblöcke Software:.. Zur.Software. OSD-Texte:..Zu.den.Menü-Texten Senderliste:..

  • Seite 19: Installation.-.Motoreinstellungen

    Installation – Motoreinstellungen Ihr.Digital-Receiver.ist.für.den.Betrieb.an.einer.Drehanlage.(DiSEqC-Level.1.2).geeignet..Mit.Hilfe. der.DiSEqC-Steuerung.haben.Sie.die.Möglichkeit,.einen.entsprechenden.Motor.über.die.vorhandene. Koaxialleitung.zu.steuern. Wählen.Sie.zunächst.im.Menü.LNB-Konfiguration.den.DiSEqC-Modus.1.2.aus..Verlassen.Sie.dann. das.Menü.mit.EXIT.und.wählen.Sie.mit.den.Tasten CH.ts.Motor-Einstellungen,.drücken.Sie.OK. Sofern mit diesem Gerät Anlagen gesteuert werden sollen, die zum Empfang mehr einem Satelliten in der Lage sind und nicht "Multiempfangsbasis" arbeiten, anstelle eines Universal-LNB die Verwendung eines DiSEqC-LNB notwendig, das nicht in der Lage ist ein getastetes 22 kHz-Signal zu verarbeiten.

  • Seite 20: Senderliste

    Motorbefehle: Taste.-.:. Dreht.die.Antenne.nach.Osten Taste.+:. Dreht.die.Antenne.nach.Westen Taste.OK:. Hält.den.Motor.anhalten Taste.1:. Setzt.den.Ostanschlag.der.Antenne Taste.2:. Setzt.den.Westanschlag.der.Antenne Taste.3:. Löscht.die.Anschläge.der.Antenne Taste.4:. Dreht.auf.die.eingestellte.Antennenposition Taste.5:. Feinjustage.des.Motors.in.östlicher.Richtung Taste.6:. Feinjustage.des.Motors.in.westlicher.Richtung Taste.7:. Berechnet.die.Antennenposition.neu Taste.8:. Speichert.die.momentane.Antennenposition.unter.den.gewählten.Satelliten.ab Rote.Taste:. Startet.den.Sendersuchlauf Grundeinstellung der Drehanlage: Installieren. Sie. zuerst. den. Motor. und. die. Antenne. nach. den. Angaben. des. Herstellers.. Im. Menü. Einstellungen.–.Installation.–.LNB-Konfiguration.muss.der.Menüpunkt.DiSEqC-Modus.auf.DiSEqC.1.2.

  • Seite 21: Senderliste.-.Favoriten.bearbeiten

    b) Programme sortieren Zu. verschiebendes. Programm. mit. CH t. wählen. und. mit. OK. markieren,. es. können. jetzt. noch.weitere.Programme.mit.CH s t.gewählt.und.mit.OK.markiert.werden..Mit.CH s t. den. Programmplatz. wählen,. vor. dem. die. markierten. Programme. eingefügt. werden. sollen.. Zum. Verschieben.der.Programme.die.gelbe.Taste.drücken.. Senderliste – Favoriten bearbeiten Sie.können.Ihre.Lieblingsprogramme.in.einer.Favoritenliste.abspeichern..Bewegen.Sie.den.Cursor. im.Menü.Senderliste.mit.den.Tasten.CH s t.auf.die.Zeile.Favoritenliste bearbeiten.und.drücken.

  • Seite 22: Timer.-.Sleep-Timer

    Timer – Sleep-Timer Bewegen. Sie. den. Cursor. im. Menü. Timer. mit. den. Tasten. CH s t. auf. die. Zeile. Sleep-Timer. und. drücken.Sie.die.Taste.OK..Es.erscheint.folgendes.Menü: Ausschaltzeit eingeben: 1.. Zeile.Ausschalten um.mit.OK.bestätigen. 2.. Mit.0-9.die.gewünschte.Ausschaltzeit.eingeben.und.OK.bestätigen. 3.. Zeile.Aktivieren.mit.CH st.wählen. 4.. Mit.VOL ◀ ▶.Ausschalttimer.aktivieren.(Ein).oder.deaktivieren.(Aus). 5.. Einstellung.beenden,.dazu.EXIT und.anschließend.OK drücken.. Mit.der.Taste.EXIT.die.Menüs.ausblenden..Der.Digital-Receiver.schaltet.sich.zur.voreingestellten.Zeit.

  • Seite 23: Information

    7.. Programm.mit.CH st.und.VOL ◀ ▶.aus.der.Programmliste.wählen.und.mit.OK.bestätigen. 8.. Zeile.Status.mit.CH st.wählen. 9.. Mit.VOL ◀ ▶.Aufnahmetimer.aktivieren.(Ein).oder.deaktivieren.(Aus). 10.. Einstellung.beenden,.dazu.EXIT und.anschließend.OK drücken.. 11.. D rücken.Sie.die.Taste.EXIT,.um.die.Menüs.auszublenden..Der.Digital-Receiver.schaltet.sich.zur. voreingestellten.Zeit.ein..Im.Display.wird.dann.„rEC.“.angezeigt..Ist.ein.Timer.aktiviert,.dann.lässt. sich.der.Receiver.nicht.mehr.bedienen..Sie.können.aber.das.Menü.Aufnahme-Timer“.aufrufen.und. den.Timer.deaktivieren. HINWEIS: Die. Ortszeit. des. Receivers. muss. korrekt. eingestellt. sein,. sowie. Ihr. Videorecorder. entsprechend. programmiert.werden. Information Bewegen.Sie.den.Cursor.im.Hauptmenü.mit.den.Tasten.CH s t.auf.die.Zeile.Information.und. drücken.

  • Seite 24: Epg.-.Elektronischer.programmführer

    Durch.erneutes.Drücken.der.blauen.Taste.schalten.Sie.in.den.Mixbetrieb..Dabei.wird.der.Hintergrund. der.Videotextseite.transparent.dargestellt.und.Sie.können.das.laufende.Programm.und.den.Videotext. gleichzeitig.sehen..Mit.der.blauen.Taste.schalten.Sie.wieder.zurück.auf.Normalbetrieb. Um.den.Videotext.zu.verlassen,.drücken.Sie.EXIT. EPG – Elektronischer Programmführer DVB-konforme.Sender.bieten.zu.ihrem.Programm.Informationen.wie.den.Titel,.die.Sendezeit.und.eine. Beschreibung.der.Sendungen.an.. Durch. Drücken. der. Taste. i/EPG. wird. die. das. Menü. Vorschau. aufgerufen.. Hier. sehen. Sie. alle. Sendungen. mit. den. Sendezeiten,. die. der. eingestellte. Sender. überträgt.. Die. aktuelle. Sendung. ist. farblich.hervorgehoben. Mit.CH.s t.und.VOL ◀ ▶.wählen.Sie.die.Sendung,.über.die.Sie.sich.informieren.wollen..Durch. Drücken.der.Taste.OK.erhalten.Sie.ausführliche.Informationen.zu.dieser.Sendung..Mit.den.Tasten.

  • Seite 25: Fehlersuche

    Fehlersuche Bei.allen.elektrischen.Geräten.können.Störungen.auftreten..Dabei.muss.es.sich.jedoch.nicht.immer. um.einen.Defekt.am.Gerät.handeln..Meist.liegt.die.Ursache.der.Störung.an.mangelhaften.Zuleitungen,. Steckverbindungen.oder.an.Fehlern.beim.Anschluss..Bevor.Sie.also.Ihr.Gerät.zum.Service.bringen,. prüfen.Sie.bitte.folgende.Punkte: Problem mögliche Ursachen Abhilfe, Tipps Gerät.lässt.sich Steckernetzteil.nicht.eingesteckt Sitz.des.Steckernetzteils.prüfen, nicht.einschalten Steckdose.mit.einem.anderen. elektrischen.Gerät.ausprobieren Die.Batterien.der.Fernbedienung Batterien.austauschen sind.leer Kein.bzw..schlechtes. Am.Fernsehgerät.ist.der.falsche Anschluss.und.Einstellung.des. Bild Eingangskanal.gewählt Fernsehgerätes.prüfen Anschlusskabel.ist. Anschlusskabel.ersetzen.bzw.. möglicherweise.defekt.oder.nicht. korrekt.einstecken richtig.eingesteckt Kein.Ton Lautstärke.zu.niedrig.eingestellt Lautstärke.erhöhen Kabel.defekt.oder.falsch. Kabel.und.Anschlüsse.prüfen angeschlossen Fernbedienung Entfernung.zu.groß Näher.an.das.Gerät.gehen,. funktioniert.nicht direkt.auf.den.Receiver.zeigen Batterien.verbraucht.oder.nicht.

  • Seite 26: Leisten.sie.einen.beitrag.zum.umweltschutz

    Leisten Sie einen Beitrag zum Umweltschutz Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte.Batterien.zurückzugeben..Sie.können.Ihre.alten.Batterien.bei.öffentlichen.Sammelstellen. Ihrer.Gemeinde.oder.überall.dort.abgeben,.wo.Batterien.der.betreffenden.Art.verkauft.werden Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb =.Batterie.enthält.Blei Cd =.Batterie.enthält.Cadmium Hg =.Batterie.enthält.Quecksilber Hinweise zum Umweltschutz Wenn.dieses.Gerät.eines.Tages.ausgedient.hat,.sollten.Sie.es.nicht.einfach.in.den.Hausmüll.werfen.. Sicher.gibt.es.in.Ihrer.Gemeinde.einen.Wertstoff-.oder.Recyclinghof,.über.den.Altgeräte.angenommen. und.einer.Verwertung.zugeführt.werden.
  • Seite 28 Christian Schwaiger GmbH Würzburger Straße 1 D-0 Langenzenn/Germany Hotline + (0)101-0  www.schwaiger.de...
