Tevion DVB-S 294 Bedienungsanleitung Seite 4

DVB_S_294.book Seite 2 Mittwoch, 25. November 2009 6:13 18

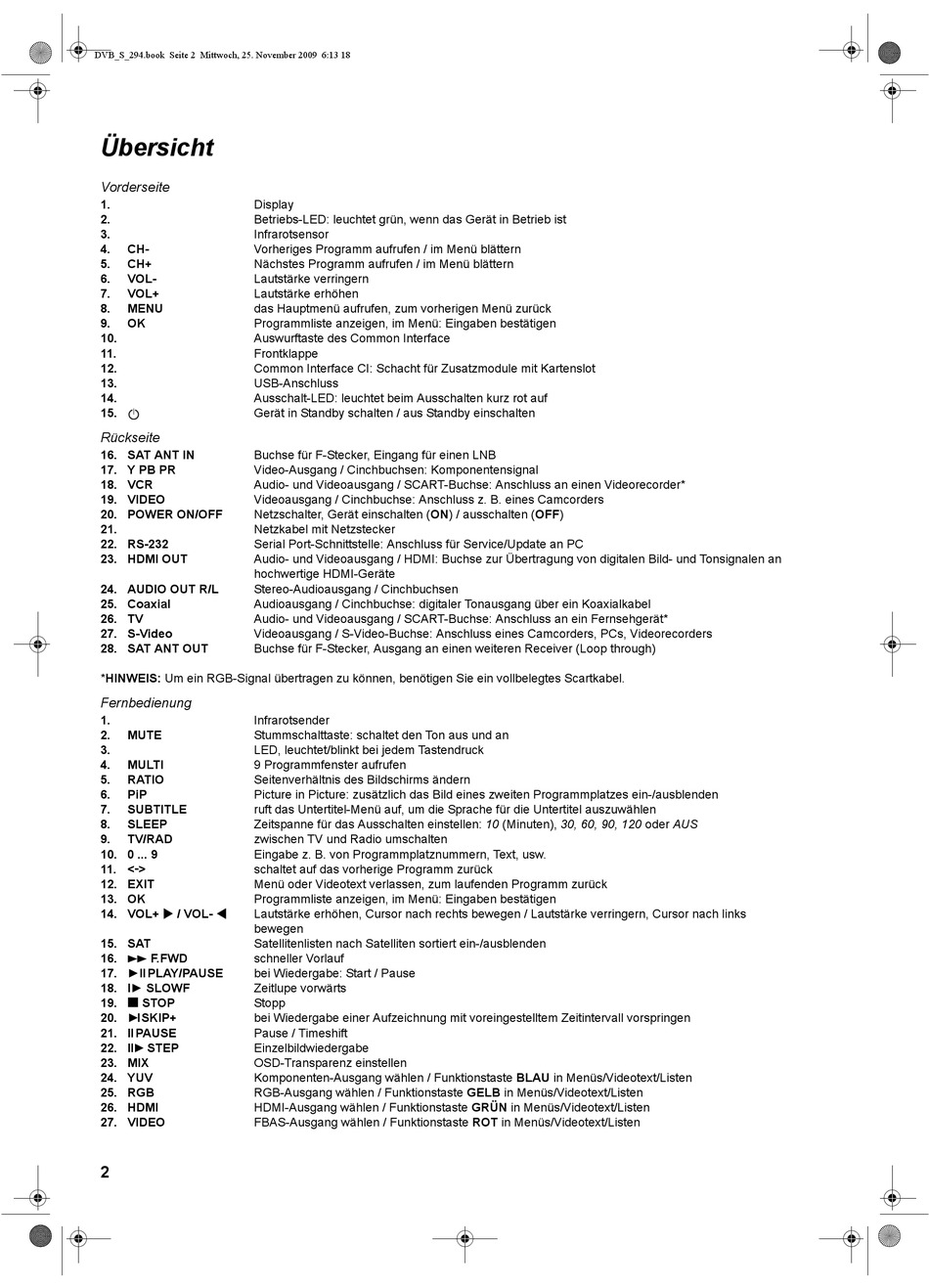

Übersicht
Vorderseite
1. Display
2. Betriebs-LED: leuchtet grün, wenn das Gerät in Betrieb ist
3. Infrarotsensor
4. CH- Vorheriges Programm aufrufen / im Menü blättern
5. CH+ Nächstes Programm aufrufen / im Menü blättern
6. VOL- Lautstärke verringern
7. VOL+ Lautstärke erhöhen
8. MENU das Hauptmenü aufrufen, zum vorherigen Menü zurück
9. OK Programmliste anzeigen, im Menü: Eingaben bestätigen
10. Auswurftaste des Common Interface
11. Frontklappe
12. Common Interface CI: Schacht für Zusatzmodule mit Kartenslot
13. USB-Anschluss
14. Ausschalt-LED: leuchtet beim Ausschalten kurz rot auf
15. Gerät in Standby schalten / aus Standby einschalten
Rückseite
16. SAT ANT IN Buchse für F-Stecker, Eingang für einen LNB
17. Y PB PR Video-Ausgang / Cinchbuchsen: Komponentensignal
18. VCR Audio- und Videoausgang / SCART-Buchse: Anschluss an einen Videorecorder*
19. VIDEO Videoausgang / Cinchbuchse: Anschluss z. B. eines Camcorders
20. POWER ON/OFF Netzschalter, Gerät einschalten (ON) / ausschalten (OFF)
21. Netzkabel mit Netzstecker
22. RS-232 Serial Port-Schnittstelle: Anschluss für Service/Update an PC
23. HDMI OUT Audio- und Videoausgang / HDMI: Buchse zur Übertragung von digitalen Bild- und Tonsignalen an
hochwertige HDMI-Geräte
24. AUDIO OUT R/L Stereo-Audioausgang / Cinchbuchsen
25. Coaxial Audioausgang / Cinchbuchse: digitaler Tonausgang über ein Koaxialkabel
26. TV Audio- und Videoausgang / SCART-Buchse: Anschluss an ein Fernsehgerät*
27. S-Video Videoausgang / S-Video-Buchse: Anschluss eines Camcorders, PCs, Videorecorders
28. SAT ANT OUT Buchse für F-Stecker, Ausgang an einen weiteren Receiver (Loop through)
*HINWEIS: Um ein RGB-Signal übertragen zu können, benötigen Sie ein vollbelegtes Scartkabel.
Fernbedienung
1. Infrarotsender
2. MUTE Stummschalttaste: schaltet den Ton aus und an
3. LED, leuchtet/blinkt bei jedem Tastendruck
4. MULTI 9 Programmfenster aufrufen
5. RATIO Seitenverhältnis des Bildschirms ändern
6. PiP Picture in Picture: zusätzlich das Bild eines zweiten Programmplatzes ein-/ausblenden
7. SUBTITLE ruft das Untertitel-Menü auf, um die Sprache für die Untertitel auszuwählen
8. SLEEP Zeitspanne für das Ausschalten einstellen: 10 (Minuten), 30, 60, 90, 120 oder AUS
9. TV/RAD zwischen TV und Radio umschalten
10. 0 ... 9 Eingabe z. B. von Programmplatznummern, Text, usw.
11. < - >
schaltet auf das vorherige Programm zurück
12. EXIT Menü oder Videotext verlassen, zum laufenden Programm zurück
13. OK Programmliste anzeigen, im Menü: Eingaben bestätigen
14. VOL+  / VOL- 
Lautstärke erhöhen, Cursor nach rechts bewegen / Lautstärke verringern, Cursor nach links
bewegen
15. SAT Satellitenlisten nach Satelliten sortiert ein-/ausblenden
16. ¡ F.FWD schneller Vorlauf
17. ►I I PLAY/PAUSE bei Wiedergabe: Start / Pause
18. I► SLOWF Zeitlupe vorwärts
7
19. STOP Stopp
20. ► I SKIP+ bei Wiedergabe einer Aufzeichnung mit voreingestelltem Zeitintervall vorspringen
21. I I PAUSE Pause / Timeshift
22. I I ► STEP Einzelbildwiedergabe
23. MIX OSD-Transparenz einstellen
24. YUV Komponenten-Ausgang wählen / Funktionstaste BLAU in Menüs/Videotext/Listen
25. RGB RGB-Ausgang wählen / Funktionstaste GELB in Menüs/Videotext/Listen
26. HDMI HDMI-Ausgang wählen / Funktionstaste GRÜN in Menüs/Videotext/Listen
27. VIDEO FBAS-Ausgang wählen / Funktionstaste ROT in Menüs/Videotext/Listen
2
