DVB_S_294.book Seite 8 Mittwoch, 25. November 2009 6:13 18
Durch die DiSEqC-Technik sind sehr viele Anschlussvarianten möglich:
• eine fest ausgerichtete SAT-Antenne,
• bis zu 4 fest ausgerichtete SAT-Antennen mit einem DiSEqC-4fach-Umschalter,
• eine drehbare DiSEqC 1.2-Rotoranlage
HINWEISE:
Ein-Kabel-Anlagen: Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben, bei der alle
Teilnehmer mit demselben Kabel von der Antenne versorgt werden, so spricht man von einer „Ein-Kabel-Lösung/Ein-Kabel-
Anlage". Sollte Ihr Receiver damit nicht funktionieren, müssen gegebenenfalls die LNB-Spannung über das Menü Systemein-
stellungen / Anderes unter LNB Versorgung auf Aus gestellt und die LNB-Frequenz verändert werden. Details hierzu entnehmen
Sie bitte der Dokumentation Ihrer Ein-Kabel-Anlage.
Monoblock-LNB: Wenn Sie einen LNB-Monoblock verwenden, sind umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss 1
für EUTELSAT und Anschluss 2 für ASTRA, möglich. Bei Satellitenwechsel stellen Sie die Signale im Menü Installation / An-
tenneneinstellung unter DiSEqC1.0 auf Anschluss 1 oder Anschluss 2 um.

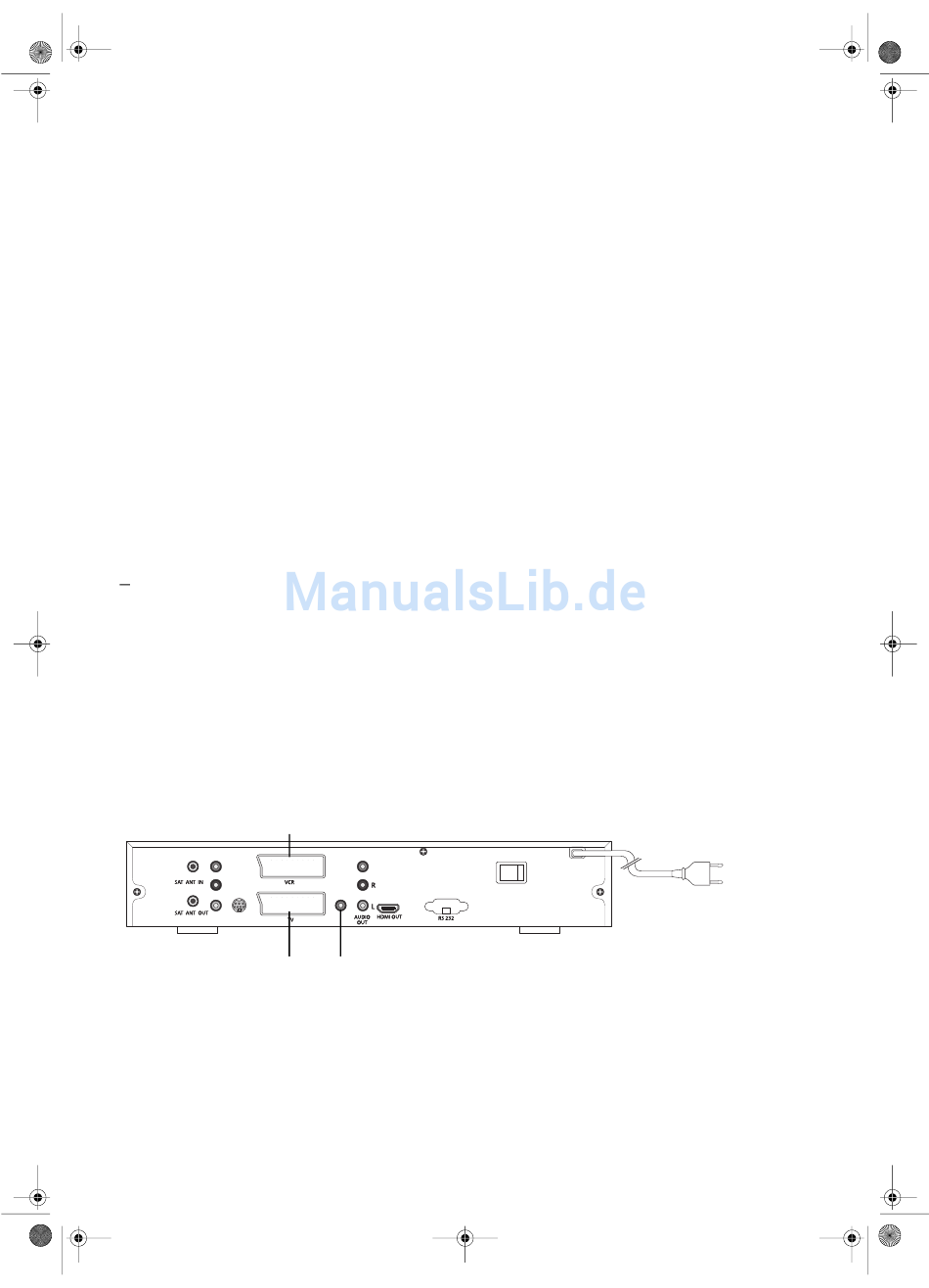

4.1 Anschlüsse
VORSICHT!
Achten Sie darauf, dass der Satellitenreceiver und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen.
Lesen Sie auch die Bedienungsanleitungen der Geräte, die Sie anschließen.
Antenne mit dem Satellitenreceiver verbinden
Der Netzstecker ist nicht eingesteckt.
• Schließen Sie die Antenne an das Gerät an. Stecken Sie den Stecker des Koaxialkabels vorsichtig auf die Buchse SAT ANT IN
und verschrauben Sie die Überwurfmutter des Steckers mit der Buchse.
Anschluss an das TV-Gerät
Ein TV-Gerät schließen Sie, je nach Anschlussmöglichkeit, entweder mit ...
... einem HDMI-Kabel an die Buchse HDMI OUT an.
... einem vollbelegten SCART-Kabel an die Buchse TV an.
Die Videoausgänge Video, Y/PB/PR und S-Video benötigen eine zusätzliche Audioausgabe entweder über die Cinchbuchsen
AUDIO OUT R/L (Stereoton) oder Coaxial (Digitalton an Dolby Digital/DTS-Hardware-Decoder).
Ändern Sie zum Wiedergabegerät passende Einstellungen, wie Display-Modus und Bildformat, im Menü unter Systemein-
stellungen / TV-System.
Anschluss an einen Video-/DVD-Recorder
HINWEIS: Eine Aufzeichnung mit VPS ist bei digitalem Satellitenempfang nicht möglich! Setzen Sie die Anfangs- und Endzeiten
der Aufnahme an Ihrem Video-/DVD-Recorder manuell.
Verbinden Sie den Video- oder DVD-Recorder und den Satellitenreceiver mit einem vollbelegten SCART-Kabel. Der Recorder wird
an die Buchse VCR angeschlossen.
Über die SCART-Buchse VCR ist es möglich, Programme aufzuzeichnen und die Wiedergabe von Videoaufnahmen zur TV-Buch-
se durchzuschleifen.
Video-/DVD-Recorder anschließen
Y
PB
PR
S-Video
TV anschließen
Anschluss an die Stereo-/Dolby-Surround-Anlage
Der Ton der TV- und Radioprogramme kann über Ihre Stereo- oder Dolby-Surroundanlage wiedergegeben werden. Verbinden Sie
die Buchse Coaxial über ein Cinch-Kabel mit einem digitalen Eingang an Ihrer Stereo- oder Dolby-Surroundanlage mit Dolby
Digital/DTS-Hardware-Decoder.
8
Video
Coaxial
Stereo-/Dolby-Surround-Anlage anschließen
(Dolby digital 5.1)
ON OFF
POWER
