Arcon Titan 6000 S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Arcon Anleitungen
  4. Empfänger
  5. Titan 6000 S
  6. Bedienungsanleitung

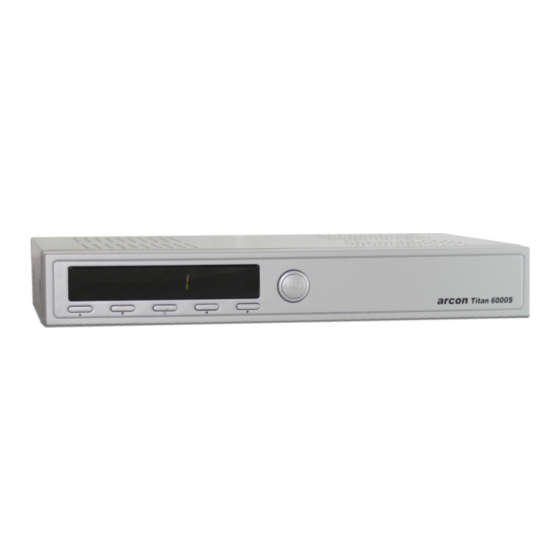

Arcon Titan 6000 S Bedienungsanleitung

Vorschau anzeigen
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung
Digitaler Satellitenreceiver
arcon
Free to Air
Titan 6000 S
Titan
Titan
Titan
6000 S
6000 S
6000 S
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arcon Titan 6000 S

Inhaltszusammenfassung für Arcon Titan 6000 S

  • Seite 1 Bedienungsanleitung Digitaler Satellitenreceiver Free to Air Titan Titan 6000 S Titan Titan 6000 S 6000 S 6000 S arcon...

  • Seite 3: Inhaltsverzeichnis

    Diese Bedienungsanleitung hilft Ihnen beim • Bestimmungsgemäßen, • sicheren und • wirtschaftlichen Gebrauch des digitalen Satelliten-Receivers arcon Titan 6000 S, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen.
  • Seite 4 Konfiguration > Wiedergabe (Anschlusseinstellungen) Seite 20 Konfiguration > Satellitensysteme Seite 21 Konfiguration > Empfang (Anpassung an die Antenne) Seite 22 Weitere Grundeinstellungen in der Übersicht Seite 22 Konfiguration > OSD / EPG Seite 22 Konfiguration > Werkseinstellung Seite 24 Konfiguration > Allgemein > Menü (Sondereinstellungen) Seite 24 Funktionssperre Seite 25...

  • Seite 5: Grundlegende Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in dieser Bedienungsanleitung. Grundlegende Sicherheitshinweise Der elektrische Anschluss • Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.

  • Seite 6: Der Richtige Umgang Mit Batterien

    WEEE - Reg.-Nr.: DE 97076859 Bestimmungsgemäßer Gebrauch Der digitale Satelliten-Receiver Titan 6000 S dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise.

  • Seite 7: Ausstattungsmerkmale

    Ausstattungsmerkmale DVB-S Receiver • Schnelles OSD • Grosse Schrift für bessere Lesbarkeit (aspect value 0,58) • Schnelle Senderumschaltung für Zapping • Keine Verzögerungen beim Menüaufbau • Signalstärkeanzeige • 3 Spiele, Kalender • EPG-Informationen für aktuelle mit Verlaufsbalken und folgende Sendung •...
  • Seite 8 Timer • 60 Timer-Einträge mit EPG Titel • Steuerung über Datum oder eine beliebige Kombination aus Wochentagen • Direkte Timerprogrammierung aus dem EPG heraus • VCR-Aufnahmesteuerung über SCART-Pin 8 an der VCR Scartbuchse Sonstige Features • Unterstützung aller Audiokanäle für mehrsprachige Sendungen zusätzliche Radiosender...

  • Seite 9: Kurzbeschreibung

    00 49 5023 / 9814-98 E-Mail: info@arcon-gmbh.de Internet: www.arcon-gmbh.de Garantie Die Gewährleistungszeit für den digitalen Satelliten-Receiver Titan 6000 S entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Konformitätserklärung Die Firma gmbh erklärt hiermit für dieses Produkt die Übereinstimmung mit arcon folgenden Richtlinien und Normen: Das auf dem Gerät angebrachte CE Zeichen bedeutet, das es den EMC Richtlinien...

  • Seite 10: Mitgeliefertes Zubehör

    Mitgeliefertes Zubehör Bedienungsanleitung zum Gerät in deutscher Sprache Infrarot Fernbedienung 2 Batterien für die Fernbedienung Typ „AAA“ 1.5 Volt Lieferbares Zubehör: Externer Infrarotempfänger, Vesa Halterung zur Montage des Gerätes an der Rückseite eines Flachbildschirms.

  • Seite 11: Beschreibung Der Frontelemente

    Beschreibung der Frontelemente Bedientasten „►“ = Lautstärke erhöhen. Cursorbewegung nach rechts. „▲“ Programmplatz aufwärts wählen. Cursorbewegung nach oben „▼“ Programmplatz abwärts wählen. Cursorbewegung nach unten „◄“ Lautstärke verringern. Cursorbewegung nach links „ “ Gerät in Standby schalten Display LED Display Die TIMER-LED leuchtet durchgängig, wenn mindestens ein Timer programmiert ist.

  • Seite 12: Beschreibung Der Fernbedienung

    Beschreibung der Fernbedienung Hinweis zur Fernbedienung: Einige Tasten auf der Fernbedienung sind bei diesem Gerätetyp zur Zeit ohne Funktion, da die Fernbedienung für mehrere Gerätetypen identisch ist. Einige dieser Funktionen erhalten ggfs. in Zukunft eine Funktion zugewiesen wenn Sie das Gerät z.B.
  • Seite 13 Zifferneingabe in entsprechenden Menüs. Im Normalbetrieb rufen Sie über diese Taste die Auswahl der Favoritenliste auf. List Durch das Betätigen dieser Taste rufen Sie im normalen Modus die Programmliste auf, um einen schnellen und komfortablen Zugriff auf alle Programme zu bekommen. In einigen Menüs des EPG dient die Taste dazu die Daten des EPG in den Timer zu übernehmen.
  • Seite 14 TEXT Teletext aufrufen. Im Rass Betrieb in den aktiven Modus wechseln. Senderübergreifende EPG Suche manuell starten. Option Optionsumschaltung für diverse Programmveranstalter z.B. Premiere Sportkanäle. Zusätzlich zur Auswahl der gewünschten Audionorm. Play Wiedergabe bzw. Aufruf Menüs Festplatte (nur Festplattengeräten) Pause Standbild- Pause aufrufen. In der EPG Übersicht stundenweise vorblättern.

  • Seite 15: Beschreibung Der Geräterückseite

    Gerät in den TV Modus schalten. Menü Aufrufen des Receivermenüs um in die Receivereinstellungen zu gelangen. Radio Gerät in den Radiobetrieb umschalten. Format Manuelle Umschaltung des Bildschirmformates 16:9 / 4:3 / Letterbox im laufenden Betrieb. Beschreibung der Geräterückseite 1 = LNB-Eingang Auf diesem Eingang liegt eine Versorgungsspannung zum LNB.

  • Seite 16: Alle Anschlussmöglichkeiten Im Überblick

    Alle Anschlussmöglichkeiten im Überblick Anschluss an die Antennenanlage Für die einwandfreie Funktion dieses Geräts ist eine fachgerecht montierte und optimal ausgerichtete Antenne für den digitalen Satellitenempfang erforderlich. Achten Sie darauf, dass die Kabel niemals eingeklemmt werden und keine scharfen oder heißen Gegenstände berühren und dass bei allen Geräten, an denen Sie Anschlussarbeiten ausführen, der Netzstecker gezogen ist.

  • Seite 17: Anschluss An Tv Und Videogeräte

    Anschluss an TV und Videogeräte Das Gerät verfügt über drei Arten von Video- Audioausgängen mit unterschiedlicher Signalqualität und Belegung. Am HDMI Anschluss steht das Videosignal und Audiosignal in der besten digitalen Qualität zur Verfügung. Verwenden Sie diesen Anschluss, wenn Ihr TV-Gerät ebenfalls darüber verfügt. Im Menü des Receiver haben Sie die Möglichkeit die Auflösungen 576i / 576p und 1080i zu wählen.

  • Seite 18: Anschluss An Hifi-Anlage Und Pc

    Programmlisten am PC zu editieren und die Programmlisten sowohl vom PC auf den Receiver und umgekehrt zu übertragen. Entsprechende Software und eine Anleitung für diese Möglichkeiten erhalten Sie über unsere Homepage www.arcon-gmbh.de. Wichtiger Hinweis und Empfehlung bei auftretenden Störungen: Aufgrund der Frequenzvergaben kommt es bei der Kombination DECT-Telefon (schnurlose Telefone) und Digitaltransponder im Bereich der ZF-Frequenz 1880 MHz häufig zu Störungen.

  • Seite 19: Inbetriebnahme Und Grundeinstellungen

    Anschlusskabel, die zwischen Receiver und Antennendose verwendet werden. Achten Sie hierbei besonders auf ein hohes Schirmungsmaß der Kabel, oder fertigen selbst Kabel aus hochwertigem Antennenkabel (sog. Class A Kabel) und entsprechend erhältlichen F- Steckern. Auch bei Audio- und Videoverbindungen sollten Sie auf die Qualität der Anschlusskabel achten.

  • Seite 20: Konfiguration > Wiedergabe (Anschlusseinstellungen)

    Low-Power Stand-by Ihr Gerät verbraucht im Standby Modus zwar weniger Strom als im Betrieb, sie haben im Standby jedoch die Möglichkeit das Gerät über die Taste „Exit“ auf der Fernbedienung fast komplett auszuschalten. Im sogenannten „Low Power Modus“ hat das Gerät dann eine Leistungsaufnahme unter 2 Watt. In diesem Modus gehen allerdings die gesammelten EPG Daten zunächst verloren.

  • Seite 21: Konfiguration > Satellitensysteme

    Videoformat Hier können Sie das Videoformat RGB, YUV oder FBAS an der TV-Scartbuchse wählen. HDMI Modus: Hier legen Sie die übertragene Auflösung des HDMI Ausgangs fest. Wählen Sie die Einstellung 576i /576p oder 1080i entsprechend der Vorgabe Ihres Fernsehgerätes. Wir empfehlen die Einstellung nach Ihrem objektiven Bildeindruck vorzunehmen. Volume-Bypass Hier können Sie festlegen, ob die Lautstärkeregelung auch für die Anschlüsse am Receiver gilt, oder stets die volle Lautstärke ausgegeben werden soll.

  • Seite 22: Konfiguration > Empfang (Anpassung An Die Antenne)

    Einstellungen unter Konfiguration > Empfang Wenn Sie mehr als einen Satelliten empfangen, können Sie dazu die integrierte DiSEqC 1.0-Steuerung aktivieren. Wählen Sie in der Zeile „Gerätesteuerung“ die Einstellung „DiSEqC easy“ . Aktivieren Sie dann in den Zeilen darunter die Satelliten, die auf die einzelnen Eingänge geschaltet sind.
  • Seite 23 deutsch > Bildschirmeinblendung EPG > englisch > Electronic Programm Guide > deutsch > Elektronische Programmzeitschrift Die entsprechende Funktion der individuellen Einstellung entnehmen Sie bitte den ausführlichen Hilfetexten in den folgenden Abbildungen der jeweiligen Menüs. Diese werden natürlich auch im normalen Betrieb eingeblendet.

  • Seite 24: Konfiguration > Werkseinstellung

    Einstellungen unter Konfiguration > Werkseinstellung Mit dieser Funktion können Sie das Gerät auf die werkseitigen Einstellungen zurücksetzen. Alle von Ihnen vorgenommenen Einstellungen werden dabei gelöscht, und die Einstellungen so wiederhergestellt, wie Sie das Gerät erhalten haben. Dazu gehören auch alle Timer-Einstellungen. Lediglich die Senderliste wird nicht überschrieben.

  • Seite 25: Funktionssperre

    Funktionssperre Menüs Alle Funktionen uneingeschränkt. Lediglich die Taste Menü ist gesperrt. Hotel Alle Funktionen uneingeschränkt. Lediglich das Menü, die AV-Taste. und die Timereinstellungen sind gesperrt da diese Funktionen speziell in Hotels keine Anwendung finden und dort ggfs. zu Komplikationen führen könnten. Easy Alle Funktionen...
  • Seite 26 Systeminfo Mit dieser Funktion können Sie die Versionsnummer der Gerätesoftware und Diagnoseangaben vom Gerät auf dem Bildschirm anzeigen lassen. Bei Fragen oder im Servicefall haben Sie so alle erforderlichen Angaben zur Verfügung. Signalqualität Mit dieser Funktion können Sie sich Signalstärke und die Signalqualität (C/N) des Empfangssignals der Antenne anzeigen lassen.
  • Seite 27 Sleeptimer In diesem Menü können Sie eine Zeit vorwählen, zu der der Receiver automatisch in den Standby Betrieb schalten soll. Streaminfo In diesem Menü erhalten Sie detaillierte Informationen zum laufenden Programm. Diese Info können Sie auch im normalen Betrieb aufrufen, indem Sie die Stummtaste länger gedrückt halten.

  • Seite 28: Timer Programmieren

    Timer programmieren Der integrierte Timer dient dazu, die entsprechenden Start und Stopzeiten zur Aufnahme auf externe Geräte wie z.B. Video- oder DVD-Recorder zu steuern. Sie haben drei Möglichkeiten den Timer zu programmieren. Manuelle Programmierung Drücken Sie die Taste „Timer„ auf der Fernbedienung. Bestätigen Sie den hinterlegten Eintrag „Neuer Timer“...

  • Seite 29: Programmierung Aus Dem Epg

    Programmierung aus dem EPG Bei der Programmierung aus dem EPG werden Start- und Stoppzeit sowie Datum und Titel direkt aus den EPG Daten übernommen. Sie können sowohl in der senderbezogenen EPG Liste/Beschreibung als auch in der senderübergreifenden EPG-Übersicht mit der List-Taste direkt in den Timer springen oder die angewählte Sendung mittels der Taste „Timer“...

  • Seite 30: Epg Elektronischer Programmführer

    EPG Elektronischer Programmführer DVB-konforme Sender bieten zu Ihrem Programm Informationen wie den Titel und eine Beschreibung der laufenden und der folgenden Sendungen an. Zusätzlich können die Sender optional auch eine Programmübersicht für bis zu 64 Tage im Voraus senden. Im laufenden Programm gelangen Sie mit der „Info“ -Taste zum EPG. Dort werden zunächst ausführliche Informationen zur aktuellen Sendung angezeigt.

  • Seite 31: Senderübergreifender Epg

    Senderübergreifender EPG Den senderbezogenen EPG erreichen Sie über die Taste „EPG“ Ihrer Fernbedienung. Beim ersten Start müssen die erforderlichen Daten der Sender zunächst gelesen werden. Es werden die ersten 100 Sender aus der Favoritenliste 9 (Lieblingsprogramme) für das EPG verwendet. Ist die Favoritenliste 9 leer, werden die Daten der ersten 100 Sender Ihrer Senderliste verwendet.
  • Seite 32 beendet den EPG und wechselt zu dem aktuell gewählten Sender. Mit EXIT verlassen Sie den EPG ohne einen Programmwechsel. Die EPG Daten werden jeden Tag zur eingestellten Zeit gesucht (~5min), die Box muss dafür im Standby sein. Läuft ein Timer zu dieser Zeit, werden keine EPG Daten gesucht, da der Timer Vorrang hat und nicht unterbrochen wird.

  • Seite 33: Sendersuche

    Kleinschreibung werden Ihnen alle Sendungen angezeigt in denen der Suchbegriff vorkommt. Die hier beschriebene Vorgehensweise der Buchstaben und Zifferneingabe ist in allen anderen Menüs zum umbenennen von Sender, Satellitennamen etc. übernommen worden. Sendersuche Automatische Suche Beim Suchlauf werden verschlüsselte Programme automatisch ausgeschlossen. Programme, die bereits in der Senderliste eingetragen sind, werden bei Veränderungen automatisch aktualisiert.
  • Seite 34 Taste einzublenden. In dem Fenster werden Informationen wie z.B. Bouquet und Verschlüsselungssystem zum ausgewählten Sender angezeigt. Hinweis: Enthält die Senderliste vor dem Suchlauf keine Einträge, werden die Ergebnisse des Suchlaufs automatisch in die linke Liste einsortiert. Für die neu gefundenen Sender (rechte Liste) stehen folgende Optionen zur Verfügung: Aktivieren Kanal ansehen...

  • Seite 35: Profi Suche

    Löschen Löscht einen Sender aus der Senderliste. Der Eintrag in der Liste wird als ungenutzt markiert. Dies belässt die Nummerierung der anderen Sender unverändert. Nachdem Sie die neuen Sender nach Ihren Vorstellungen in die Senderliste eingefügt haben, drücken Sie EXIT. Danach erscheint ein Dialog, in dem Sie auswählen können, ob Sie die Veränderungen speichern wollen (OK-Taste), ob Sie Sie verwerfen wollen (SWAP-Taste) oder ob Sie noch mal zum Kanalauswahlfenster zurückkehren wollen (EXIT-Taste).
  • Seite 36 diesem Fall verschwindet das Menü und Sie werden aufgefordert, in der Liste das Ende des Blocks zu markieren. Gehen Sie dazu auf den letzten Eintrag, der zu dem Block gehört und drücken Sie OK. Danach wird erneut das Menü mit den verfügbaren Optionen eingeblendet.

  • Seite 37: Twin Betrieb

    =>Zwischenabl. Kopiert einen Sender aus der bestehenden Liste in die Zwischenablage. Sie haben die Option, den Sender in die Ablage zu kopieren, den alten Platz frei zu halten oder den Sender auszuschneiden, so dass darauf folgende Sender einen Programmplatz nach oben verschoben werden. <=Zwischenabl.

  • Seite 38: Tägliche Bedienung

    Ein an den VCR Eingang des zweiten Receivers angeschlossenes Gerät wird zum TV durchgeleitet, wenn Sie die Receiver ausschalten. Wird der Masterreceiver ausgeschaltet, schaltet sich auch der 2. Receiver aus, sofern keine Aufnahme läuft. Tägliche Bedienung Schalten Sie das Gerät über den Netzschalter an der Gerätefront ein. Schalten Sie Ihr TV-Gerät ein und wählen Sie den AV-Modus entsprechend des zur Wiedergabe gewählten Eingangs.

  • Seite 39: Radiotext Und Rass

    wechseln, drücken Sie die Taste „OK“. Um die Senderliste zu schließen, ohne zu einem anderen Sender zu wechseln, drücken Sie die Taste „EXIT“. Teletext Die Teletext-Angebote sind je nach Programmanbieter unterschiedlich. Wählen Sie das Programm, von dem Sie den Teletext aufrufen wollen. Um Teletext am Bildschirm aufzurufen, drücken Sie die gelbe Taste „TEXT“.

  • Seite 40: Reinigung Und Pflege

    wenige Sender die diese Informationen bieten. Zum jetzigen Zeitpunkt handelt es sich um die Sender SWR3, Das Ding und cont.ra. Diese Sender haben wir in der Vorprogrammierung des Gerätes auf die vorderen 3 Programmplätze gelegt. Die Rass- Funktion startet automatisch, nachdem Sie das entsprechende Programm angewählt haben.

  • Seite 41: Technische Daten

    Technische Daten Tuner SAT-ZF Eingang: F-Buchse Eingangsbereich: 950 bis 2150 MHz Impedanz: 75 Ohm Antenne LNB-Versorgung: 14 / 18 V, max. 400mA Umschaltsignale: DiSEqC 1.0 / DiSEqC 1.2 Motorsteuerung, Tone Burst 22 kHz, Unicable bzw. SCR Einkabelansteuerung Video Anschluss: HDMI 576i / 576p / 1080i RGB an TV-SCART FBAS an VCR SCART-Anschluss YUV an TV-Scart...

  • Seite 42: Nachtrag Zur Aktuellen Bedienungsanleitung Titan 6000S

    Nachtrag zur aktuellen Bedienungsanleitung Titan 6000S Dieses Gerät erfüllt die neueste Energierichtlinie 2005/32/EG mit einer Stand by Stromaufnahme von < 1 Watt. Das Gerät trägt das CE- Zeichen und erfüllt alle weiteren, erforderlichen EU- Normen. Diese neue Energierichtlinie beinhaltet unter anderem, dass sich das Gerät nach 3 Stunden automatisch abschaltet (Deep-Stand-by), falls der Programmplatz in dieser Zeit nicht gewechselt wurde.
  • Seite 44 Bedienungsanleitung arcon Titan 6000 S Stand 24.10.2010...
