Anschließen externer Geräte

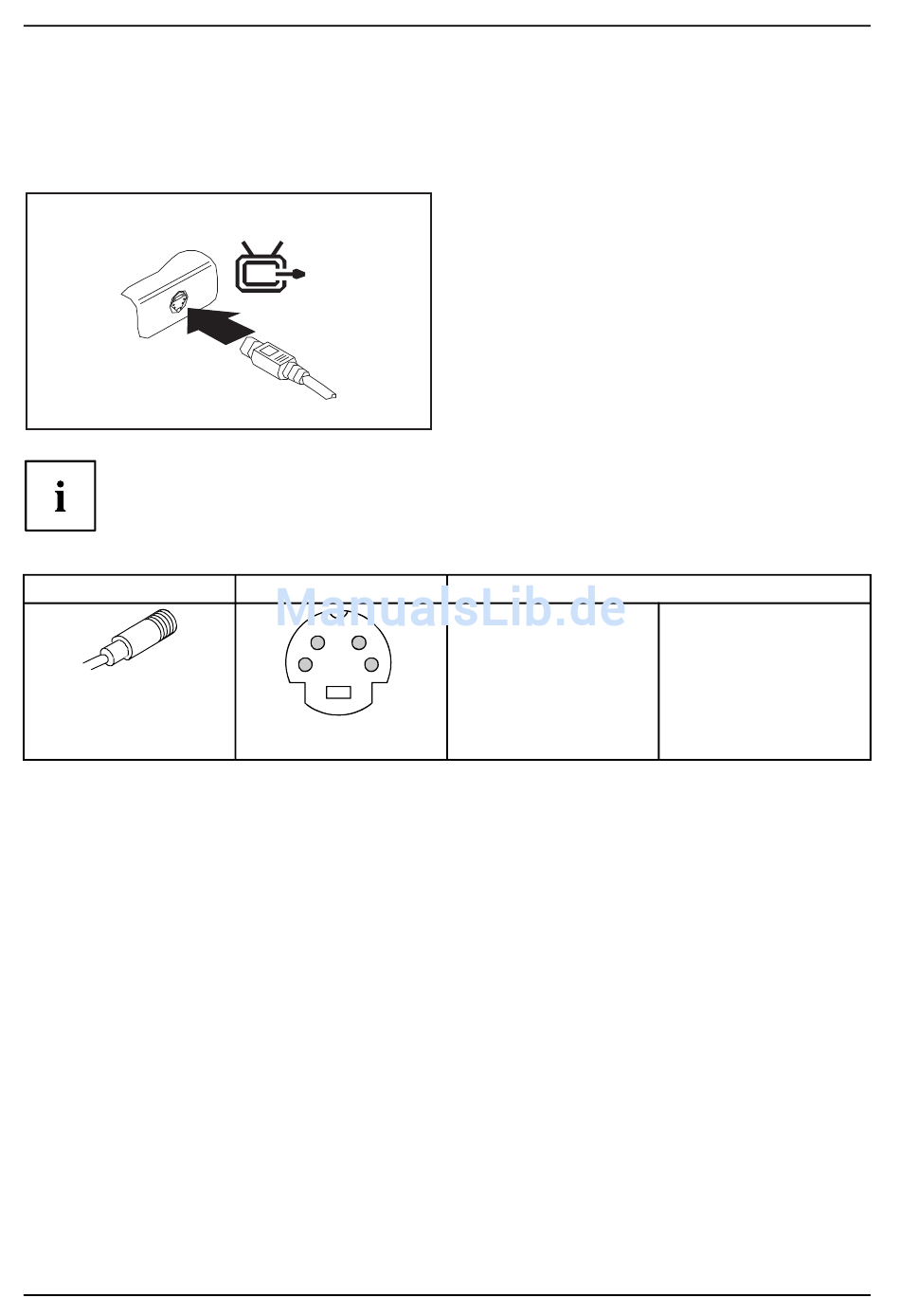

Externes Gerät an S-Video-Out anschließen
Fernsehgerätanschließen Bildschirm S-Video-OutBuchse Videoausgang
Sie können ein externes Gerät (z. B. ein Fernsehgerät) an die S-Video-Out Buchse Ihres Notebook
anschließen, um sich Filme von DVD, Fotos oder Präsentationen anzusehen usw.
Wenn Sie eine Leitung im Fachhandel kaufen, beachten Sie folgenden Hinweis:
Die S-Video-Out Buchse an Ihrem Notebook ist eine "4-polige Hosiden-Buchse",
auch "4-polige Mini-DIN-Buchse" genannt. Der Stecker für diesen
Anschluss muss ein "Hosiden-Stecker" sein.
Stecker
44
Anschluss
4 3
2 1
► Schalten Sie das Notebook und das
externe Gerät aus.
► Schließen Sie das externe Gerät an die
S-Video-Out Buchse Ihres Notebook an.
► Schalten Sie zuerst das externe Gerät
und dann das Notebook ein.
Anschlussbelegung
Position
1
2
3
4
Bedeutung
Y-Masse
C-Masse
Y
C
