Das Wireless-Set485-02

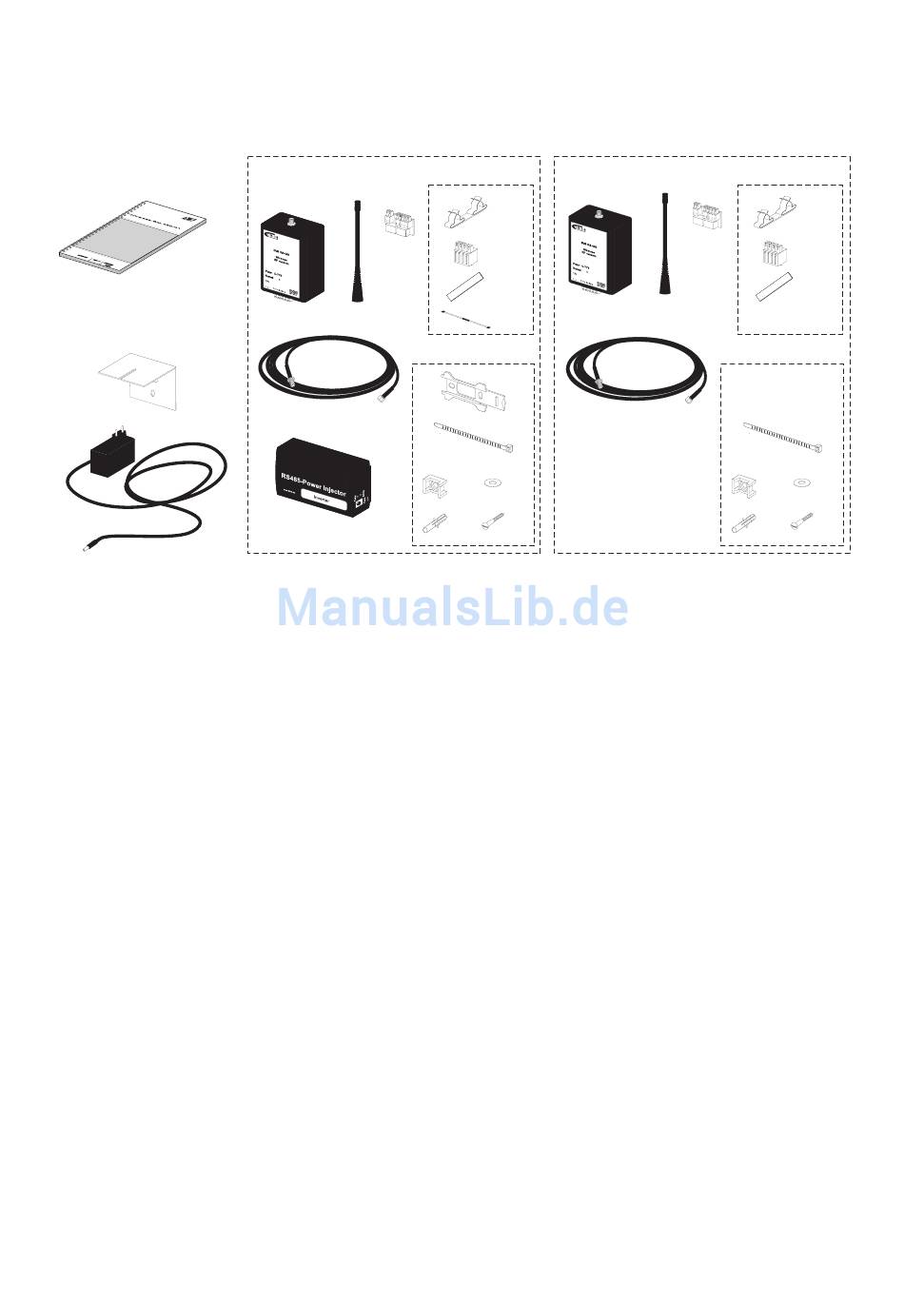

6.2 Lieferumfang
A
B
C
A 1 Installationsanleitung
B
2 Winkel für Antenne (je 1 Stk. für Wechselrichter- und Kommunikationsgeräteseite)
C 1 Steckernetzteil (90-264 V AC, 12 V DC, 10 W)(für Wechselrichterseite)
Wechselrichterseite
D 1 IRIS RS 485 Wireless RF modem
(Funkmodul)
E
1 Steckeradapter
F
1 Antenne
G 1 Antennenkabel 3 m
H 1 RS485-Power Injector-02 („Inverter")
J
1 Schirmklemme 2-polig
K 4 Stecker 4-polig
L
2 Kupferfolien selbstklebend
M 1 Abschlusswiderstand 120 Ohm
N 1 Wandhalter für den RS485-Power Injector
O 2 Kabelbinder
P
2 Schraubsockel
Q 2 Unterlegscheiben V2A
R
6 Dübel S6
S
6 Schrauben 4 x 35 mm V2A
24
WirelessSet485-IDE091511
Wechselrichterseite
E
F
D
G
H
Kommunikationsgeräteseite
J
K
L
D
M
N
O
Q
P
S
R
Kommunikationsgeräteseite
D 1 IRIS RS-485 Wireless RF modem
(Funkmodul)
E
1 Steckeradapter
F
1 Antenne
G 1 Antennenkabel 3 m
J
1 Schirmklemme 2-polig
K 2 Stecker 4-polig
L
2 Kupferfolien selbstklebend
O 2 Kabelbinder
P
2 Schraubsockel
Q 2 Unterlegscheiben V2A
R
4 Dübel S6
S
4 Schrauben 4 x 35 mm V2A
SMA Solar Technology AG
J
E
K
L
F
G
O
P
Q
R
S
Installationsanleitung
