Elektrischer Anschluss
5.4 Anschluss des RS485-Power Injector
ACHTUNG!
Kurzschlussgefahr beim Anschluss des RS485-Power Injector.
RS485-Power Injector direkt vor den mit +12 V zu versorgenden Verbraucher installieren.
5.4.1 Wechselrichter an den RS485-Power Injector anschließen
RS485-Power Injector

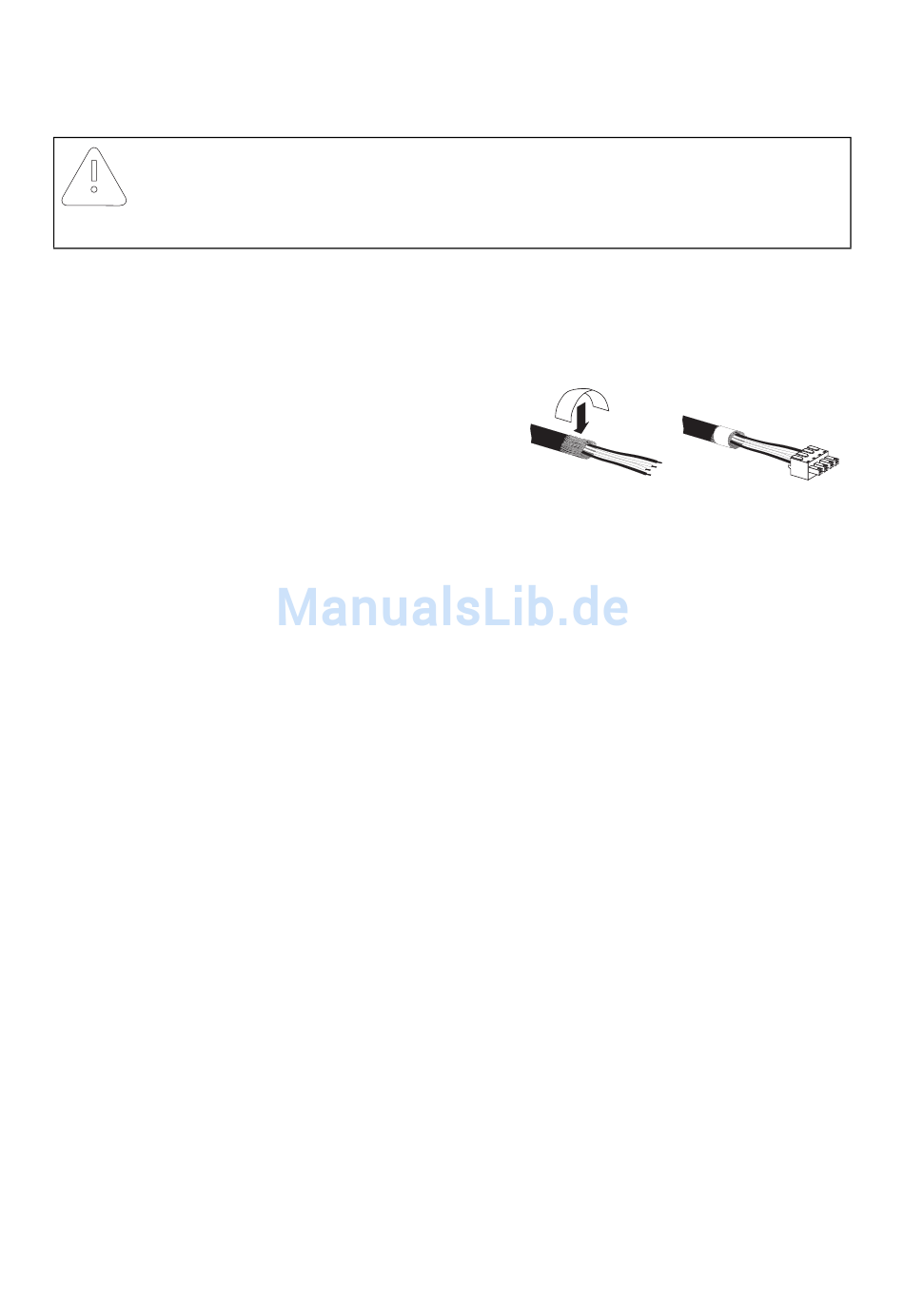

1. Am Ende des Kommunikationskabels ca 4 cm der
Kabelummantelung entfernen.
2. Schirm auf 1,5 cm kürzen, nach hinten umklappen
und mit leitfähiger Klebefolie umkleben.
3. Adern an die Klemmen (Data+, Data--, GND) des
Steckers für den RS485-Power Injector anschließen.
Data+ und Data-- müssen ein verdrilltes Adernpaar
sein.
4. Anschluss und Adernfarbe notieren:
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Stecker in den RS485-Power Injector Eingang (IN) stecken.
18
WirelessSet485-IDE091511
SMA Solar Technology AG
Installationsanleitung
