Elektrischer Anschluss
5.4.4 Funkmodul an RS485-Power Injector anschließen
Funkmodul

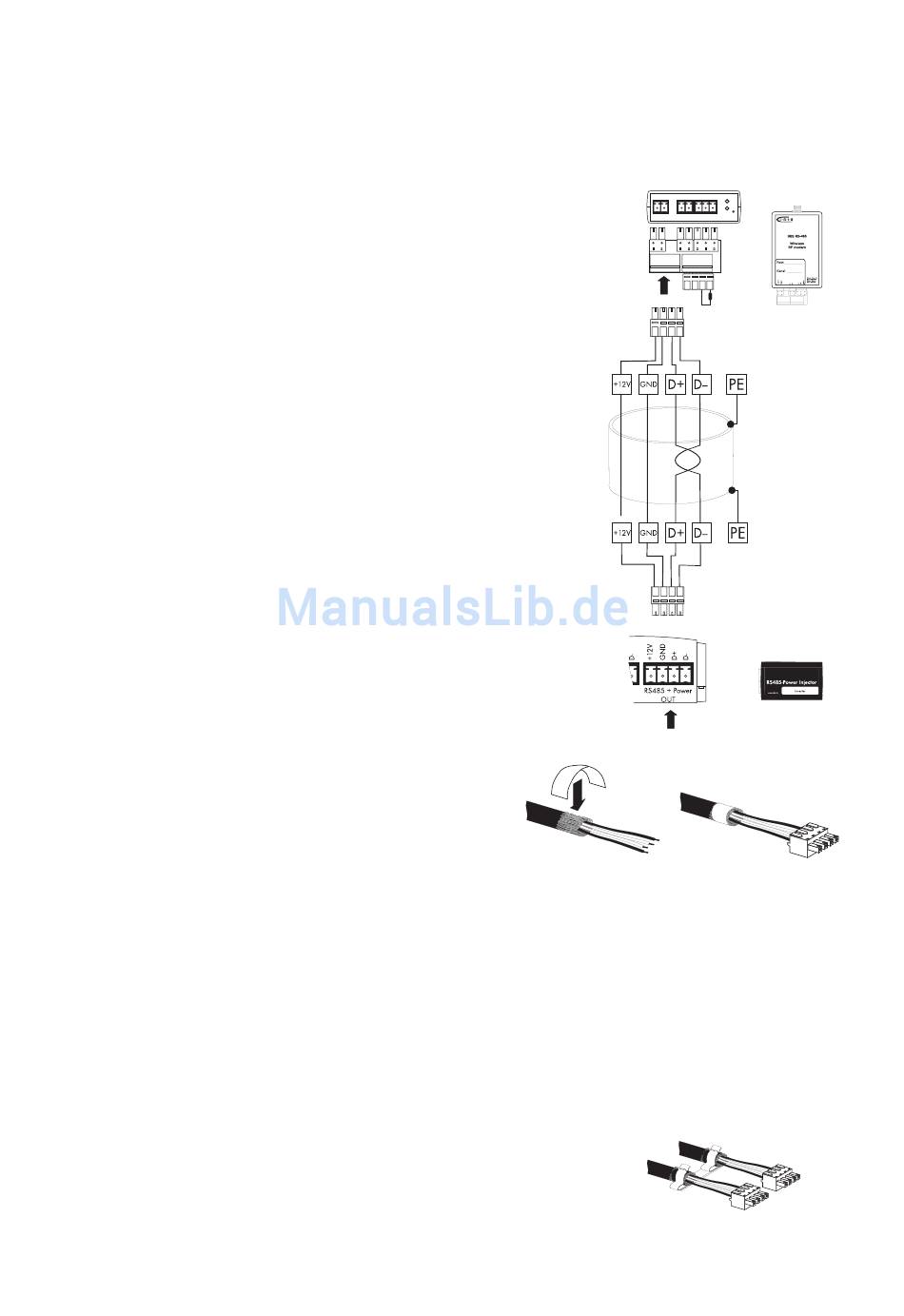

1. Am Ende des Kommunikationskabels auf der
Funkmodulseite ca. 4 cm der Kabelummantelung
entfernen.
2. Schirm komplett kürzen.
3. Adern an die Klemmen (Data+, Data--, GND, +12V)
des Steckers für das Funkmodul anschließen.
4. Anschluss und Adernfarbe notieren:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V _____________________
5. Stecker in das Funkmodul wie in der Abbildung (A)
stecken.
6. Terminierungsstecker am Funkmodul wie in
Abbildung (B) stecken.
RS485-Power Injector
7. Am Ende des Kommunikationskabels auf der Seite
des RS485-Power Injector ca. 4 cm der
Kabelummantelung entfernen.
8. Schirm auf 1,5 cm kürzen, nach hinten umklappen
und mit leitfähiger Klebefolie umkleben.
9. Adern an die Klemmen (Data+, Data--, GND, +12V) des Steckers für den RS485-Power Injector
anschließen. Data+ und Data-- müssen ein verdrilltes Adernpaar sein (siehe Punkt 4).
10. Stecker in den RS485-Power Injector Ausgang (OUT) stecken.
Das Funkmodul ist an den RS485-Power Injector angeschlossen.
5.4.5 Schirmklemme anbringen
Den umklebten Schirm der beiden Kabel am RS485-Power
Injector in die Schirmklemme drücken.
