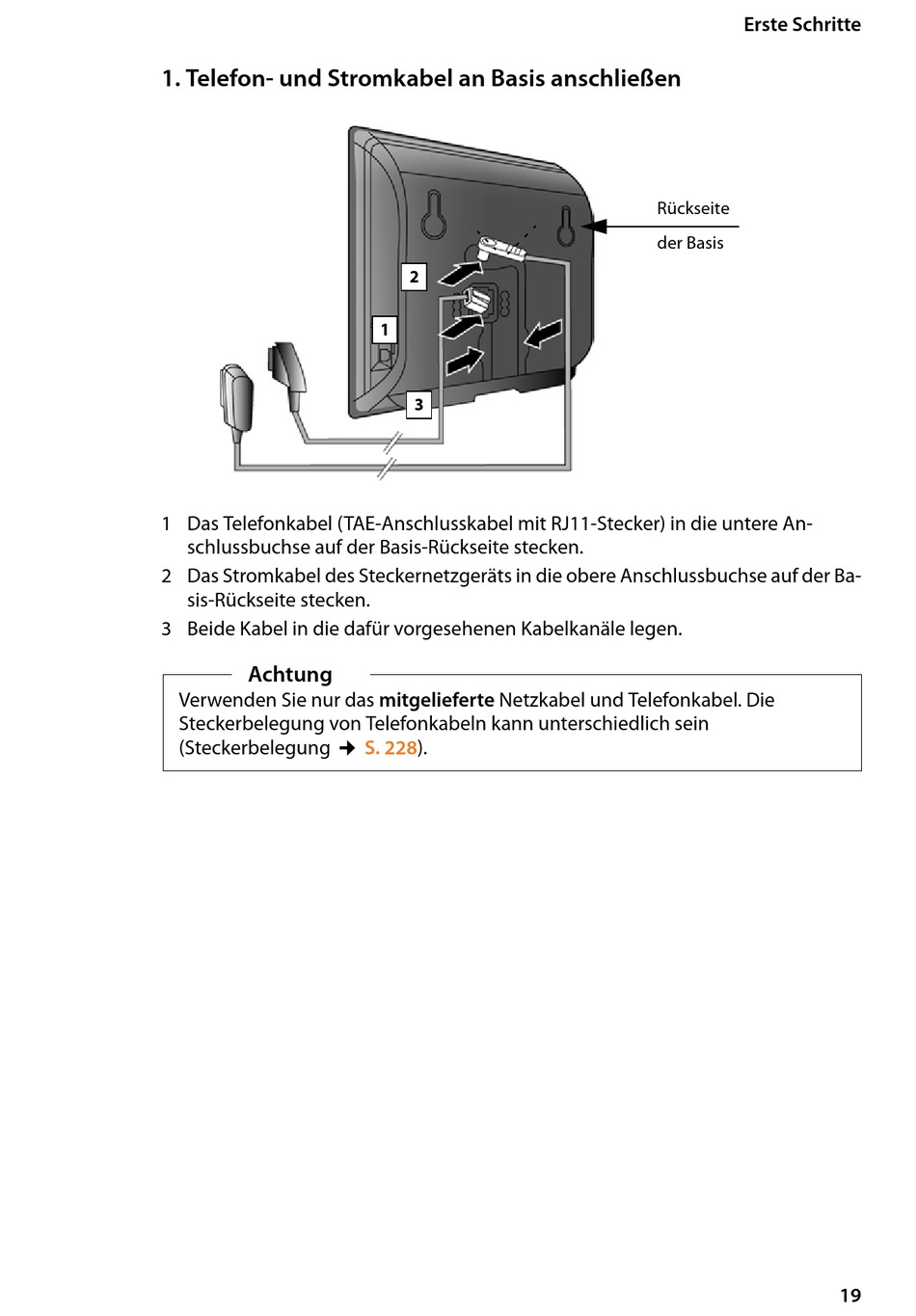

1. Telefon- und Stromkabel an Basis anschließen
1 Das Telefonkabel (TAE-Anschlusskabel mit RJ11-Stecker) in die untere An-
schlussbuchse auf der Basis-Rückseite stecken.
2 Das Stromkabel des Steckernetzgeräts in die obere Anschlussbuchse auf der Ba-
sis-Rückseite stecken.
3 Beide Kabel in die dafür vorgesehenen Kabelkanäle legen.
Achtung
Verwenden Sie nur das mitgelieferte Netzkabel und Telefonkabel. Die
Steckerbelegung von Telefonkabeln kann unterschiedlich sein
¢
(Steckerbelegung
2
1
3
S. 228).
Erste Schritte
Rückseite
der Basis
