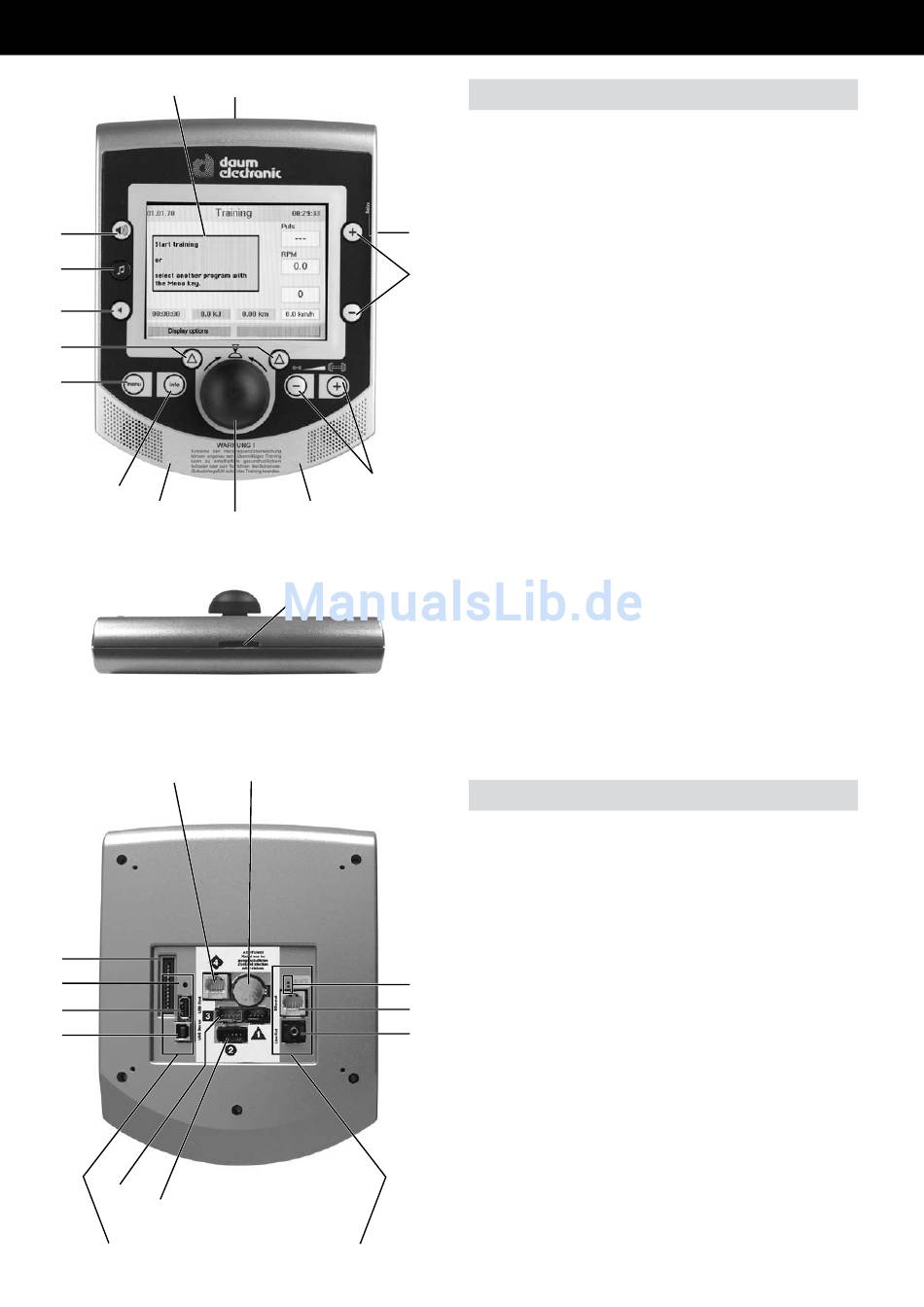

Das Cockpit
1
2
3
4
5
6
7
11
Konsolen-Vorderseite
15
16
17
18
19
20
21
Diese Bereiche sind nach dem Einbau noch sichtbar
10
14
9
12
8
14
25
Oberseite
1. Farb-Display
2. Lautstärke (laut)
3. MP3-Player
4. Lautstärke (leise)
5. Funktionstasten
13
6. Menü
10
Rücksprung in das Hauptmenü
7. Info
Detailierte Hinweise zum jeweiligen Betriebszustand
8. Steuerknopf
Durch Drehen oder Drücken können Menüpunkte ausgewählt werden.
9. -/+ Hantel
Belastung verringern oder erhöhen
10. -/+ Werte
Puls, RPM, Drehmoment und Gang verringern oder erhöhen.
In der Trainingsansicht wird der aktuell verstellbare Wert farblich hervor
gehoben.
11. Audio-Buchse
Kopfhöreranschluss
12. Cardio-Buchse
Anschluss für den Ohrclip
13. Relax-Buchse
Anschluss für den Relaxsensor
14. Kartenleser für ergo_memo-card2
Unterseite
15.
RS422-Schnittstelle zur Leistungsplatte
16.
nicht belegt
17.
Reset-Taste
18.
USB Host
19.
USB Device
20.
Funkpuls
21.
Betriebsspannung von Leistungsplatte
24
22.
Audiobuchse L/R für externen Verstärker (Line Out)
23
22
24.
Netzwerkbuchse (Ethernet)
24.
Leuchtdioden für Netzwerkanschluß
25.
Batterie 3,3 V
Batterietausch
Auf der Unterseite der Cockpitleiterplatine befindet sich eine Knopfzellenbat-
terie (CR 2032). Diese muss bei Ausfall der Uhrzeit und des Datums ausge-
wechselt werden. (Siehe Kapitel Wartung).
