3. ATX Stromanschlüsse (24-Pin EATXPWR, 4-pin ATX12V)
Diese Anschlüsse sind für die ATX-Stromversorgung. Die Stromversorgungsstecker
für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung
und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt.

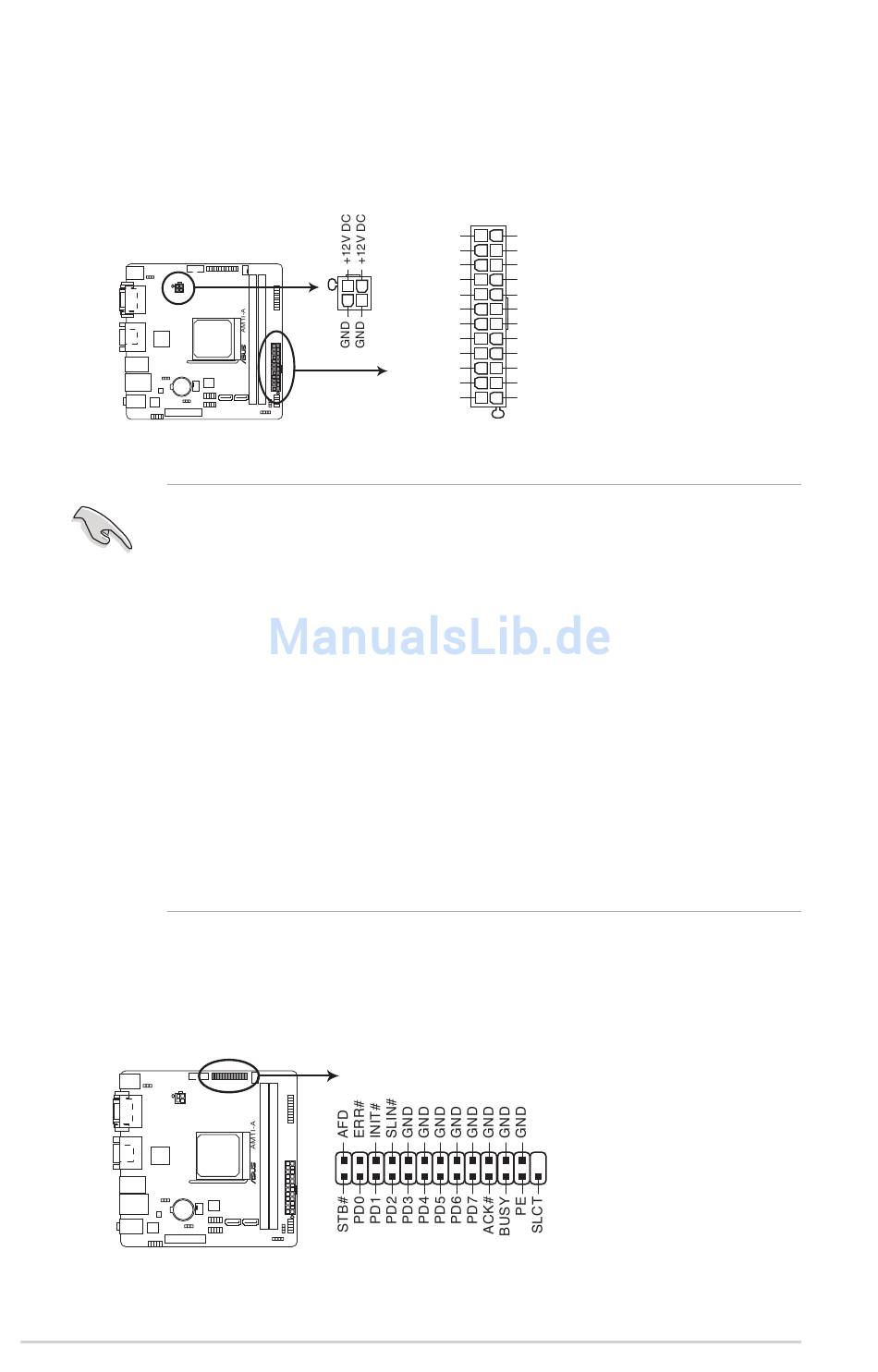

AM1I-A ATX power connectors
•
•
•
•
•
4. LPT Anschluss (26-1 pol. LPT)
Der LPT (Line Printing Terminal)-Anschluss unterstützt Geräte wie einen Drucker. LPT
standardisiert als IEEE 1284, die die parallele Schnittstelle auf IBM PC-kompatiblen
Computern ist.
AM1I-A Parallel Port Connector
1-16
ATX12V
PIN 1
Wir empfehlen Ihnen, dass Sie ein ATX 12V Spezifikation 2.0 konformes Netzeil mit
mindestens 300 Watt verwenden. Dieser PSU Typ verfügt über 24-Pin und 4-Pin-
Stromstecker.
Wenn Sie beabsichtigen, ein Netzteil mit 20-Pin und 4-Pin-Stromsteckern verwenden,
stellen Sie sicher, dass der 20-Pin-Stromstecker mindestens 15 A auf +12 V liefern
kann und das Netzteil eine Mindestleistung von 300W hat. Das System wird
möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht
ausreicht.
Vergessen Sie nicht, den 4-pin ATX +12V Stromstecker anzuschließen. Ansonst wird
das System nicht booten.
Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn
Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie
weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht
booten, wenn die Stromversorgung nicht ausreicht.
Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind,
beziehen Sie sich aufEmpfohlene Netzleistungsrechner aufhttp://support.asus.
com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us.
PIN 1
EATXPWR
+3 Volts GND
+12 Volts +5 Volts
+12 Volts +5 Volts
+5V Standby +5 Volts
Power OK -5 Volts
GND GND
+5 Volts GND
GND GND
PSON#
+5 Volts
GND
GND
-12 Volts
+3 Volts
+3 Volts +3 Volts
PIN 1
LPT
Kapitel 1: Produkteinführung
