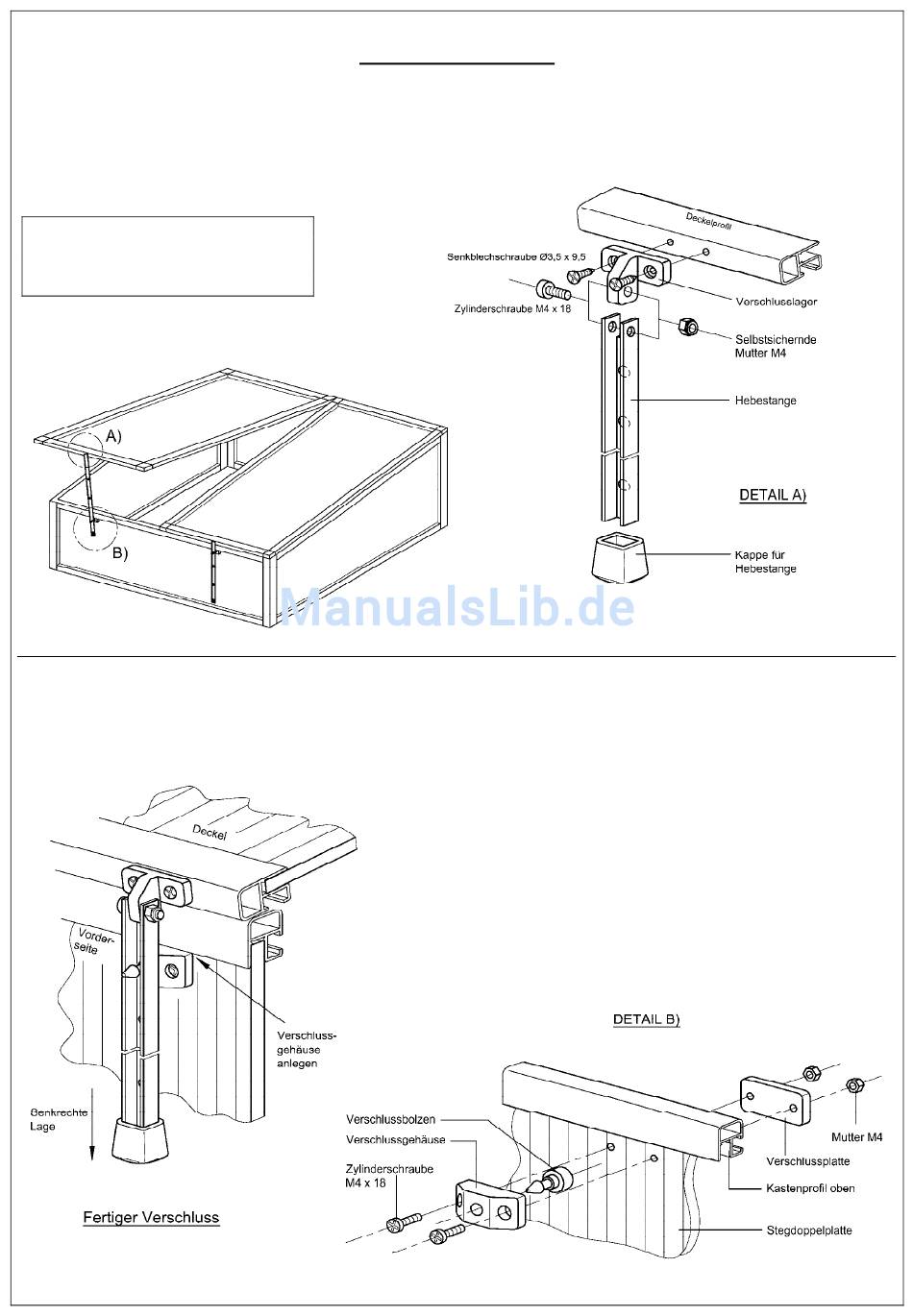

Der Verschluss dient zum Verriegeln und Arretieren in verschiedenen Lüftungsstellungen.
An jedem Deckel ein Verschlusslager mit 2 Senkblechschrauben Ø3,5 x 9,5 an den vorgebohrten Positionen anbringen.
Auf das Ende der Hebestange eine Kunststoff-Kappe aufklopfen, bis der Zapfen in der Kappe in die Hebestange
hineinragt. Hebestange mit Zylinderschraube M4 x 18 und selbstsichernder Mutter am Verschlusslager befestigen. Die
selbstsichernde Mutter nur so fest anziehen, dass die Hebestange noch leicht drehbar ist.
Hinweis:
Deckel, die mit einem automatischen
Öffner ausgestattet werden sollen,
benötigen keinen Verschluss!
Verschlussbolzen in das Verschlussgehäuse einstecken. Den Deckel seitlich exakt zu den Giebelseiten ausrichten. Das
Verschlussgehäuse an die Unterkante des oberen Kastenprofiles anlegen. (Siehe Skizze). Die Hebestange gibt mit
senkrechter Lage die Position vor. Bohrungen im Verschlussgehäuse auf die Stegdoppelplatte übertragen. Die
Stegdoppelplatte mit Ø 4,5 mm durchbohren oder einem kleinen Schraubendreher durchstechen. Innen wird als
Gegenlager eine Verschlussplatte angelegt. Mit Zylinderschrauben M4 x 18 anschrauben.
8
VERSCHLUSSMONTAGE
