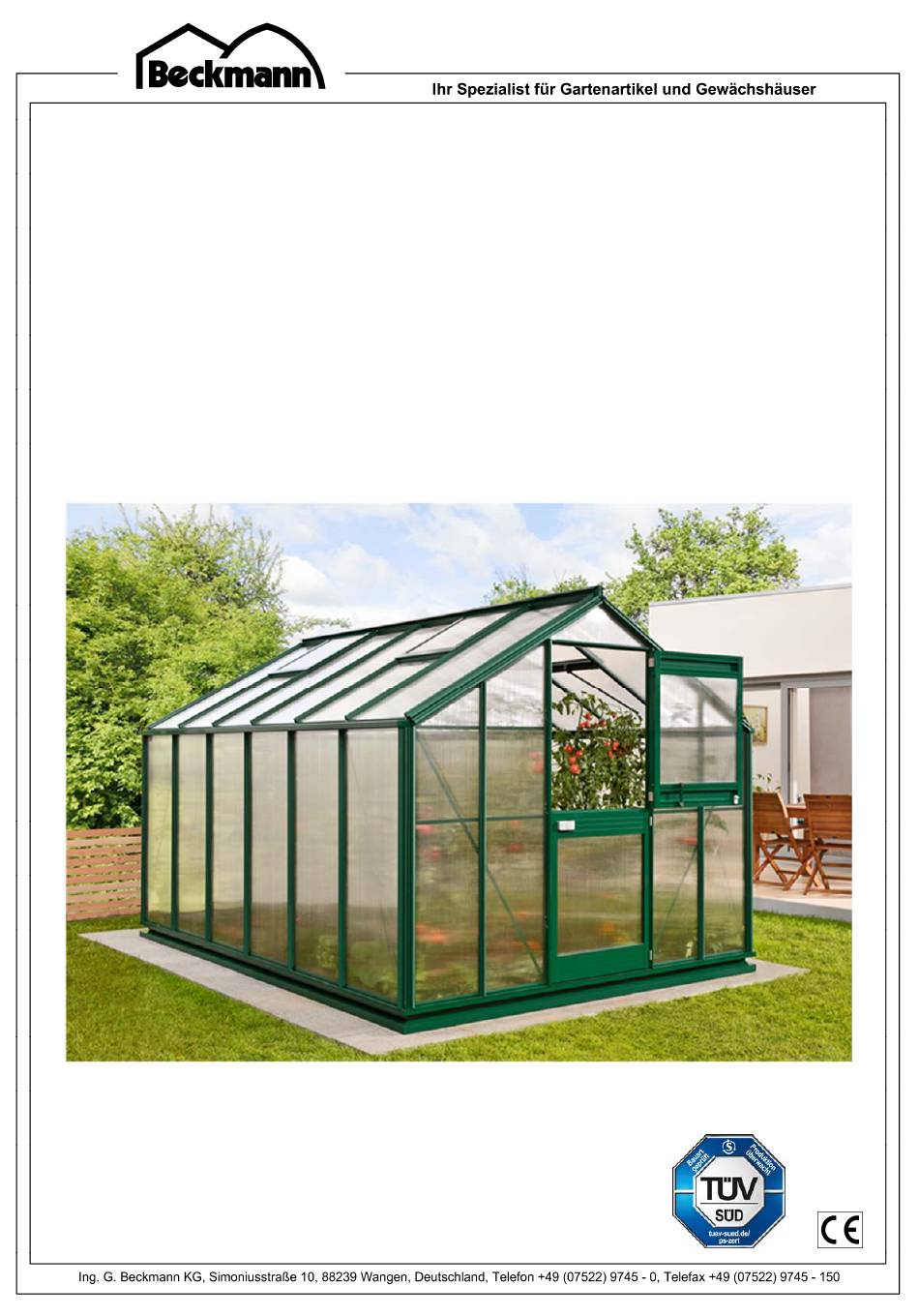

- Seite 1 Montageanleitung Aluminium-Gewächshaus Typ Allgäu - Modell A...
-
Seite 2: Inhaltsverzeichnis
LIEBER GEWÄCHSHAUSFREUND im Garten ein eigenes Gewächshaus zu bewirtschaften ist eine feine Sache: Es bedeutet gärtnern über das ganze Jahr, egal ob Sie gesundes Gemüse ziehen wollen oder exotische Blumen und Pflanzen. Die Modelle A5 bis A13 werden allen Anforderungen des heutigen Hobbygärtners gerecht. Neben Tomaten und Gurken, die bis unters Dach wachsen, haben auch andere Pflanzen ein helles, warmes Zuhause. -
Seite 3: Hinweise
WICHTIGE HINWEISE Es ist wichtig zuerst die Montageanleitung zu lesen und sich mit der Materie vertraut zu machen. Sie ersparen sich dadurch bei der Montage sehr viel Zeit und vermeiden Fehler. Prüfen Sie vor der Montage den Inhalt der Kartons anhand der Stücklisten in der Montageanleitung. ... -
Seite 4: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG TECHNISCHE BESCHREIBUNG Profile Die Aluminium-Profile bestehen aus ENAW 6060 T66. Diese Aluminium-Legierung ist Stand der Bautechnik und wird ebenfalls im Hochbau bei Fenster, Türen und Fassaden eingesetzt. Aluminium-Profile können nicht rosten und haben eine sehr hohe Lebensdauer. Unlackierte Aluminium-Profile bilden an der Oberfläche eine Oxydationsschutzschicht. -
Seite 5: Montagehinweise
Zubehör und Ersatzteile können unter der folgenden Adresse bestellt werden: Firma Ing. G. Beckmann KG Bestellannahme Tel. +49 (07522) – 9745 100 Simoniusstraße 10 Kundenbetreuung Tel. +49 (07522) – 9745 300 88239 Wangen / Allgäu Email: info@beckmann-kg.de MONTAGEHINWEISE Die Profile sind teilweise mit Nummern beschriftet, die mit den Nummern der nachfolgenden Montagebeschreibung und Zeichnungen identisch sind. -
Seite 6: Profilstückliste
PROFIL-STÜCKLISTE Modell Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Seitenwand Links 10 Grundprofil 1880 20259200 2496 20257300 3112 20259500 3728 20256300 4960 20257400 11 Sprosse 1378 20249400 1378 20249400 1378 20249400 1378 20249400 1378 20249400 12 Dachrinne 1880 20238100 2496 20238300 3112 20238700... - Seite 7 PROFIL-STÜCKLISTE Modell Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Länge Art.Nr. Dach 50 First 1880 20236700 2496 20236900 3112 20237000 3728 20237100 4960 20237200 51 Sprosse 1405 20248400 1405 20248400 1405 20248400 1405 20248400 10 1405 20248400 14 52 Unterzug 800 20248000 53 T-Stütze 1800 20396200...
-
Seite 8: Zubehörstückliste
ZUBEHÖR-STÜCKLISTE Modell A10 A13 Zubehör allgemein Art.Nr. Stück Vierkantschraube M6 x 12 10091900 Mutter 10082500 Glasklammer 10103700 Ecklager links 10113100 Ecklager rechts 10155200 Firstecklager 10113000 Dreieckdichtung 10002600 83m 111m 124m 153m U-Dichtung 10002800 8,5m U-Dichtung 2000 10003100 4,6m 4,6m 9,3m 9,3m 18,6m Auflagedichtung 10003300 3,8m... - Seite 9 ZUBEHÖR-STÜCKLISTE Modell A10 A13 Einflügelige Türe Art.Nr. Türscharnier 10103400 Türscharnierunterlage 10 mm 20378100 Türscharnierunterlage 15 mm 20379500 Senkblechschraube Ø 3,9 x 13 10088800 Zylinderblechschraube Ø 3,9 x 50 10087800 Türschloss komplett 10160800 Multitüranschlag Ø 36 x 77 10232100 Multitüranschlagfuß Ø 36 x 22 10232400 Multianschlagleiste 11 x 3 x 50...
-
Seite 10: Zubehör - Übersicht
ZUBEHÖR-ÜBERSICHT... - Seite 11 ZUBEHÖR-ÜBERSICHT...
-
Seite 12: Glasplan / Sdp-Plan Für Zubehör
GLASPLAN / STEGDOPPELPLATTEN-PLAN (SDP) Element Pos. Abmessung in mm Abmessung in mm A8 A10 A13 Skizze 3 und 4 mm Glas 6 mm SDP Stück Seitenwand 600 x 1376 604 x 1371 Dach 600 x 1421 604 x 1417 Dach 600 x 794 604 x 790 Dachfenster... -
Seite 13: Fundament Montage
FUNDAMENT WICHTIGER HINWEIS FÜR DIE MONTAGE EINER ZWISCHENWAND: Die Zwischenwand kann an jeder Seitenwand- und Dachsprosse montiert werden. Nur dort wo (Nicht im Serien- Verankerungswinkel des Alu-Fundamentes sind, kann keine Zwischenwand montiert werden. lieferumfang enthalten) Sollten Sie dennoch die Zwischenwand dort wünschen, müssen die Verankerungswinkel vor dem Einbetonieren um ca. - Seite 14 Bei der Fundament-Montage werden die Ecken mittels Verankerungswinkel mit Sechskantschrauben M8 x 16 zusammengeschraubt. Detail a) ___________________________________________________________________________________ Detail b) Für eine problemlose Gewächshausmontage muss das Fundament waagerecht und rechtwinklig sein! waagerecht: als Hilfsmittel Wasserwaage oder Schlauchwaage verwenden. rechtwinkelig: Legen Sie auf Ihrem Fundament entsprechend der Skizze die Maße 1,5 m und 2 m fest.
-
Seite 15: Basisprofil Montage
BASISPROFIL MONTAGE (Nicht im Serienlieferumfang enthalten) Nur zur Befestigung auf einem bauseitigen, frostsicheren Fundament! Gewächshaus-Modell Basisprofil-Außenmaße Breite in mm 2579 2579 2579 2579 2579 Länge in mm 1974 2590 3206 3822 5054 Betonfundament-Außenmaße Breite in mm 2630 2630 2630 2630 2630 Länge in mm 2030... - Seite 16 Den vormontierten Basisprofilrahmen auf dem Fundament auflegen und rechtwinklig und waagerecht ausrichten. Waagerecht: Als Hilfsmittel Wasserwaage oder Schlauchwaage verwenden. Sollte eine Unebenheit auf dem Beton- Fundament vorhanden sein, muss das Basisprofil unbedingt waagerecht ausgerichtet werden. Beidseitig der Verschraubungen muss mit geeignetem Material unterlegt werden. Rechtwinkligkeit: Die Rechtwinkligkeit erreichen Sie indem auf dem Basisprofil die Maße 1,5 m und 2,0 m markiert werden.
-
Seite 17: Dreieckdichtung Einziehen
DREIECKDICHTUNG EINZIEHEN Vor der Montage der jeweiligen Baugruppen wird in die unten abgebildeten Profile die Dreieckdichtung eingezogen. Die Dreieckdichtung wird zweibahnig geliefert. Sie wird durch einfaches Auseinanderziehen geteilt. Die Dichtung ist mit einem Gleitfilm versehen. Durch Anfeuchten mit einer Mischung aus Spülmittel und Wasser kann sie zusätzlich gleitfähig gemacht werden. -
Seite 18: Seitenwand
SEITENWAND-MONTAGE linke und rechte Seite Die Seitenwände werden am Boden liegend vormontiert! Benennung Bemerkung Profil-Nr. Profil 1880, 2496, 3112, Grundprofil 10 (20) 3728 oder 4960mm 1378 mm Sprosse 11 (21) (Nicht mit Dach- sprossen 1405 mm verwechseln!) 1880, 2496, 3112, Dachrinne 12 (22) 3728 oder 4960mm... -
Seite 20: Giebelmontage
GIEBEL-MONTAGE Die Giebel werden am Boden liegend vormontiert! TÜRGIEBEL Innenansicht Hinweis: Haben Sie eine zusätzliche Türe oder einen Türoberflügel bestellt, werden anstelle des Hintergiebels zwei identische Türgiebel aufgebaut. HINTERGIEBEL Innenansicht... - Seite 21 Bemerkung Profil-Nr. Benennung Profil Grundprofil 2479mm 30 (40) Eckprofil 1378mm 33 (43) Dacheckprofil 1405mm 34 (44) Sprosse 1633mm 31 (41) Türquersprosse 715mm Verglasungssprosse 715mm Türrahmensprosse 1881mm 32 (42) Schrägversteifung 1613mm 35 (45) Querversteifung 840mm (2419mm) 36 (46) Distanzleiste 876mm Die in Klammern gesetzten Positionszahlen beziehen sich auf den Hintergiebel. Wichtig: Die Dreieckdichtung montieren.
-
Seite 27: Endmontage
ENDMONTAGE ZUSAMMENBAU VON GIEBEL UND SEITENWÄNDEN Hinweis: Vor der Endmontage ist die Lage der Abläufe zu klären. Sie können entweder an der Türgiebel- oder Hintergiebelseite angebracht werden. Die Endmontage kann bereits auf dem Alu-Fundament bzw. dem Basisprofil erfolgen. ___________________________________________________________________________________ Detail a) Bei der Endmontage sollten zwei Personen je einen Giebel und Seitenwand halten. -
Seite 28: Ecklagerverbindung
ECKLAGERVERBINDUNG Detail b) Wichtig: Vor der Endmontage Silikon am Ecklager wie unten dargestellt auftragen. Dabei im Bereich der Dachecke und der Vertiefung im Ecklager großzügig auftragen. Die beiden Vierkantschrauben werden lose im Ecklager vormontiert. Die Dachrinne der Seitenwand am Ecklager ansetzen und durch Einführen der Vierkant-Schraubenköpfe in die Nut der Dachrinne ganz hinaufschieben und festziehen. -
Seite 29: Firstprofil
VERSCHRAUBUNG MIT DEM FUNDAMENT Die Gewächshauskonstruktion auf dem Alu-Fundament bzw. Basisprofil vermittelt ausrichten. Die Tropfkante des Grundprofils steht rundum gleichmäßig über das Alu-Fundament bzw. Basisprofil über. Alle im Grundprofil vorgegebenen Bohrungen werden mit dem beiliegenden Bohrer Ø 3,4 mm in das Alu-Fundament bzw. - Seite 30 Nach der Endmontage wird das Firstprofil 50 nach dem gleichen Prinzip montiert wie zuvor die Ecklager mit den Eckprofilen und der Dachrinne. Damit das Firstprofil nicht verkantet, sollte es von zwei Personen waagerecht gehalten und montiert werden. Die Giebel werden etwas nach außen gedrückt, um den First aufschieben zu können.
-
Seite 31: Dach
DACH MONTAGE Hinweise: Die Anordnung der Fenster wird dem Kunden überlassen. Das Fenster kann auch im ersten Feld montiert werden. Zwischen 2 Fenstern muss ein Feld frei bleiben. DACHSPROSSENVORBEREITUNG In jede Dachsprosse bei welcher ein Dachfenster montiert wird, muss jeweils eine Vierkantschraube für die Sprossenlaschen der Fensterquersprossen vormontiert werden. - Seite 32 SILIKON Die Dachsprossen am Stoß mit der Dachrinne mit Silikon abdichten. Dazu in die Ecke der Dachrinne vor dem Zusammenfügen eine Silikonraupe legen. DACHSPROSSENMONTAGE Die Dachsprossen mit Vierkantschrauben jeweils an First und Dachrinne anschrauben. Wir empfehlen zuerst die Vierkantschraube an der Dachrinne lose vorzumontieren und die Dachsprosse über den First zu führen um sie auf die Vierkantschraube der Dachrinne aufschieben zu können.
- Seite 33 FENSTERQUERSPROSSE Pro Fensterquersprosse 2 Vierkantschrauben und 2 flache Sechskantmuttern vormontieren. Die Muttern werden später für den Fensterverschluss benötigt. Die beiden äußeren Vierkantschrauben sind für die Verbindung mit Sprossenlaschen an die Dachsprossen vorgesehen. Stecken Sie auf beide Enden der Fensterquersprossen je einen T-Abschluss. Beachten: Das lichte Maß...
-
Seite 34: Unterzug Und T-Stützen Montage
UNTERZUG UND T-STÜTZEN MONTAGE Für das Modell A13 ist 1 Unterzug und 2 T-Stützen vorgesehen. Bei den anderen Modellen entfällt diese Maßnahme. -
Seite 35: Nur Bei Modell A13
UNTERZUG MONTAGE NUR BEI MODELL A13 Nachdem der First und die Seitenwände fixiert sind, sowie die Dachsprossenmontage erfolgt ist, kann der Unterzug 52 angebracht werden. Dazu werden die 30° abgewinkelten Unterzuglaschen verwendet. Erst werden die Unterzuglaschen beidseitig auf den Unterzug geschraubt. -
Seite 36: T-Stützen Montage
T-STÜTZEN MONTAGE NUR BEI MODELL A13 Nach dem Anbringen des Unterzuges werden die beiden T-Stützen 53 entsprechend dazu montiert. Dafür an der T-Stütze die T-Stützenlaschen mit Vierkantschrauben M6x12 vormontieren. Beachten Sie hierbei die verschiedenen Winkel der T-Stützenlaschen. Die T-Stützenlasche unten 20° wird an der vorhandenen Verschraubung von Sprosse 11 (21) und Grundprofil 10 (20) montiert. -
Seite 37: Stegdoppelplatten
VERGLASUNG MIT STEGDOPPELPLATTEN Die Stegdoppelplatten (SDP) sind beidseitig gegen UV-Strahlung geschützt, und bei Anlieferung beidseitig mit einer Schutzfolie versehen. Die Stegdoppelplatten können somit beidseitig der Sonne zugewandt eingebaut werden. Bei der Montage empfiehlt es sich die Schutzfolie noch nicht abzuziehen. Nur an den Rändern muss die Folie ca. -
Seite 38: Moosgummi-Dichtung
MOOSGUMMI Die selbstklebende Moosgummidichtung wird zuerst unter der Dachrinne angebracht. Der Moosgummi dient zur oberen Abdichtung der Seitenwandverglasung. Er wird an den senkrechten Steg, unter der Dachrinne angeklebt. Das Maß zwischen den Seitenwandsprossen und damit die Länge der Moosgummistreifen beträgt 584 mm. -
Seite 39: Verglasung
VERGLASUNG SDP-LEISTEN FÜR STEGDOPPELPLATTEN Dieses Kapitel ist nur dann zu beachten, wenn Sie mit Stegdoppelplatten verglasen! Die SDP-Leisten bestehen aus Aluminium, und schützen die Stegdoppelplatten gegen Verschmutzung und Insekten. Der Einsatz der SDP-Leiste ist bei den Dachscheiben und bei allen senkrecht stehenden Scheiben die auf dem Grundprofil aufstehen vorgesehen. -
Seite 40: Dachverglasung Mit Stegdoppelplatten
DACHVERGLASUNG MIT STEGDOPPELPLATTEN Die Dachverglasung mit Echtglas ist ab Seite 45 beschrieben. Die Stegdoppelplatten werden zusammen mit der U-Dichtung (Details siehe nächste Seite) in die Nut des Firstprofiles geschoben, die SDP-Leiste an der Dachrinne eingehängt und verriegelt, und dann gleich die Glasklammern montiert. -
Seite 41: Firstverglasung
FIRSTVERGLASUNG Die U-Dichtung ist zweibahnig aufgewickelt und wird durch einfaches Auseinanderziehen geteilt. Für die Firstverglasung werden 61 cm lange U-Dichtungsstücke benötigt. Nur für Stegdoppelplatten wird der Dichtungssteg an der Abreißkante abgerissen, so dass ein L-Profil zum Verglasen übrig bleibt. Falls das schwer geht, wird mit einer Schere entlang der Abreißkante ein kurzer Schnitt gemacht. - Seite 42 SDP-LEISTEN Beachten: Dort wo die SDP-Leiste am unteren Ende der Dachsprossen aufliegt, muss die Dreieckdichtung ca. 5 mm nach oben geschoben werden. Zur Abdichtung der SDP-Leiste wird dort ein wenig Silikon aufgetragen. Wichtig: Die SDP-Leiste darf nicht auf der Dreieckdichtung aufliegen. Bei der Dachrinne greift die Nase der SDP-Leiste in die Nut der Dachrinne.
-
Seite 43: Seitenwand- Und Giebelverglasung Mit Stegdoppelplatten
SEITENWAND- UND GIEBELVERGLASUNG MIT STEGDOPPELPLATTEN Die senkrechten Scheiben werden unten ohne Dichtung, jedoch mit SDP-Leisten direkt auf das Grundprofil aufgestellt. Dadurch kann Schwitzwasser auf der Verglasungsinnenseite nach außen austreten. Oben bleiben die Stegdoppelplatten offen. Dort wo die SDP-Leisten an den unteren Profilenden von Sprossen, Ecken und Türrahmensprossen aufliegen, müssen die Dichtungen ca. -
Seite 44: Glasklammern
GLASKLAMMER Die Glasklammern bestehen aus rostfreiem Federdraht und werden nach Skizze eingebaut, wobei der lange Steg auf der Stegdoppelplatte bzw. Glasscheibe aufliegt und die beidseitigen runden Nasen an den Scheibenrändern seitlich anliegen. Die erste Klammer liegt möglichst nahe am Ende der Scheiben. An jeder Scheibe die Klammern abwechseln links und rechts montieren. -
Seite 45: Verglasung Mit Echtglas 3-4 Mm
VERGLASUNG MIT ECHTGLAS 3mm, 4 mm BEI ARBEITEN MIT GLAS ZUR SICHERHEIT HANDSCHUHE TRAGEN! Bei Nörpelglas die raue Seite nach außen zeigend einbauen! DACHVERGLASUNG Für die Firstverglasung werden 61 cm lange U-Dichtungsstücke benötigt. Die Dachscheiben werden zusammen mit der U-Dichtung vermittelt in die Nut des Firstprofiles geschoben, und dann gleich die Glasklammern montiert. -
Seite 46: Auflagedichtung
AUFLAGEDICHTUNG Haben Sie zusätzliche Abdeckprofile bestellt entfallen die Auflagedichtungen. Das Dachfenster liegt dann später direkt auf den Abdeckprofilen auf. Dachsprossen und die Fensterquersprosse erhalten im Fensterbereich eine Auflagedichtung. Diese Dichtung wird von außen auf die Sprosse aufgedrückt, bis beide Dichtungsnasen sicher auf der Sprosse eingerastet sind. -
Seite 47: Fenster
FENSTER-MONTAGE Anzahl der Fenster Modell Stück Die Anordnung der Fenster wird dem Kunden überlassen. Das Fenster kann im ersten Feld montiert werden. Zwischen zwei Fenstern muss ein Feld frei bleiben. Profil Benennung Stück pro Fenster Profil-Nr. Fensterscharnier Fensterleiste Fenstergriff Fensterquersprosse Fensterstange... -
Seite 48: Dichtungsvorbereitung
Da die Dachfenster wichtige Bauteile des Gewächshauses sind, muss die Fenstermontage sorgfältig erfolgen und beansprucht eine gewisse Montagedauer. Nur so lässt sich ein stabiles Fenster mit guter Dichtigkeit herstellen. Wählen Sie dazu einen geeigneten Montageplatz mit Werkbank oder einen stabilen Tisch. Auf einem wackligen Gartentisch oder auf dem Boden wird die Fenstermontage sehr erschwert. -
Seite 49: Zusammenbau
ZUSAMMENBAU 1. Falls die U-Dichtung 2000 sich sehr trocken anfühlt, kann sie mit einem in Spülmittel-Lösung getauchten Lappen benetzt werden. Der innere Kanal der Fensterprofile kann ebenfalls befeuchtet werden, wobei darauf zu achten ist, dass die Profil- Stirnseiten trocken bleiben, da ansonsten das Silikon nicht haften wird. - Seite 50 5. Tauchen Sie die Spitzen der Zylinderblechschrauben Ø 3,9 x 25 in Öl. Zum Verschrauben des Fensters legen Sie dieses mit der Außenseite nach unten flach auf den Tisch. Setzen Sie die Fensterleisten lose an, und schrauben die Zylinderblechschrauben Ø 3,9 x 25 gleichmäßig ein.
- Seite 51 7. Die U-Dichtung gleichmäßig und bündig mit der Profilkante rundum hineindrücken. 8. Die Ebenheit des Fensters auf einer planen Fläche prüfen. Falls erforderlich die Eckverschraubungen lösen und die Profile ausrichten. 9. Jede Dichtungsecke und der Dichtungsstoß wird von außen mit etwas Silikon zusätzlich abgedichtet.
- Seite 52 FENSTEREINBAU Die Dachfenster sollten erst nach der vollständigen Dachverglasung eingebaut werden. Dadurch können Sie die Glasklammern gut durch die Öffnungen der Dachfenster montieren. Das komplette Fenster wird von der Giebelseite her in die Nut des Firstprofils hineingeschoben. Fenster zwischen den Dachsprossen (bzw. Dacheckprofil) vermitteln und mit Sicherungsmuffen Ø...
-
Seite 53: Bedienung
FENSTERVERSCHLUSSMONTAGE Den Fensterverschluss von innen mittig mit 2 Stk Senkschrauben M6x14 und den vormontierten flachen Sechskantmuttern an die Fensterquersprosse schrauben. Bei einem Fenster im äußersten Feld, wird der Fensterverschluss so montiert, dass die Fensterstange beim Entriegeln von der Giebelseite weg schwenkt. ... -
Seite 54: Tür
TÜR-MONTAGE Serienmäßig ist das Gewächshaus mit einer geteilten Türe mit Rechtsanschlag ausgestattet. Das heißt von außen betrachtet liegen die Scharniere auf der rechten Seite. Als individuelle Wunschausstattung ist auch eine Türe mit Linksanschlag möglich. Dabei unterscheiden sich die Türscharniere, die Türblenden 61-2 und 61-3, und die linke Türrahmensprosse. Benennung Bemerkung Profil-Nr. - Seite 55 U-DICHTUNG Die U-Dichtung ist die gleiche wie bei der Firstverglasung. Sie ist zweibahnig aufgewickelt und wird durch einfaches Auseinanderziehen geteilt. BEI VERGLASUNG MIT STEGDOPPELPLATTEN Der Dichtungssteg wird an der Abreißkante abgerissen, so dass ein L-Profil zum Verglasen übrig bleibt. Falls das schwer geht, wird mit einer Schere entlang der Abreißkante ein kurzer Schnitt gemacht.
- Seite 56 BEI VERGLASUNG MIT 3 ODER 4 MM ECHTGLAS Die U-Dichtung gemäß der Skizze auf Länge abschneiden und auf die Scheiben aufstecken. Ein Fixieren mit Tesastreifen ist hier nicht notwendig. Die nachfolgenden Montageschritte sind mit der Verglasung 6 mm Stegdoppelplatten dargestellt. Montageschritte und Abfolge sind bei Echtglas 3 und 4 mm identisch.
- Seite 57 TÜRFLÜGELUNTERTEIL MONTAGE In die obere Schraubnut der Türblende 61-3 wird eine Vierkantschraube für die Lüftungsverriegelung vormontiert. Drücken Sie die beiden Türblenden 61 und 61-3 vermittelt auf die Stegdoppelplatte bis zum Anschlag auf. Sollte es sehr schwer gehen, können Sie den inneren Kanal der Profile mit Spülmittel-Lösung befeuchten.
- Seite 58 TÜRFLÜGELOBERTEIL MONTAGE In die untere Schraubnut der Türblende 61-2 wird eine Vierkantschraube für die Lüftungsverriegelung vormontiert. Drücken Sie die beiden Türblenden 61-1 und 61-2 vermittelt auf die Stegdoppelplatte bis zum Anschlag auf. Sollte es sehr schwer gehen, können Sie den inneren Kanal der Profile mit Spülmittel- Lösung befeuchten.
-
Seite 59: Türriegel, Türschloss, Lüftungsverriegelung
TÜRRIEGEL, TÜRSCHLOSS, LÜFTUNGSVERRIEGELUNG Detail a) - Türriegel Der Türriegel wird zusammen mit der Türriegelunterlage an die Türblende 61-2 mit Senkblechschrauben Ø 3,5 x 16 geschraubt. Die Bohrungen sind vorgegeben... - Seite 60 Detail b) - Türschloss 1. Bevor mit der Schlossmontage begonnen wird, sollten die beweglichen Teile eingeölt werden. 2. Den Drückerstift in das Außengehäuse einschrauben. 3. Kreuzschlitzschrauben M5 x 35 in die Zwischenplatte einsetzten. 4. Die Zwischenplatte mit dem Distanzstück und dem Außengehäuse verschrauben. Das Außengehäuse liegt dabei am Türgriff 60 an.
- Seite 61 Detail c) - Lüftungsverriegelung 1. Die Lüftungsverriegelung wird ca. 250 mm von der Türflügelaußenkante der Scharnierseite gemessen montiert. 2. Winkel Unten bzw. Winkel Oben mit Mutter M6 anschrauben. 3. Bolzen Unten mit Mutter M6 anschrauben 4. Bolzen Oben mit Sicherungsmutter M6 so fest anziehen, dass er sich gerade noch drehen lässt.
- Seite 62 TÜRSCHARNIER-MONTAGE Die Scharniere werden mit Senkblechschrauben Ø 3,9 x 13 an die Türrahmensprosse bzw. den Türgriff geschraubt. Ein Tropfen Öl auf der Schraubenspitze erleichtert das Einschrauben. Beim Türgriff wird die 10 mm breite Türscharnierunterlage zwischengelegt, bei der Türrahmensprosse die 15 mm breite Türscharnierunterlage.
- Seite 63 TÜRANSCHLAG MONTAGE Drücken Sie zuerst zwei Muttern M4 ca. mittig in die beiden Nuten des Multianschlagfuß ein. Die Bohrungen an der Dachecke sind vorgegeben. Dort wird der Multianschlagfuß von unten an die Dachecke gehalten und mit zwei Zylinderschrauben M4 x 12 befestigt. Die Schrauben erst vorsichtig ansetzen, damit die Muttern dabei nicht herausgedrückt werden.
-
Seite 64: Ablaufstutzenmontage
ABLAUFSTUTZEN MONTAGE Die Bohrungen für den Ablaufstutzen sind vorgegeben. Der Ablaufstutzen wird mit 2 Zylinderblechschrauben Ø 3,5 x 13 von unten an die Dachrinne geschraubt. Beachten: Zur Abdichtung kleine Silikonraupe auftragen. A2010 A_10/20_600_64S...
