Frühbeet Typ Allgäu Modell 1

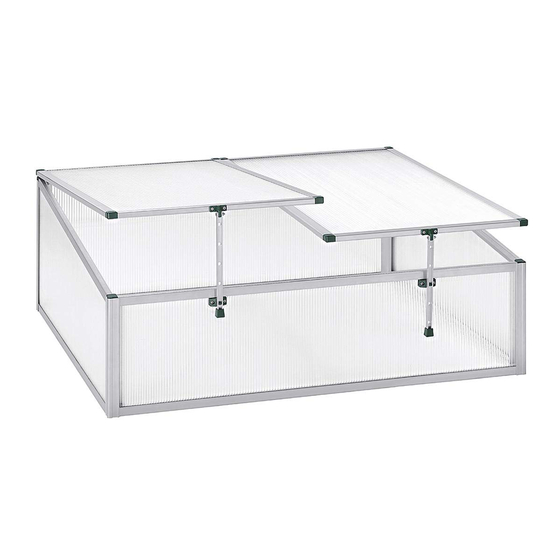

Das Frühbeet besteht aus korrosionsbeständigen Aluminium-Profilen und 6 mm starken Stegdoppelplatten in
Longlife-Qualität mit 10 jähriger Garantie. Hoher Isolierwert und große Lichtdurchlässigkeit schaffen ideale
Bedingungen für die Pflanzen. Das Frühbeet Typ Allgäu hat zwei separat zu bedienende Deckel, die in mehreren
Stellungen geöffnet werden können. Es besteht außerdem die Möglichkeit, das Frühbeet mit einem automatischen
Fensteröffner (Best. Nr. ÖG) auszustatten: Er öffnet und schließt den Deckel selbsttätig entsprechend der
Temperatur, ohne Strom, mit Solarenergie arbeitend.
Maße
Länge
FS1
100 cm
FS1 mit FS1V
200 cm
PROFILSTÜCKLISTE
Bund
Profil-Bezeichnung
Giebel links
Ecke vorne links
Ecke hinten links
Kastenprofil oben
Kastenprofil unten
Giebel rechts
Ecke vorne rechts
Ecke hinten rechts
Kastenprofil oben
Kastenprofil unten
Vorderseite
Kastenprofil
Rückseite
Kastenprofil
Kastenscharnier
Deckel 2 x
Deckelprofil seitlich
Deckelprofil vorne
Deckelscharnier
Verlängerung
Verbindungsprofil vorne
Verbindungsprofil hinten
Streben
Verbinderwinkel
Querstrebe oben
Querstrebe unten
Diagonalstrebe
Montageanleitung für
Frühbeet Art.Nr.: FS1
Frühbeet-Verlängerung Art.Nr.: FS1V
Breite
vordere Höhe
90 cm
30 cm
90 cm
30 cm
FS1
Länge
Profil
Stück Stück
285
1
372
1
857
1
854
1
285
1
372
1
857
1
854
1
954
2
954
1
954
1
872
2
454
1
454
1
282
375
262
-
854
-
854
-
358
-
hintere Höhe
40 cm
40 cm
FS1V
ZUBEHÖRSTÜCKLISTE
Bezeichnung
Deckelecke
-
Kastenecke Nr. 1
-
Kastenecke Nr. 2
Kastenecke Nr. 3
-
Kastenecke Nr. 4
-
Verbindungsstück
Verschlusslager
-
Verschlussgehäuse
-
Verschlussbolzen
Verschlussplatte
-
Kappe für Hebestange
-
Hebestange
2
Erdanker
1
Vierkantschraube
Mutter
Senkblechschraube
1
Zylinderschraube
Mutter, selbstsichernd
2
Mutter
1
STEGDOPPELPLATTEN
1
SDP Vorderseite
SDP Rückseite
SDP Deckel
1
SDP Giebelseite Rechts
1
SDP Giebelseite Links
2
1
1
2
0313
FS1
FS1V
Abmessung
Stück Stück
8
8
1
-
1
-
1
-
1
-
-
2
2
2
2
2
2
2
2
2
2
2
250
2
2
300
4
2
M6 x 12
16
18
M6
20
22
Ø3,5 x 9,5
20
20
M4 x 18
6
6
M4
2
2
M4
4
4
FS1
FS1V
976 x 262
1
1
976 x 355
1
1
473 x 891
2
2
876 x 263/355
1
-
876 x 263/355
1
-
