STEUERUNG UND FUNKTIONEN (Fortsetzung)

1. GERÄTETASTEN – Zur Auswahl aller oder einiger der 12 Geräte. Damit wählen Sie aus, welche DMX-Kanäle
den Geräten zugewiesen sind.
Weitere Informationen zur Adressierung von Geräten finden Sie auf Seite 8.
2. SZENE-TASTEN – Zum Speichern von Szenen im Programm-Modus oder zur Wiedergabe Ihrer Szenen im
Wiedergabe-Modus.
3. LCD-ANZEIGE – Zeigt Werte und Einstellungen je nach ausgewählter Funktion an.
4. MULTIPLEXER-TASTEN ( ↑ ODER ↓ ) – Damit können Sie auswählen, welchen Multiplexer, Sie verwenden
möchten. (Es gibt insgesamt 30 auswählbare Multiplexer.)
5. CHASE – Zur Auswahl der Chases (1–6).
6. PROGRAMM – Zum Aktivieren des Programm-Modus. Bei einer Aktivierung blinkt die Anzeige.
7. MIDI / REC – Zur Steuerung des MIDI-Betriebs oder zur Aufzeichnung jedes Schrittes für die Szenen und
Chases.
8. AUTO/DEL – Damit wählen Sie die AUTO-Geschwindigkeit im Chase-Modus oder löschen Szenen oder Chases.
9. AUDIO / MULTIPLEXER KOPIEREN – Damit lösen Sie die Musiksteuerung im Chase-Modus aus oder kopieren
einen Multiplexer von Szenen von einem zu einem anderen Programm-Modus.
10. VERDUNKELUNG – Damit deaktivieren oder aktivieren Sie die Kanalausgaben.
11. TAP SYNC / ANZEIGE – Im Auto-Chase-Modus ändern Sie damit die Chase-Rate. Damit ändern Sie auch die
LCD-Anzeige im manuellen Chase-Modus.
12. FADE-ZEIT-SCHIEBEREGLER – Damit stellen Sie die Fade-Zeit ein. Fade-Zeit ist die Zeitspanne, die es
dauert, bis der DMX Operator vollständig von einer Szene zur anderen gewechselt ist.
Zum Beispiel: Ist der Fade-Zeit-Schieberegler auf 0 (Null) gestellt, ändert sich eine Szene sofort. Ist der
Schieberegler auf "30s" eingestellt, beträgt die Zeitspanne, die es dauert, bis der DMX Operator vollständig von
einer Szene zur nächsten gewechselt ist, 30 Sekunden.
13. GESCHWINDIGKEITS-SCHIEBEREGLER – Dieser dient zur Anpassung der Chase-Geschwindigkeit im Auto-
Modus.
14. SEITEN-AUSWAHL – Damit wechseln Sie zwischen den Kanal-Multiplexern SEITE A (1–8) und SEITE B (9–
16) hin und her.
15. FADER (1–8) – Damit stellen Sie den Kanal/die Werte zwischen 0 und 100 % ein.

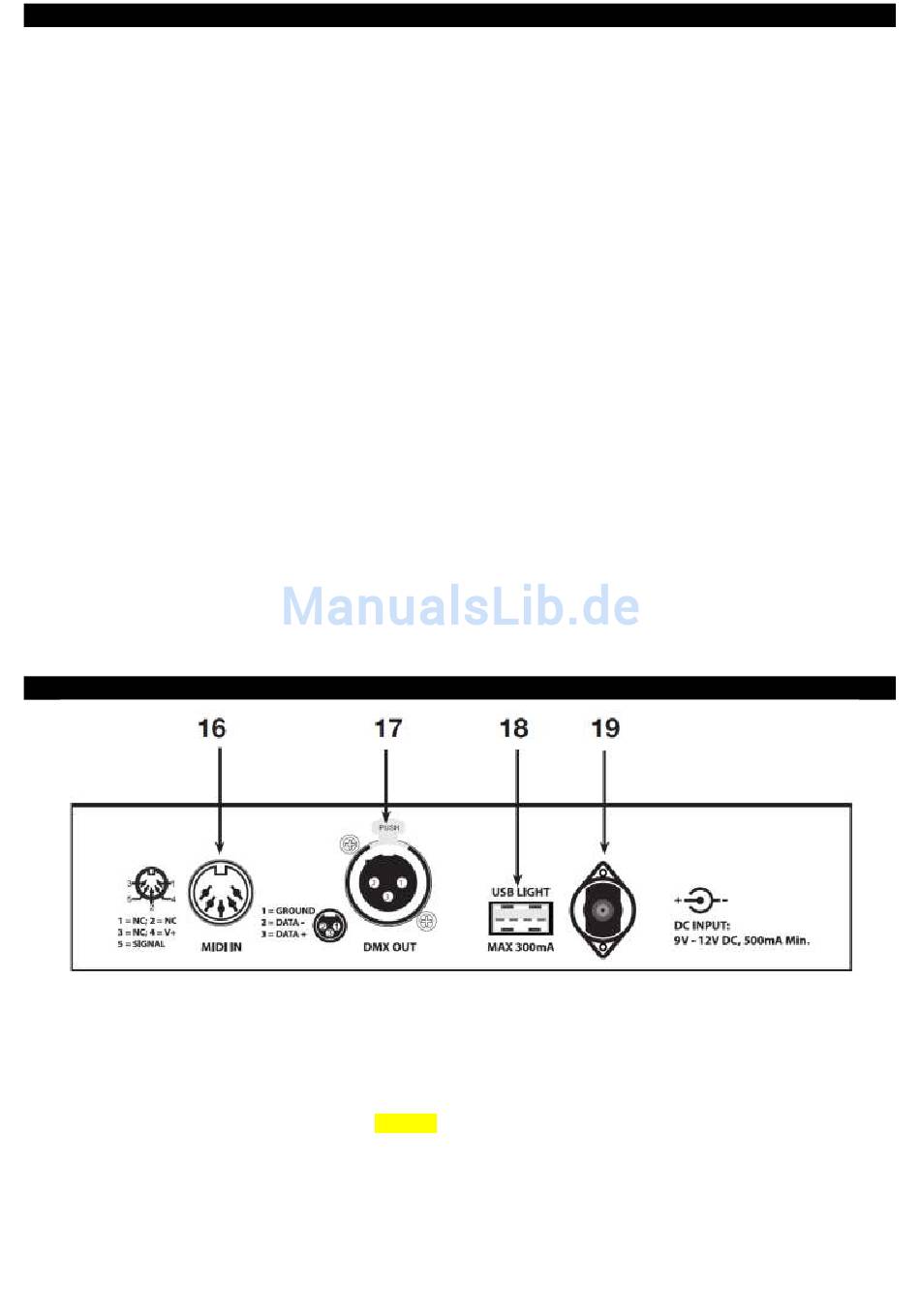

ANSCHLÜSSE AUF DER RÜCKSEITE
16. MIDI-EINGANG – Eingang für die MIDI-Daten.
17. DMX-AUSGANG – Wird für das Senden des DMX-Signals an die Geräte oder die Packs verwendet.
18. USB-SCHNITTSTELLE – Diese USB-Schnittstelle dient 3 Zwecken:
• Anschluss einer USB-LED-Lampe mit max. Ausgangsstrom von 500 mA (Leuchtmittel nicht enthalten).
• Anschluss eines USB-Sticks
(nicht enthalten) und zum Backup aller Controller-Einstellungen
(Chases/Szenen/sonstige Einstellungen). Sie können bis zu 12 Dateien (Geräte 1–12) sichern.
Wichtige Hinweise zum Backup finden Sie auf Seite 13.
• Hochladen neuer Controller-Firmware von einem USB-Stick (nicht enthalten).
HINWEIS: Wenden sich bitte für weitere Details an den Kundensupport von ADJ.
19. DC-EINGANG - Akzeptiert eine Gleichstromversorgung mit einer Spannung von 9 V~12 V und mindestens 300
mA.
A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator Bedienungsanleitung Seite 7
