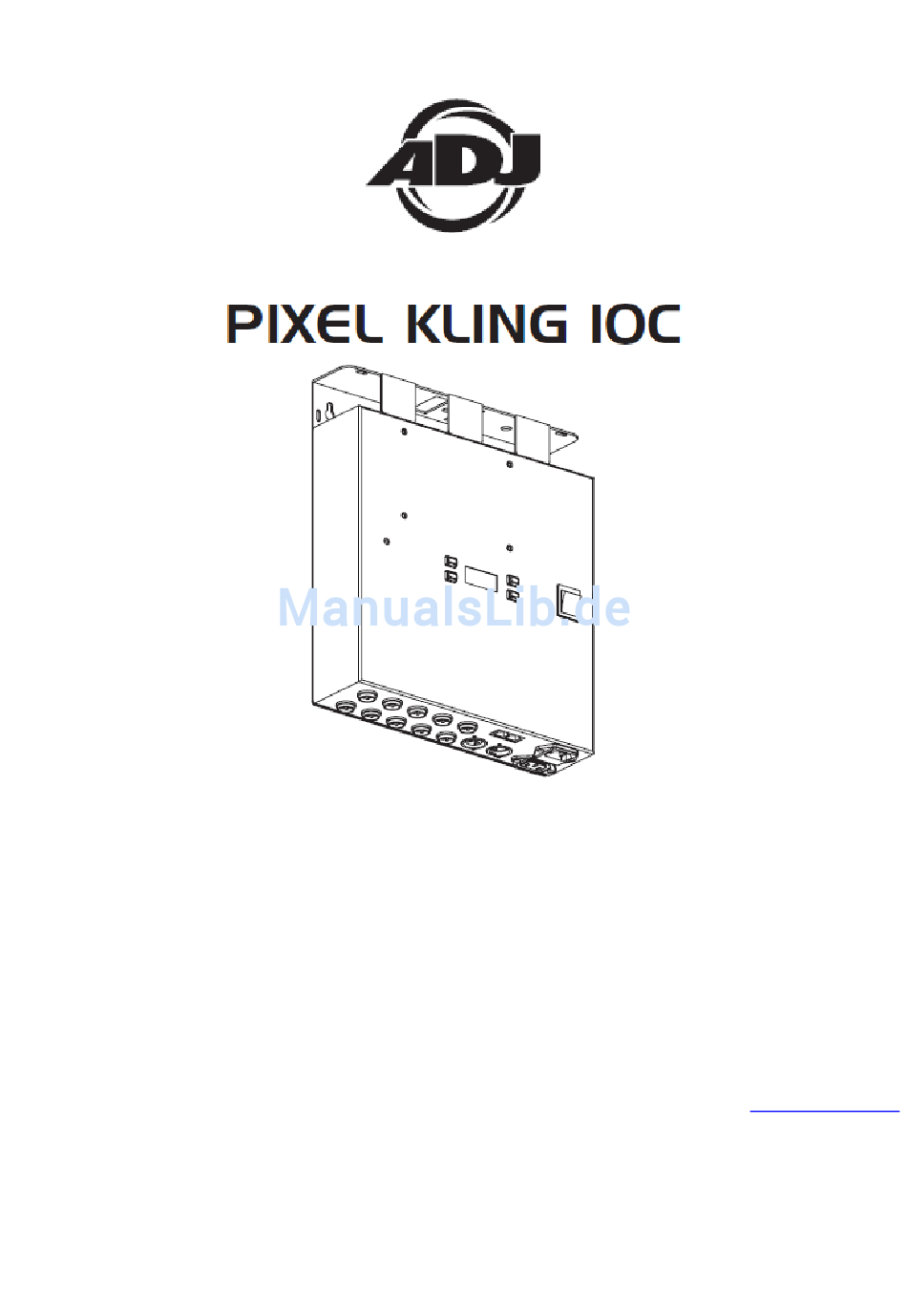

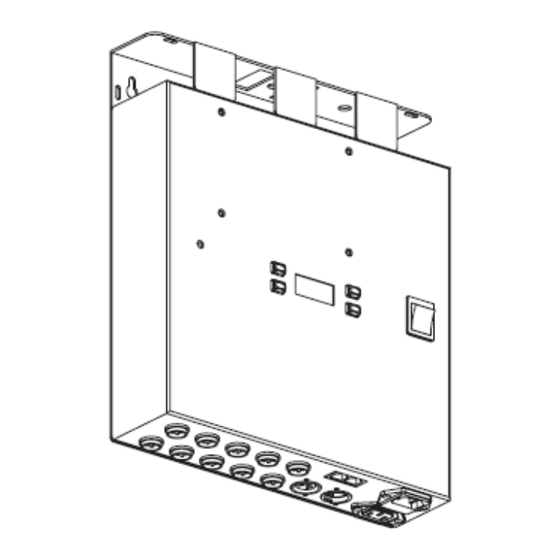

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 7/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
EINRICHTUNG DES GERÄTS ..............................5 BETRIEBSANWEISUNG ................................7 MASTER/SLAVE-KONFIGURATION ............................9 BETRIEB PER KLING-NET ODER ART-NET ..........................9 BETRIEB DER ADJ LED RC1 ..............................10 ANSCHLUSS & ZUSAMMENSCHLUSS ............................ 12 5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................14 7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................15 32-KANAL-MODUS - DMX-WERTE &... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Pixel Kling 10C von ADJ Products, LLC, entschieden haben. Jeder Pixel Kling 10C wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. • Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen. •... - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Betriebsanweisung
BETRIEBSANWEISUNG Sperrung der LCD-Anzeige: LCD-Anzeige schaltet automatisch nach 30 Sekunden ab. Drücken Sie auf MENU und halten Sie es für mindestens 5 Sekunden gedrückt, um die Anzeige zu entsperren und auf das Menü zuzugreifen. LED-Anzeige Ein/Aus: Um das Gerät so einzustellen, dass die LED-Anzeige nach 30 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis "OPTION"... - Seite 8 BETRIEBSANWEISUNG (Fortsetzung) 5. Nachdem Sie den gewünschten DMX-Modus ausgewählt haben, schließen Sie das Gerät über die XLR- Steckverbindungen an einen handelsüblichen DMX-Controller an. Dimmungs-Modus: 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "MANUAL" angezeigt wird. Wenn "MANUAL TUBE: ALL"...
-
Seite 9: Master/Slave-Konfiguration
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC (Fernsteuerung) ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC. -
Seite 10: Betrieb Der Adj Led Rc1
Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die ADJ LED RC1 verwenden zu können, aktivieren Sie zunächst den Infrarotempfänger des Geräts. Für Informationen zum Aktivieren des Empfängers, lesen Sie bitte die Anweisungen auf Seite 9. - Seite 11 BETRIEB DER ADJ LED RC1 (Fortsetzung) "+" und "-" - Mit diesen Tasten können Sie die Blitzfrequenz, die Programmgeschwindigkeit, die Fade- Geschwindigkeit, die Ausgabeintensität und die Musikempfindlichkeit einstellen. Diese Tasten werden auch zum Durchsuchen der DMX-Kanal-, Statischen-Farb-, Musiksteuerungs- und Auto-Modus verwendet.
-
Seite 12: Anschluss & Zusammenschluss
ANSCHLUSS & ZUSAMMENSCHLUSS Hinweis: Schließen Sie nicht mehr als 60 Geräte des™ LED Pixel 10C vom Computer in Serie zusammen und verwenden Sie einen Ethernet Switch, wenn mehr als 50 Geräte des LED Pixel 10C angesteuert werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Pixel Kling 10C Bedienungsanleitung Seite 12... - Seite 13 ANSCHLUSS & ZUSAMMENSCHLUSS (Fortsetzung) Verwenden Sie beim Anschluss ein Straight-Through-Netzwerkkabel der Kategorie 5. Hinweis: 1. Der Ethernet Switch muss ein Gigabit Switch sein. 2. Schalten Sie von einem einzelnen Netzwerkanschluss des Ethernet Switch nicht mehr als 50 Einzelgeräte des LED Pixel 10C in Serie zusammen. 3.
-
Seite 14: 5-Kanal-Modus - Dmx-Werte & Eigenschaften
5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 MASTER-DIMMER 0% - 100% MUSIKSTEUERUNG/STROBE-EFFEKT KEINE FUNKTION 1 - 5 MUSIKSTEUERUNG 6 - 10 KEINE FUNKTION... -
Seite 15: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 MASTER-DIMMER 0% - 100% STROBE-/PROGRAMMGESCHWINDIGKEIT/ 0 - 27 MUSIKEMPFINDLICHKEIT 28 - 255 STROBE AUS 0 - 255 STROBE LANGSAM-SCHNELL 0 - 31 PROGRAMMGESCHWINDIGKEIT LANGSAM- 32 - 255 SCHNELL MUSIKEMPFINDLICHKEIT AUS MUSIKEMPFINDLICHKEIT GERINGSTE - HÖCHSTE DIMMUNG/AUSWAHL STATISCHE FARBEN/ AUSWAHL FARBÄNDERUNG/... - Seite 16 7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) 64 - 74 FARBWECHSEL 7 75 - 84 FARBWECHSEL 8 85 - 95 FARBWECHSEL 9 96 - 106 FARBWECHSEL 10 107 - 117 FARBWECHSEL 11 118 - 127 FARBWECHSEL 12 128 - 138 FARBWECHSEL 13 139 - 148 FARBWECHSEL 14 149 - 159...
-
Seite 17: 32-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) 118 - 127 MUSIKSTEUERUNG 12 128 - 138 MUSIKSTEUERUNG 13 139 - 148 MUSIKSTEUERUNG 14 149 - 159 MUSIKSTEUERUNG 15 160 - 170 MUSIKSTEUERUNG 16 171 - 180 MUSIKSTEUERUNG 17 181 - 191 MUSIKSTEUERUNG 18 192 - 202 MUSIKSTEUERUNG 19 203 - 212... - Seite 18 32-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) 0 - 255 ROT (RÖHRE 3) 0% - 100% 0 - 255 GRÜN (RÖHRE 3) 0% - 100% 0 - 255 BLAU (RÖHRE 3) 0% - 100% 0 - 255 ROT (RÖHRE 4) 0% - 100% 0 - 255 GRÜN (RÖHRE 4) 0% - 100%...
-
Seite 19: 480-Kanal-Modus - Dmx-Werte & Eigenschaften
480-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 ROT (RÖHRE 1 PIXEL 1) 0% - 100% 0 - 255 GRÜN (RÖHRE 1 PIXEL 1) 0% - 100% 0 - 255 BLAU (RÖHRE 1 PIXEL 1) 0% - 100% 0 - 255 ROT (RÖHRE 1 PIXEL 2) 0% - 100%... -
Seite 20: Netzkabel In Serienschaltung
NETZKABEL IN SERIENSCHALTUNG Mit dieser Funktion können Sie über die IEC-Eingangs- und Ausgangsbuchsen die Controller miteinander verbinden. Es können maximal 3 Controller angeschlossen werden. Bei mehr als 3 Controllern benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Controller. NIEMALS verschiedene Controllertypen verwenden! AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. -
Seite 21: Technische Daten
TECHNISCHE DATEN Pixel Kling 10C Modell: Stromversorgung: 120 V/60 Hz oder 230 V/50 Hz Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 200 W Netzkabel in Serienschaltung: maximal 3 Controller Sicherung: 4 A (120 V) & 2 A (250 V) Gewicht: 6 lbs./ 4,2 kg 12,75”... -
Seite 22: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 23: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
