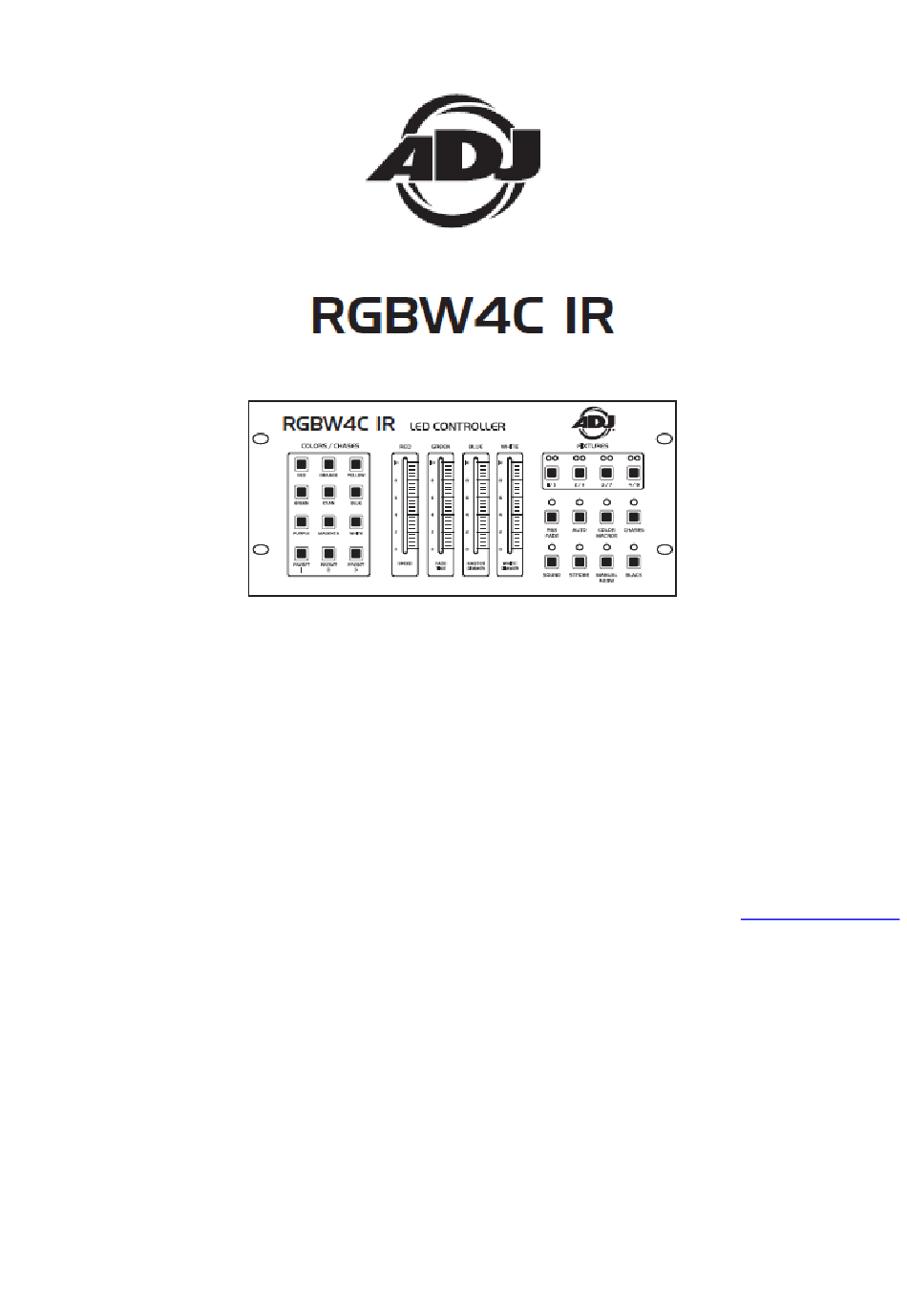

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu Überarbeitet: 5/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
STEUERUNG UND FUNKTIONEN – RÜCKSEITE ........................9 BETRIEB ....................................9 CHASE-TABELLE ..................................10 FERNBEDIENUNG LED RC2 VON ADJ............................. 10 TECHNISCHE DATEN ................................12 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................13 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................14 BEMERKUNGEN .................................. -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines RGBW4C IR von ADJ Products, LLC, entschieden haben. Jeder RGBW4C IR wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. - Seite 5 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
- Seite 6 EINRICHTEN DES DMX (Fortsetzung) Abschluss reduziert Signalfehler vermeidet Probleme und Interferenzen bei der Signalübertragung. empfiehlt sich immer, einen DMX- Leitungsabschluss (Widerstand 120 Ohm, 1/4 Abbildung 4 W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+) des letzten Geräts zu schalten. 5-polige XLR DMX-Steckverbinder.
-
Seite 7: Steuerung Und Funktionen

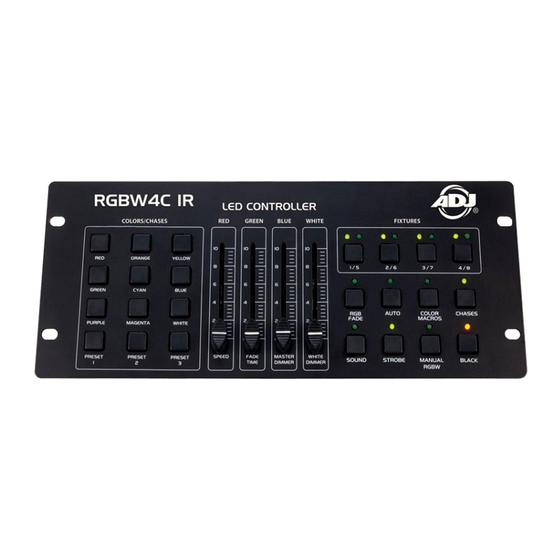

STEUERUNG UND FUNKTIONEN 1. GERÄTEAUSWAHL (FIXTURES) - Der RGBW4C IR kann bis zu 8 LED-Geräte ansteuern. Betätigen Sie eine der Tasten; die entsprechende LED über der Taste leuchtet auf, um anzuzeigen, welches LED-Gerät angesteuert werden kann. Beispiel: Betätigen Sie die 1/5-Taste einmal; die linke LED leuchtet auf, um anzuzeigen, dass nun das LED- Gerät 1 angesteuert werden kann. - Seite 8 STEUERUNG UND FUNKTIONEN (Fortsetzung) - Mit dem GREEN/FADE TIME-FADER (12) steuern Sie die Fade-Geschwindigkeit. - Mit dem BLUE/MASTER DIMMER-FADER (11) steuern Sie die Sättigung der RGB-LEDs. - Mit dem WHITE/WHITE DIMMER-FADER (10) steuern Sie die Sättigung der weißen LEDs. 7. STROBE - Aktiviert und deaktiviert den Stroboskopeffekt. Mit dem RED/SPEED-Fader (13) wählen Sie die Blitzfrequenz.
-
Seite 9: Steuerung Und Funktionen - Rückseite
STEUERUNG UND FUNKTIONEN – RÜCKSEITE 15. GERÄTESCHALTER - Akzeptiert eine Gleichstromversorgung mit einer Spannung von 9 V~12 V und mindestens 300 mA. 16. DC-EINGANG - Akzeptiert eine Gleichstromversorgung mit einer Spannung von 9V~12V und mindestens 300mA. 17. DMX-AUSGANG - Wird für das Senden des DMX-Signals an das kompatible LED-Gerät verwendet. 18. -
Seite 10: Chase-Tabelle
Die Infrarot-Fernbedienung LED RC2 von ADJ verfügt über verschiedene Funktionen und erlaubt Ihnen die komplette Steuerung Ihres RGBW4C IR. Stecken Sie zur Steuerung des RGBW4C IR den beiliegenden IR- Empfänger in den Eingang für den IR-Empfänger ein, der sich auf der Rückseite des Controllers befindet. Zur Steuerung des Geräts richten Sie die IR-Fernbedienung auf darauf und sorgen dafür, dass Sie nicht weiter als... - Seite 11 FERNBEDIENUNG LED RC2 VON ADJ (Fortsetzung) "-". Drücken Sie zweimal auf die SPEED-Taste, um zur Einstellung der Fade-Geschwindigkeit zu gelangen. Mit den Tasten "+" und "-" stellen Sie die Fade-Geschwindigkeit ein. Drücken Sie zum Einstellen des Master- Dimmer auf die Taste SET ADDR und verwenden Sie die Tasten "+" und "-". Drücken Sie zum Einstellen der Intensität der Farbe Weiß...
-
Seite 12: Technische Daten
TECHNISCHE DATEN Modell: RGBW 4C IR STROMVERSORGUNG: 12 V DC, 500 mA, UL-zugelassen LEISTUNGSAUFNAHME: 3,6 W AUSGANG: 3-polig XLR AUDIO-AUSLÖSER: Integriertes Mikrofon ABMESSUNGEN: 327 mm (L) x 140 mm (B) x 48 mm (H) 13” (L) x 5,5” (B) x 2” (H) GEWICHT: 2,4 lbs./ 1,1 kg Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der... -
Seite 13: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 14: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. -
Seite 15: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – RGBW 4C IR Bedienungsanleitung Seite 15... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – RGBW 4C IR Bedienungsanleitung Seite 16...
