Montage des Erweiterungsmoduls

1. Verwenden Sie einen Bohreinsatz mit
einem Durchmesser von 5 mm und
bohren Sie ein Loch mit 1 Zoll (25 mm)
Tiefe.
2. Fügen Sie einen Kunststoffdübel ein,
damit die Öffnung bündig mit der
Wandoberfläche abschließt.
3. Drehen Sie eine 25 mm Schraube in den
Dübel ein, lassen Sie den Schraubenkopf
aber ca. 1/8 Zoll (4 mm) überstehen.
4. Schieben Sie das Gehäuse des
Steuergeräts über den Schraubenkopf.

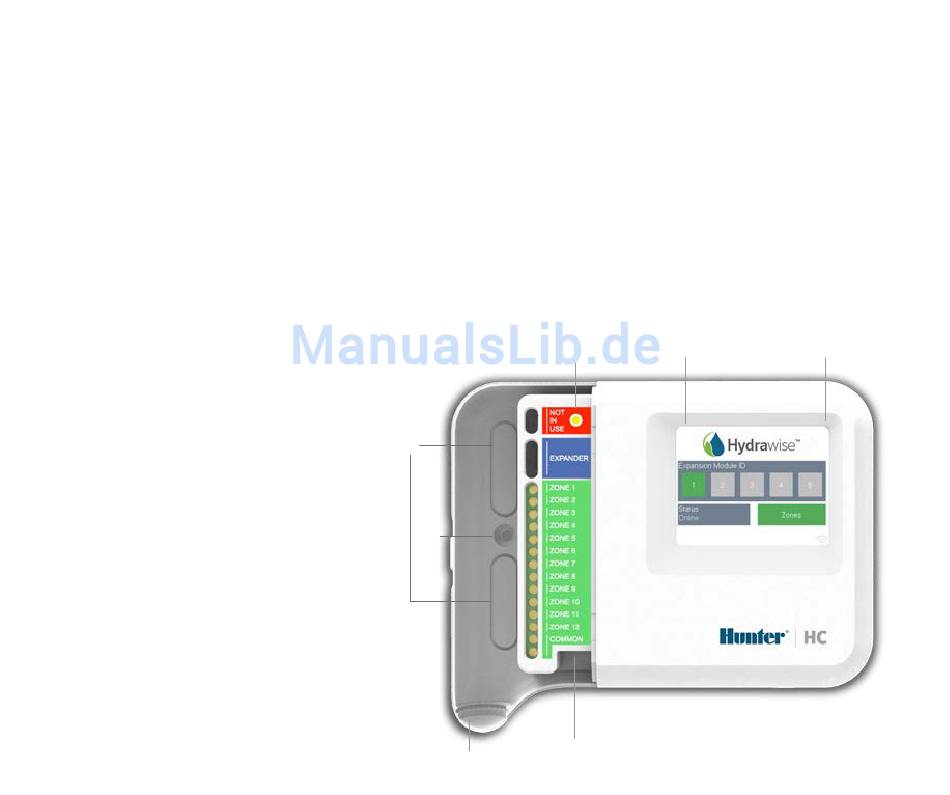

① Rückseitiger Kabeleingangspunkt
(mit Messer entfernen)
② Kabelkanal Kabeleingangspunkt
(mit dem Messer entfernen)
③ Schraube zur Wandmontage
④ Stromanzeige
⑤ Erweiterungsmodul
Kabeleingang
⑥ Zum vorherigen Bildschirm
wechseln
⑦ Zum Startbildschirm wechseln
4
5. Markieren Sie den zweiten
Montagepunkt (siehe
entfernen Sie das Erweiterungsmodul,
bohren Sie ein Loch, fügen Sie einen
Kunststoffdübel ein, schieben Sie das
Gehäuse des Steuergeräts über den
ersten Schraubenkopf und schrauben
Sie ihn fest.
④
①
③
⑤
②
③ im Diagramm),
⑥ ⑦
