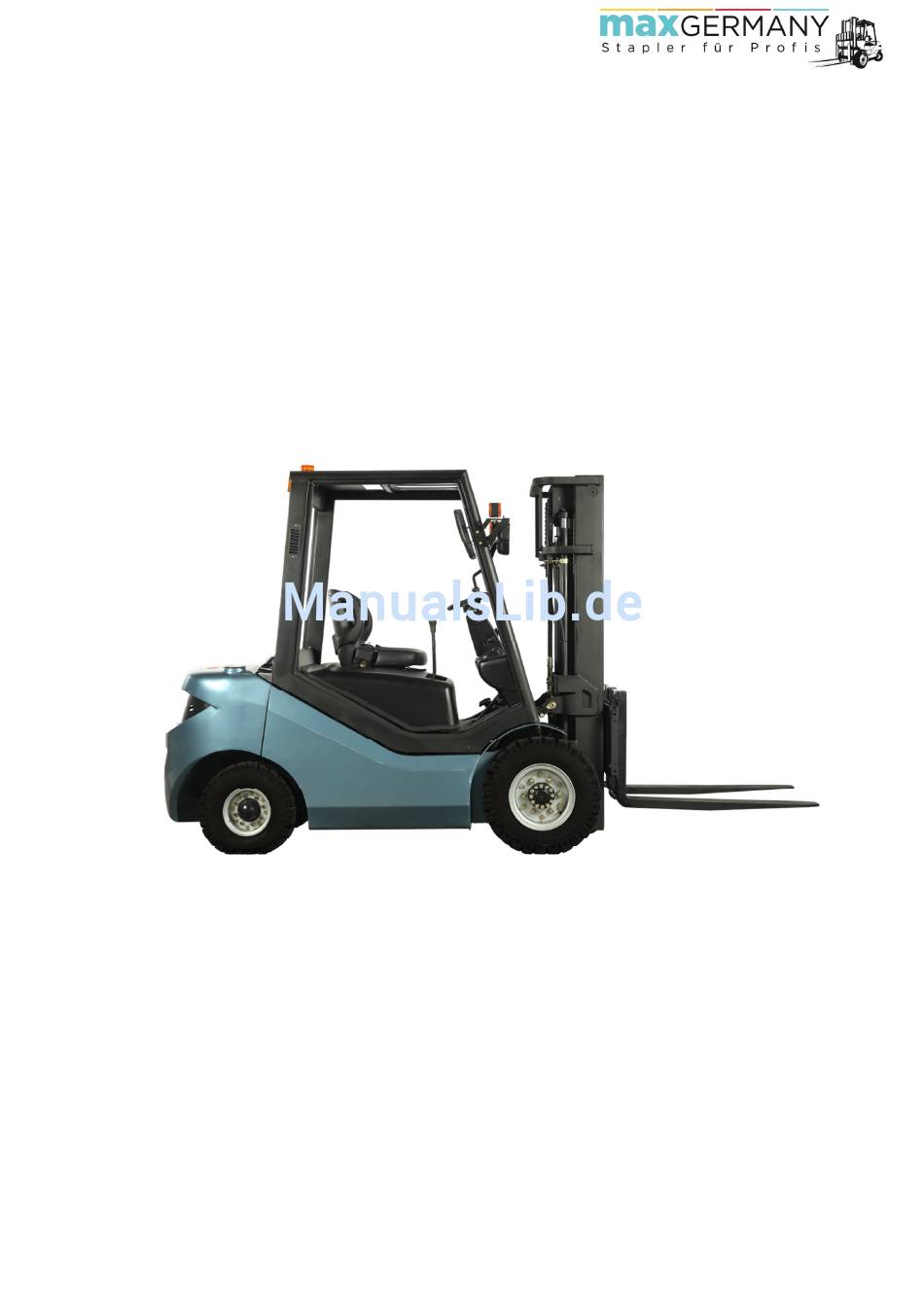

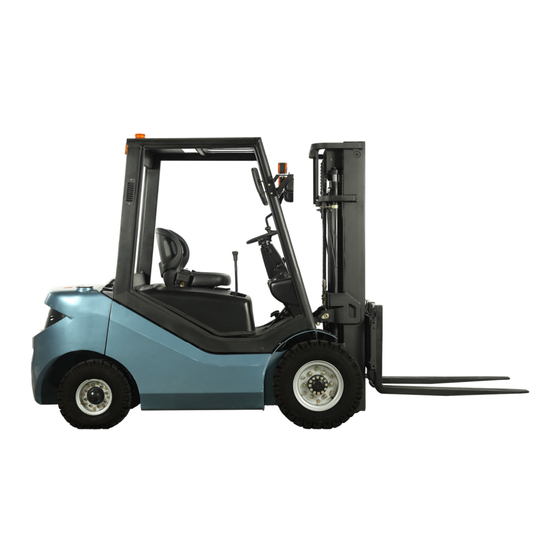

- Seite 1 Bedienungsanleitung 2-4t IC Stapler...
- Seite 2 Vorwort Wir freuen uns, dass Sie sich für einen Max-Germany Stapler entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, da Sie die sichere Benutzung dieses Gabelstaplers erklärt. Diese Bedienungsanleitung sollte vor der Inbetriebnahme des Geräts sorgfältig von denjenigen Personen gelesen werden, die für die Bedienung und Wartung zuständig sind.
- Seite 3 aus. Reklamationen werden diesbezüglich nicht angenommen. Bei Problemen in dieser Dokumentation, melden Sie diese bitte RY (MaxGermany) in schriftlicher Form.
-
Seite 4: Inhaltsverzeichnis
Inhalt Inbetriebnahmebedingungen ......................6 Bedienelemente ..........................7 Tägliche Sicherheitsprüfungen des Anwenders ................14 3.1 Vor dem Start ..........................14 3.2 Nach dem Start ..........................14 Start ............................... 15 4.1 Diesel Modelle ..........................15 4.2 LPG Modelle ..........................15 4.3 Inbetriebnahme .......................... 15 4.4 Einstellung des Sitzes ........................ - Seite 5 9.9 Anbaugeräte ..........................25 9.10 Hohe Belastung ......................... 25 9.11 Umkippen ..........................25 9.12 Rauch und Belüftung ......................... 25 Fehlersuche ..........................26...
-
Seite 6: Inbetriebnahmebedingungen
1. Inbetriebnahmebedingungen Bevor Sie diesen Gabelstapler in Betrieb nehmen, lesen Sie sorgfältig die Bedienungsanleitung. Benutzung ausschließlich durch geschultes und autorisiertes Personal. Die Sicherheitsüberprüfung soll vor der Inbetriebnahme durchgeführt werden. Jegliche Fehler sollen aufgenommen und behoben werden. Der Gabelstapler darf zu keinem Zeitpunkt überladen werden. Gewicht stets auf beide Gabelzinken verteilen. -
Seite 7: Bedienelemente
2. Bedienelemente... - Seite 8 Teil Beschreibung Gabelzinken Zum Heben und zum Senken der Ladung Zum sicheren Stützen der Ladung. Die Ladung soll Lastenschutz gegen den Lastenschutz gestützt sein, um Sicherheit und Gleichgewicht zu gewährleisten Der Hubmast hält den Hubzylinder und steuert die Hubmast Gabelzinken Hubzylinder Der Hubzylinder hebt und senkt die Gabelzinken Der Fahrerschutz schützt den Fahrer vor fallenden...
- Seite 9 Display Teil Beschreibung Stundenzähler Zeigt die Betriebsstunden des Motors Zum sicheren Stützen der Ladung. Die Ladung soll gegen Blinker links den Lastenschutz gestützt sein, um Sicherheit und Gleichgewicht zu gewährleisten Wasseranzeige Das Licht schaltet sich ein, wenn das Wasser zu Neige geht. Für Dieselstapler: Es schaltet sich ab, wenn diese sich Vorheizanzeige genügend erhitzt haben.
- Seite 10 Armaturenkonsole Teil Beschreibung Dient zum Lenken und Steuern des Lenkrad Staplers Hupe Zum Hupen, den Knopf betätigen. Fahrtrichtungsschalter Zum Ändern der Fahrtrichtung Fahrtrichtungsanzeiger Zum Betätigen der Blinkerlichter Lichtschalter Zum Ein-/Ausschalten der Lichter Schlüsselschalter Zum An-/Ausschalten des Staplers Hubhebel Zum Heben/Senken der Last Kipphebel Zum Kippen der Gabelzinken Zum Akivieren/Deaktivieren der...
- Seite 11 Einstellhebel Zur Sperrung des Lenkrads Drücken, um den Stapler langsam zu Inchpedal bewegen Betriebsbremse Drücken, um den Stapler anzuhalten Gaspedal Drücken, um den Stapler zu fahren Wenn eingebaut, zur Betätigung von Dritter Hebel Anbaugeräten Wenn eingebaut, zur Betätigung von Vierter Hebel Anbaugeräten Becherhalter Zum Halten eines Bechers...
- Seite 12 Motorteile Teil Beschreibung Motor Ventilator Kühlt den Kühler des Motors Kühler Kühlt das Motorsystem Luftfilter Filtert die Ansaugluft Öleinfüllstutzen Öffnung zum Nachfüllen Hydrauliköl Hydrauliköl-Messstab Misst Füllstand Hydrauliköl Motoröl-Messstab Misst Füllstand Motoröl Wasserabscheider Trennt Wasser von Treibstoff Schaltschrank Beinhaltet Relais und Sicherungen Versorgt den Motor mit Strom, für den Batterie Startvorgang...
- Seite 13 LPG-Teile Teil Beschreibung Schellen Zur Befestigung der Gasflasche Gasflasche beinhaltet Treibstoff für den Gaszylinder Stapler BEMERKUNG: Die Gasflasche (im Original) verfügt über ein eigenes unabhängiges Messgerät. [13]...
-
Seite 14: Tägliche Sicherheitsprüfungen Des Anwenders
3. Tägliche Sicherheitsprüfungen Anwenders 3.1 Vor dem Start Stellen Sie sicher, dass Räder, Hubmast und Gabelzinken unbeschädigt sind. Auf austretende Flüssigkeit achten. Mit Hilfe eines Reifendruckmessers den Reifenluftdruck prüfen. Der korrekte Luftdruck ist auf dem Gabelstapler Nummernschild ausgeschildert. Radfelgen und Reifenprofil auf Schäden überprüfen. RY-Reifen verfügen über einen sehr hohen Druck, damit der Gabelstapler schwere Gewichte tragen kann, daher können bereits kleine Schäden in den Felgen oder Rädern zu Maschinenversagen führen. -
Seite 15: Start
4. Start 4.1 Diesel Modelle Beim Starten eines Diesel Gabelstaplers: Schlüssel auf ON Position drehen Warten bis die Glühkerze-Anzeige erlöscht Schlüssel auf START Position drehen 4.2 LPG Modelle Beim Starten eines LPG Gabelstaplers: LPG auf dem Behältnis auf ON Position stellen Sicherstellen, dass der Schalter auf der Armatur neben der Lenksäule in der LPG Position steht Schlüssel auf ON Position drehen... -
Seite 16: Einstellung Des Sitzes
4.4 Einstellung des Sitzes 1. Ein Hebel unter dem Sitz ermöglicht die Einstellung des Sitzes. 2. Hebel nach rechts schieben, um den Sitz zu entsperren 3. Sitz verschieben, bis eine gemütliche Position erreicht worden ist, von der man einen klaren Blick hat, 4. -
Seite 17: Fahren
5. Fahren 5.1 Fahren des Gabelstaplers Vor dem Abfahren: Gabelzinken vom Boden abheben Hubmast nach hinten kippen Handbremse lösen Fahrrichtungsschalter nach vorne drücken und Gaspedal drücken, um vorwärts zu fahren. Fahrrichtungsschalter nach hinten drücken, um rückwärts zu fahren. Achtung: Bei Richtungswechsel nicht das Gaspedal drücken Achtung: Vor Richtungswechsel immer völligen Stillstand abwarten. -
Seite 18: Absenken Der Ladung
5.4 Absenken der Ladung Am Zielort angekommen: Ladung absenken Kippfunktion verwenden, um sicherzustellen, dass die Gabelzinken in der richtigen Position sind Rückwärtsgang betätigen bis die Ladung sicher von den Gabelzinken abgeladen ist Um anzuhalten die Bremse drücken. Inch-Pedal verwenden, um Kraftübertragung während des Bremsvorgangs zu unterbrechen. -
Seite 19: Auftanken
6. Auftanken 6.1 Auftanken des Gabelstaplers 1. Gabelstapler anhalten. Motor ausschalten. Parkbremse sicher betätigen. Sicherstellen, dass sich keine offene Flamme in der Nähe befindet. Nicht rauchen. Nicht in sitzender Position auftanken. 2. Nach dem Auftanken, Tankdeckel sicher schließen 6.2 Austauschen der Gasflasche 1. -
Seite 20: Die Parkbremse
Parken 7.1 Die Parkbremse Parkbremshebel ziehen, um die Parkbremse zu deaktivieren. Die Parkbremse betrifft die zwei Vorderrräder. Parkbremshebel nach vorne drücken, um die Parkbremse zu lösen. 7.2 Parken des Gabelstaplers Gabelstapler nur in einem ausgewiesenen Parkbereich auf ebenem Grund parken. Vor dem Verlassen des Gabelstaplers: Gabelzinken auf die unterste Position setzen. -
Seite 21: Heben
8. Heben Um einen Gabelstapler sicher anzuheben: Nie Gabelstapler mit Ladung auf den Gabelzinken heben. Stapler nur im lastfreien Zustand heben. Keine Personen auf den Gabelzinken anheben Kennzeichen nach dem Ladegewicht überprüfen. Hebezeuge korrekt verwenden [21]... -
Seite 22: Sicherheit
9. Sicherheit Achtung: Nur ausgebildetes Personal darf den Gabelstapler bedienen und warten. Achtung: Beim Verwenden des Gabelstaplers immer Schutzkleidung tragen. Achtung: Personen nur mit passender Schutzvorrichtung befördern. Es dürfen keine Passagiere auf dem Gabelstapler mitfahren. Achtung: Wenn nach einer Routineinspektion oder nach Betrieb Fehler oder Mängel an dem Gabelstapler entdeckt werden, den Gabelstapler nicht verwenden bevor ein autorisierter Techniker die Mängel behoben hat. -
Seite 23: Ladebühnen
9.3 Ladebühnen Nur Ladebühnen befahren, die über genügend Kapazität verfügen den Gabelstapler und seine Ladung zu tragen. Vor der Anfahrt auf die Ladebühne sicherstellen, dass diese gesichert ist. Bei Anfahrt auf ein Fahrzeug, sicherstellen, dass sich das Fahrzeug nicht bewegen kann. Warnung: Wenn es nicht sicher ist, ob die Hubladebühne über genügend Tragkapazität verfügt, nicht befahren... -
Seite 24: Steigung
9.7 Steigung Warnung: Niemals einen U-Turn auf einer Steigung durchführen. Sicherstellen, dass die Steigung nicht nass ist. Immer langsam fahren bei Steigungen. Abbildung 2: Wie man sicher auf einer Steigung fährt Gabelzinken nach unten richten, wenn man ohne Ladung auf einer Rampe fährt. Gabelzinken nach oben richten, wenn man mit Ladung auf einer Rampe fährt. -
Seite 25: Hohe Belastung
9.9 Anbaugeräte Achtung: Nur Anbaugeräte verwenden, die für den Gabelstapler zu verwenden sind. Falsch angebrachte Anbaugeräte können Schäden am Gerät verursachen. Tragfähigkeit des Gabelstaplers nach dem Anbringen des Anbaugeräts überprüfen. Die Tragfähigkeit ist das Gesamtgewicht von Ladung und Anbaugerät. 9.10 Hohe Belastung Wenn möglich, soll vermieden werden die Ladung höher zu stapeln, als der Lastenschutz zulässt. - Seite 26 10. Fehlersuche Einige gewöhnliche Probleme können bei Ihrem Gabelstapler auftreten. Wenn Probleme auftreten, die nicht mit dem normalen Betrieb übereingehen, veranlassen Sie eine vom Fachmann ausgeführte Reparatur. MOTOR SPRINGT NICHT AN Die Tankfüllung überprüfen Batterieklemme überprüfen Batterie überprüfen. DAS GERÄT LEGT KEINEN VORWÄRTS- ODER RÜCKWÄRTSGANG EIN Der Fahrer muss in der Fahrerkabine sitzen.
