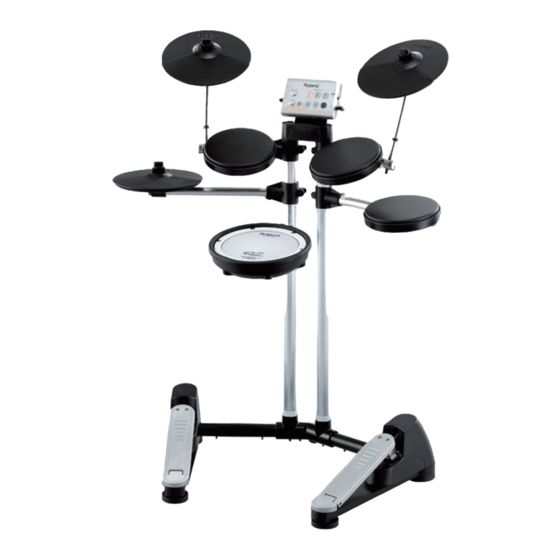

D-1 V-Drums Lite
Aufbauanleitung

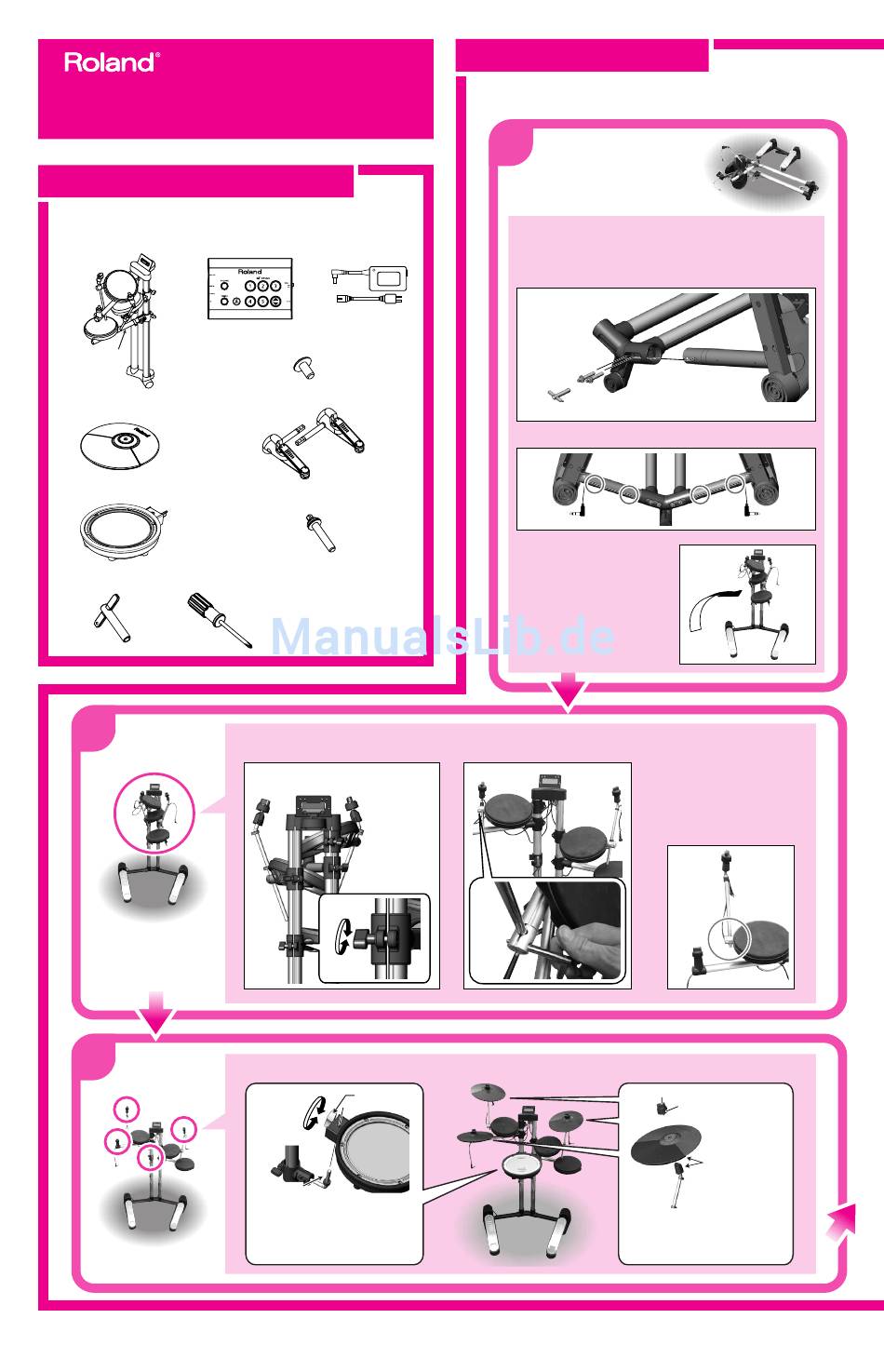

Den Verpackungsinhalt prüfen
Überprüfen Sie unmittelbar nach dem Öffnen, ob alle Teile vorhanden sind.
Sollte etwas fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
Ständer
Soundmodule
Querstange
Cymbal-Pad x 3
Snare-Pad
Stimmschlüssel
Schraubendreher
2
Ausklappen der
Querstangen
3
Die Pads
anbringen
opyright © 2007 ROLAND ORPORATION Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, bedarf einer ausdrcklichen schriftlichen Genehmigung von ROLAND ORPORATION.
Netzteil
Schrauben für das Soundmodul x 4
Bodenquerstangen
Schrauben für die Bodenquerstangen x 4
Anleitungs-Set:
Aufbauanleitung
Video-Anleitung
Bedienungsanleitung
Roland-Aufkleber
1. Klappen Sie die Querstangen in der unten
gezeigten Reihenfolge aus (1, 2, 3, 4).
Rückseite des HD-1
Klemmen Sie
sich nicht
Finger oder
Hände ein.
4 1
3 2
2 4
Anziehen
3
Lockern
1. Befestigen Sie das Snare-Pad am Halter.
Flügelschraube
Anziehen
Lockern
Halter
Ziehen Sie die Flügelschraube des
Snare-Pads fest an, sonst könnte sich
das Pad drehen oder der Halter
könnte beschädigt werden.
Aufbauen des HD-1
Achten Sie beim Aufbau des Ständers darauf, dass er nicht umkippt.
1
Anbringen der
Bodenquerstangen
Quetschen Sie sich beim Zusammen-
bauen nicht Ihre Finger!
1. Legen Sie den Ständer auf den Boden, und bringen Sie eine
der Bodenquerstangen an.
Greifen Sie nicht mit Ihren Fingern oder Händen in die Pedale oder die Feder.
2. Drehen Sie den Ständer um, und bringen Sie die andere
Bodenquerstange an.
Richten Sie die Schrauben an
den Schraublöchern aus.
Ziehen Sie die
Schrauben gleich-
mäßig und fest an.
Achten Sie darauf, die Bodenquerstangen richtig herum anzubringen.
3. Sichern Sie die Pedalkabel mit der Klemme.
4. Richten Sie den Ständer auf.
Achten Sie besonders darauf,
dass die Bodenquerstangen fest
am Ständer sitzen.
Sollte dies nicht der Fall sein,
könnte der Ständer beschädigt
werden oder wackeln.
2. Lockern Sie mit dem Stimm-
schlüssel die Schrauben.
2. Befestigen Sie die Cymbal-Pads.
Ziehen Sie die Feststellschraube nur so
fest an, dass die Pads noch gut schwingen
können. Bei zu lockerer Montage können
jedoch Doppeltrigger auftreten.
Richten Sie die abgeflachten
Stellen aneinander aus.
3. Richten Sie die Stangenhöhe ein.
Richten Sie sie so aus, dass sie die
anderen Pads nicht berührt. Die
Stange darf nicht ganz heraus-
gezogen werden.
Die Cymbal-Stangen kommen unten
aus der Querstange wieder heraus;
verletzen Sie sich dabei bitte nicht.
4. Ziehen Sie die Schraube fest an.
Cymbal-Feststellschraube
Cymbal-Filz
Wie gezeigt
ausrichten.
