IMPLOTEX – FLÜSTERKOMPRESSOR

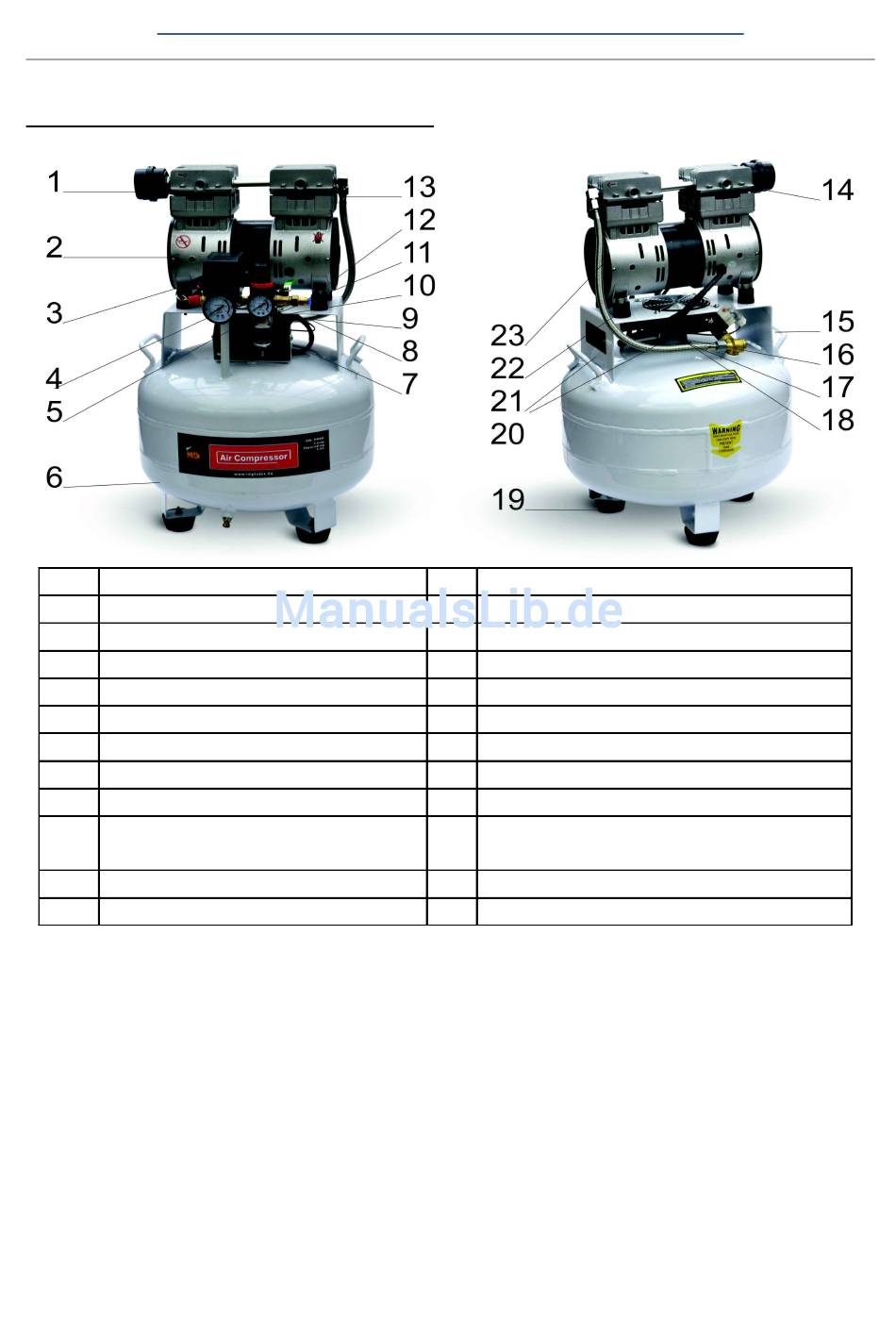

4. Aufbau des Kompressors

1 Luftansaugfilter/Schalldämpfer
2 Kompressormotor
3 Druckschalter / Not-Aus
4 Druckmanometer
5 Sicherheitsventil
6 Drucklufttank
7 Anlaufkondensator
8 Steigrohr
9 Druckregler
10 Druckmanometer f.
Ausgangsdruck
11 Kugelhahn
12 Schnellkupplung
Alle Komponenten befinden sich auf einem Zylindrischen Drucklufttank. Der
Kompressormotor ist das Herzstück des Gerätes. Er treibt direkt, über eine Exzenterwelle,
die gekoppelten Kolben an. Beide Kolben sind aus temperaturstabilem, verschleißfestem,
nicht metallischem Material gefertigt, wodurch auf Dauer keine Schmierung notwendig ist.
Die komprimierte Luft lädt sich im Drucklufttank auf, welche am Druckmanometer überwacht
werden kann. Wenn der Druck auf 8 Bar ansteigt, wird die Kompression automatisch über
den Druckschalter abgeschaltet.
Sinkt der Druck im Drucklufttank durch Benutzung oder durch Leckage unter 6 Bar, wird die
Kompression durch den Druckschalter erneut auf 8 Bar gestartet. Dieser Zyklus läuft so
lange ab, bis das Gerät abgeschaltet wird.
13 Winkelstecker
14 Ansaugrohr
15 Handgriff
16 Ablassventil
17 Ablassventil Schnellkupplung
18 Magnetventil
19 Gummifüße
20 Rückschlagventil
21 Typenschild
22 Gummidämpfung
23 Geflochtene Druckluftleitung
