Anschluss des Fernfühlers
Zum Betrieb ist ein Fernfühler notwendig. Dieser
Fühler (mit Fühlerhülse) sollte so montiert werden,
dass die zu regelnde Temperatur richtig erfasst
werden kann. Der Fühler muss in einem Schutzrohr
mit Fühlerhülse verlegt werden. Dies erleichtert
einen späteren Austausch. Der Fernfühler kann mit
einer 2-adrigen Leitung für 230 V verlängert werden.
Enge Parallelführung mit Netzleitungen z. B. im
Kabelkanal, ist zu vermeiden.
Achtung!
Die Fühlerleitungen führen Netzspannung.
8. Technische Daten
Bestellbezeichnung
EFD
Spannungsversorgung
230 V AC 50 Hz (207 ... 253 V)
Temperatur-Einstellbereich
5 °C ... 40 °C;
Boden
in 0,5 °C Schritten
Temperaturanzeige
0,5 °C Schritte
Frostschutz
5 °C
Ausgang
Relais Öffnerkontakt (thermisch),
potential-gebunden;
werkseitige Umstellung auf
Schließerkontakt (thermisch)
(auf Anfrage)
Eingang „ECO"
230 V (über gleichen FI) z. B. ext.
(Klemme Rückseite)
Zeitschaltuhr oder Fensterkontakt usw.,
Einstellbereich: Aus, 0,5 ... 15 °C
Werkseinstellung = 4°C,
Änderung auf Anfrage.
Temperatur-Absenkung um diesen
Wert / Anhebung bei Kühlen.
Maximale Leitungslänge bis zu 50 m.
Schaltstrom
10 mA ... 10(4) A, 230 V~
Ausgangssignal
Pulsweitenmodulation (PWM)
Zykluszeit = 10 Minuten
Leistungsaufnahme
~ 1,2 W
Fernfühler
EEF / 33 kOhm, Länge 4 m
kann bis 50 m verlängert werden
Umgebungstemperatur
Betrieb 0 °C bis 40 °C
(ohne Betauung)
Lagerung
-20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung 4 kV
Temperatur für die
75 ± 2 °C
Kugeldruckprüfung
Spannung und Strom für
230 V, 0,1 A
Zwecke der EMV- Stör-
aussendungsprüfungen
Schutzart
IP 30
Schutzklasse
II (siehe Achtung)
Softwareklasse
A
Verschmutzungsgrad
2
Gewicht (mit Fernfühler)
~ 280 g
Energie-Klasse
IV = 2 %
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)

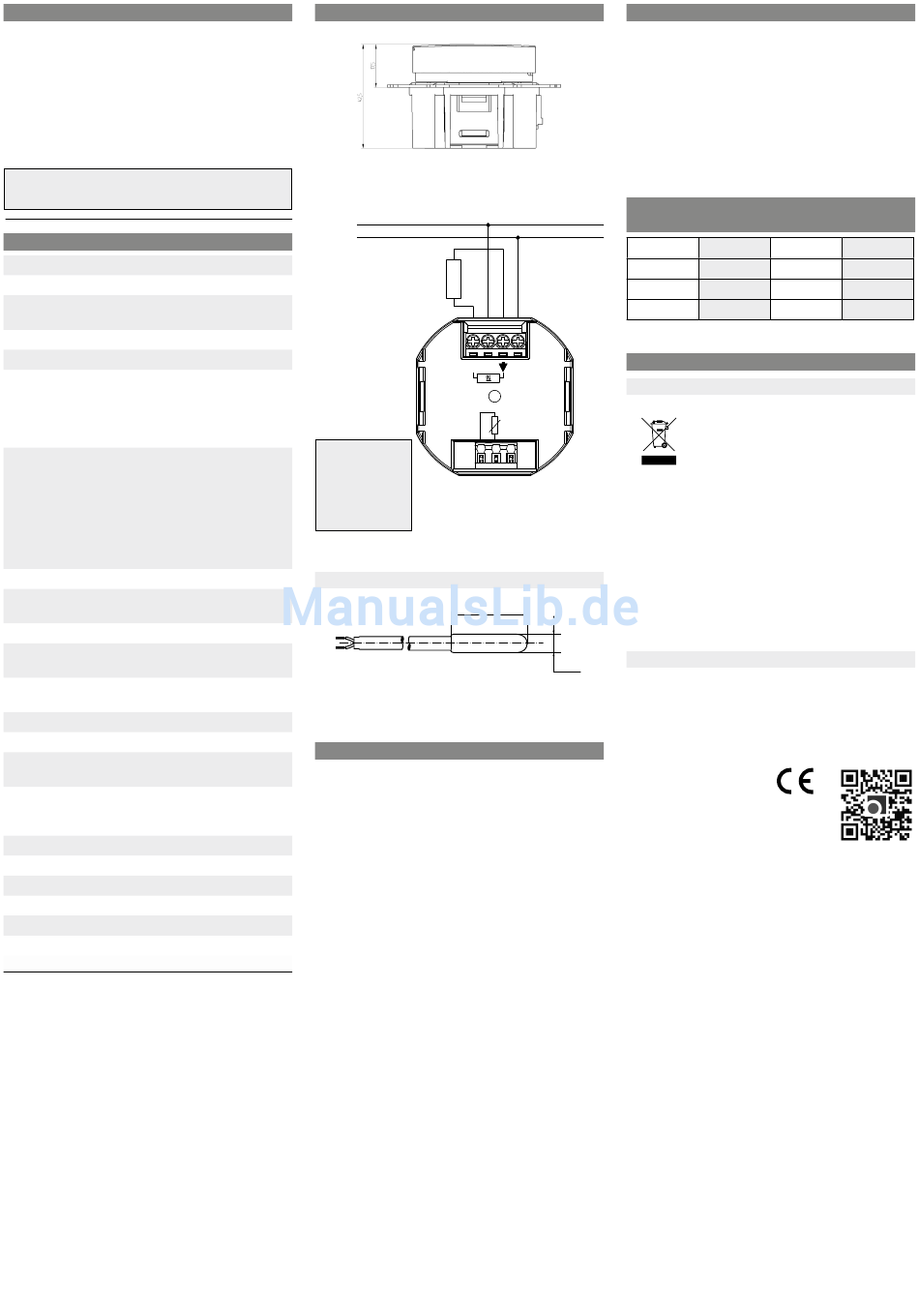

9. Schaltbild / Maße
Tragring über Tapete montieren
230 V~ 50Hz
N
L
Last /
Load
N
N
Sensor
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Fernfühler EEF / 33 kOhm
20
10. Frostschutz
Sinkt die Boden-Temperatur unter 5 °C wird Frost-
schutz aktiviert.
Frostschutz ist auch in der Betriebsart OFF = Aus
aktiv.
Bei Frostschutz wird rechts in der Anzeige FROST
angezeigt.
Hinweis: Frostschutz ist nur wirksam für die
Bodentemperatur, die Raumtemperatur wird nicht
überwacht.
11. Fehleranzeigen
Im Falle eines Fehlers wird ERRx angezeigt, der
Regler schaltet die Heizung aus, Anzeige = OFF ERRx
ERR1:
ERR2:
ERR3:
ERR4:
ERR5:
12. Widerstandstabelle
für Fernfühler EEF / 33 kOhm
Temperatur Widerstand Temperatur Widerstand
10 °C
20 °C
25 °C
13. Allgemeines
L
Entsorgung
ECO
Hinweis
Ø7,8
Die Produkte sind nicht für den Export in die USA,
USA-Territorien und Kanada bestimmt. Im Weiteren
dürfen die Produkte nicht in Kraft-, Luft-, Schienen-
und / oder Wasserfahrzeuge eingebaut werden.
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb.
Deutschland
www.halmburger.eu
Halmburger ist ein eingetragenes Warenzeichen der
Halmburger GmbH, Abbildungen ähnlich, technische
Änderungen vorbehalten.
Fernfühler Unterbrechung
Fernfühler Kurzschluss
Unterteil oder Oberteil sind nicht von
Halmburger
Kommunikation zwischen Ober- und
Unterteil ist gestört
Gerätestörung
66,8 kΩ
30 °C
26,3 kΩ
41,3 kΩ
40 °C
17,0 kΩ
33 kΩ
50 °C
11,3 kΩ
Entsorgung von Altgeräten in Deutschland:
Geräte mit abgebildeter Kennzeichnung
(durchgestrichene Mülltonne) gehören
nicht in den Restmüll. Das Elektro- und
Elektronikgerätegesetz (ElektroG) gewährleis-
tet eine kostenlose Rückgabe bei Ihrer kom-
munalen Sammelstelle. Weitere Informationen
zu diesem Thema erhalten Sie bei uns.
Entsorgung von Altgeräten außerhalb
Deutschlands: Die Entsorgung hat nach den
gesetzlichen Vorschriften des jeweiligen
Landes zu erfolgen.
