Grundlagen der Ortung
1. Finden Sie den FLP (vorderen Ortungspunkt) und RLP (hinteren Ortungspunkt), indem
Sie die Zielkugel im Kasten zentrieren.
2. Halten Sie am FLP den Auslöser gedrückt, um die vorausberechnete Tiefe anzuzeigen.
3. Finden Sie die LL, indem Sie die Linie zwischen FLP und RLP im Kasten zentrieren (siehe
Ortungsbildschirm auf der vorherigen Seite).
4. Zeigen Sie die Tiefe an, indem Sie auf der LL zwischen dem FLP und dem RLP den
Auslöser gedrückt halten.
5. Halten des Auslösers länger als fünf Sekunden aktiviert Max-Modus (siehe Seite 6).

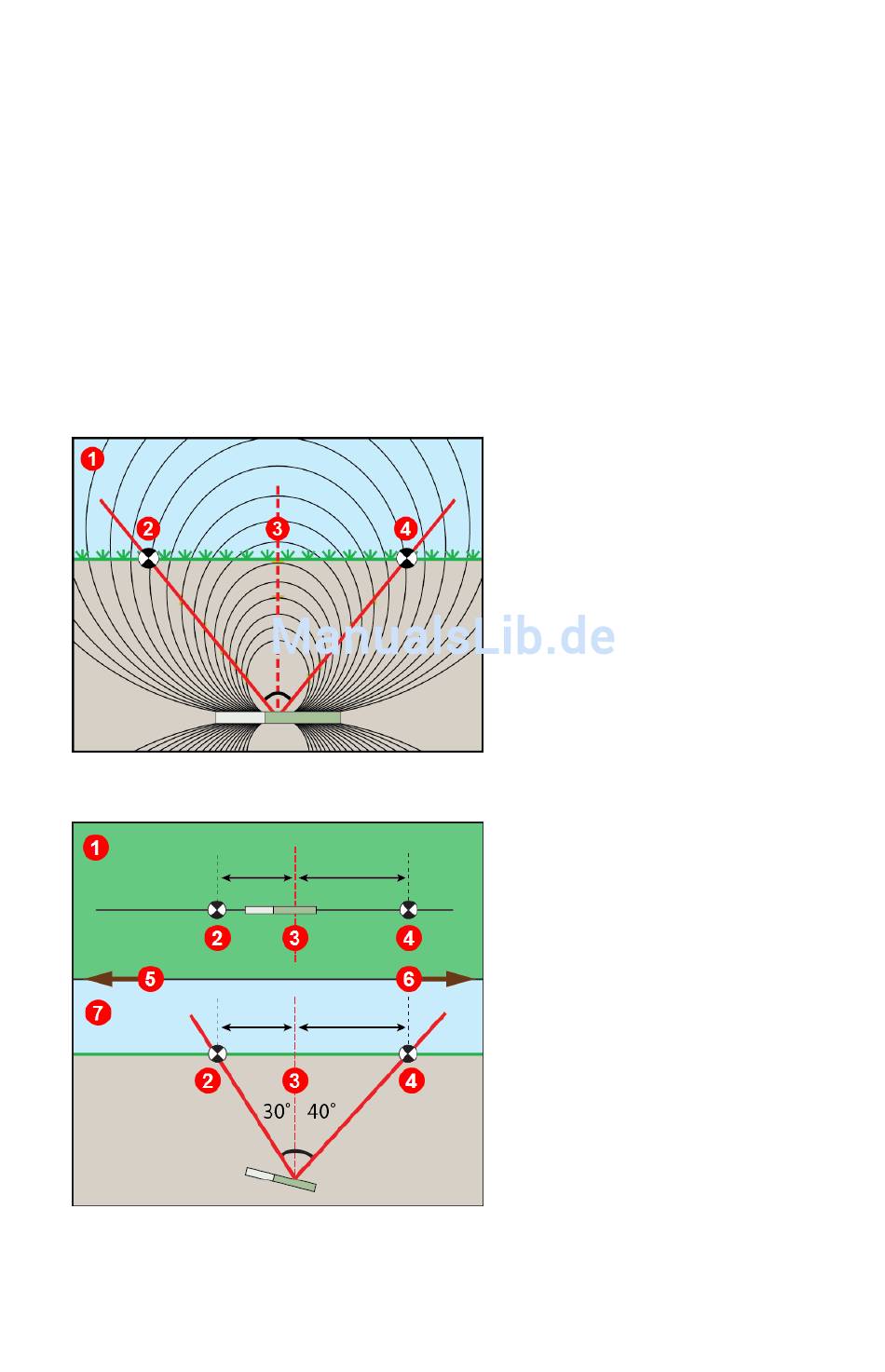

Geometrie des Sendersignalfelds
Waagrechter Sender
Geneigter Sender
Bei geneigtem Sender liegen FLP und RLP nicht in gleicher Entfernung von der LL.
1. Seitenansicht
2. RLP: hinterer Ortungspunkt
3. LL: Ortungslinie
4. FLP: vorderer Ortungspunkt
1. Draufsicht
2. RLP
3. LL
4. FLP
5. Bohrgestell
6. Bohrpfad
7. Seitenansicht
-
-
