- Seite 1 TV Adapter 2.0 Bedienungsanleitung...
-
Seite 2: Verwendungszweck
Verwendungszweck Diese Anleitung enthält wichtige Informationen zur Bedienung und Pflege Ihres neuen Der TV Adapter 2.0 wird in Verbindung mit Wireless-Hörsystemen von Oticon und dem TV Adapters 3.0. Bitte machen Sie sich mit dem gesamten Inhalt dieser Anleitung Oticon Streamer eingesetzt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis TV Adapter 2.0 Überblick Warnhinweise Installation Platzierung des TV Adapters Verbindung des TV Adapters zum Netzstrom Verbindung des TV Adapters mit dem Fernseher Verbindung über TOSLINK Verbindung über RCA Verbindung über Klinkenadapter Verbindung über SCART-Adapter Kopplung des Streamers mit dem TV Adapter Lautstärke regeln Fernsehen WICHTIGER HINWEIS... -
Seite 4: Packungsinhalt
Packungsinhalt Verpackung 1 Verpackung 2 TV Adapter 2.0 – Lieferumfang Netzstecker RCA-Kabel Klinkenadapter TV Adapter 2.0 Verpackung 3 Instructions for use TV Adapter 2.0 Diese Anleitung TOSLINK... -

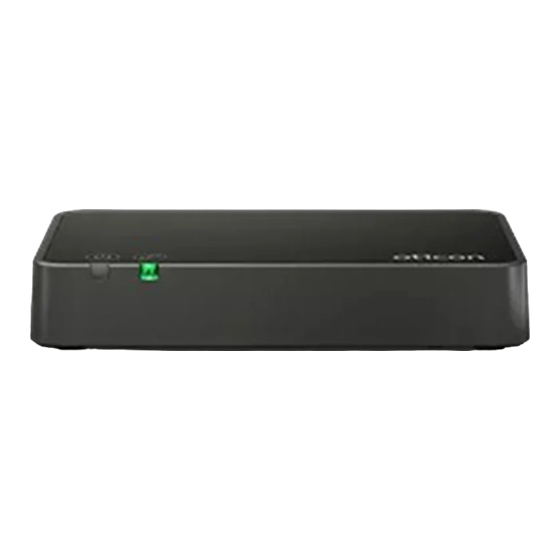

Seite 5: Tv Adapter 2.0 Überblick
TV Adapter 2.0 Überblick Vorderseite Power-Anzeige Zustand Power-Anzeige TV-Status-Anzeige TV-Status-Anzeige TV Adapter AN, keine Verbindung zum Streamer Kopplung mit dem Streamer Streaming/Übertragung – kein Audiosignal erkannt RCA-Kabel angeschlossen und Streaming/Übertragung TOSLINK-Kabel angeschlossen und Streaming/Übertragung (digital) Rückseite TOSLINK-Kabel angeschlossen und Streaming/Übertragung (ungültiges Signal)* Fehlermeldung ** Kein Licht Blinken... -
Seite 6: Warnhinweise
Warnhinweise Warnhinweise Bitte machen Sie sich zu Ihrer eigenen Sicherheit und zur ordnungsgemäßen Erstickungsgefahr durch Verschlucken von Kleinteilen Verwendung mit den Warnhinweisen und dem gesamten Inhalt dieser Anleitung • Ihr TV Adapter und dessen kleinteiliges Zubehör sollten außerhalb der Reichweite vertraut, bevor Sie Ihren TV Adapter zum ersten Mal benutzen. -
Seite 7: Installation
Installation Erstmaliger Gebrauch des TV Adapters Bevor Ihre Hörsysteme den TV-Ton empfangen können, muss der TV Adapter an den Fernseher und das Stromnetz angeschlossen werden und mit Ihrem Streamer gekoppelt werden. Diese Anleitung zeigt Ihnen Schritt für Schritt, wie Sie den TV Adapter in Betrieb nehmen. -
Seite 8: Platzierung Des Tv Adapters
Platzierung des TV Adapters Es gibt zwei Möglichkeiten, den TV Adapter zu platzieren: 1. In der Nähe des Fernsehers – horizontal platziert (A). 2. Hinter dem Fernseher oder in dessen Nähe vertikal an der Wand platziert (B). (Die Schrauben sind nicht im Lieferumfang enthalten). -
Seite 9: Verbindung Des Tv Adapters Zum Netzstrom
Verbindung des TV Adapters zum Netzstrom Verbinden Sie zunächst den TV Adapter mit dem Netzstrom. Verpackung 1 Nutzen Sie den Netzstecker aus der Verpackung 1. 1. Stecken Sie das Netzkabel in den Power-Anschluss auf der Rückseite des TV Adapters (A). 2. -
Seite 10: Verbindung Des Tv Adapters Mit Dem Fernseher
SCART-Ausgang (L+R) *Dolby Digital und das Doppel-D-Symbol sind eingetragene Marken der Dolby Laboratories. Eine Lösung, die für Ihren Fernseher passt, finden Sie auf den nächsten Seiten. Ihr Hörakustiker findet auf www.oticon.de weitere Details zur Kompatibilität von TV Adapter und Fernsehgerät. -
Seite 11: Verbindung Über Toslink
Verbindung über TOSLINK 1. Nutzen Sie das TOSLINK-Kabel aus der Verpackung 3 (A). 2. Entfernen Sie die Plastikkappen vom TOSLINK-Kabel (B). 3. Verbinden Sie das TOSLINK-Kabel mit dem TOSLINK-Ausgang Ihres Fernsehers oder Heimkinosystems (C). Verpackung 4. Stecken Sie das TOSLINK-Kabel in den rosafarbenen TOSLINK-Eingang (D) des TV Adapters. -
Seite 12: Verbindung Über Rca
Verbindung über RCA 1. Nutzen Sie das RCA-Kabel aus der Verpackung 2 (A). 2. Verbinden Sie das RCA-Kabel mit dem RCA-Ausgang am Fernseher (B). (Diese Buchsen sind typischerweise mit „L – R AUDIO OUT“ gekennzeichnet und befinden sich häufig auf der Rückseite des Fernsehers oder am Bedienfeld auf der Verpackung 2 Vorderseite). -
Seite 13: Verbindung Über Klinkenadapter
Verbindung über Klinkenadapter 1. Den Klinkenadapter finden Sie in der Verpackung 2 (A). 2. Verbinden Sie das RCA-Kabel mit dem Klinkenadapter (B1). Verpackung 2 3. Schließen Sie den Klinkenadapter am Fernseher an, üblicherweise am Kopfhörerausgang (B2) des Fernsehers. 4. Schließen Sie das RCA-Kabel am RCA-Eingang (C) des TV Adapters an. 5. -
Seite 14: Verbindung Über Scart-Adapter
Verbindung über SCART-Adapter 1. Nutzen Sie den SCART Adapter*. (A) 2. Verbinden Sie den roten und weißen Stecker des RCA-Kabels mit den entsprechenden Buchsen am SCART-Adapter (B). 3. Stecken Sie den SCART-Adapter in den SCART-Anschluss des Fernsehers (C). 4. Schließen Sie das RCA-Kabel am RCA-Eingang (D) des TV Adapters an. 5. -
Seite 15: Kopplung Des Streamers Mit Dem Tv Adapter
Kopplung des Streamers mit dem TV Adapter Bevor Sie den Streamer das erste Mal mit dem TV Adapter nutzen können, müssen Sie die beiden Geräte koppeln. Kopplung: 1. Stellen Sie sicher, dass der TV Adapter eingeschaltet ist und die Power-Anzeige konstant grün leuchtet. - Seite 16 Kopplung Streamer Pro Streamer Pro Überblick Oberseite Vorderseite Adapter Streamer und TV Adapter sind AN Streamer ist im Kopplungsmodus Kopplung ist abgeschlossen Streaming/Übertragung – kein Audiosignal erkannt RCA-Kabel angeschlossen, Streaming/Übertragung TOSLINK-Kabel ange-schlossen, Streaming/Übertragung (digital) Konstant Blinkend...
-
Seite 17: Lautstärke Regeln
Lautstärke regeln Nutzen Sie die Lautstärketaster am Streamer, um die Lautstärke des TV-Signals in den Hörsystemen zu steuern. Sie regeln die Lautstärke, indem Sie einmal kurz oben (lauter) oder unten (leiser) auf die Taste drücken. Wiederholen Sie das kurze Drücken für weitere Lautstärkeänderungen. -
Seite 18: Fernsehen
Fernsehen TV-Signal Streamer Pro Streamer Pro Überblick Tragen Sie den Streamer mit dem Halsgurt um den Hals und Oberseite Vorderseite Adapter stellen Sie sicher, dass er eingeschaltet ist. Streamer und TV Adapter sind AN Übertragung des Fernsehtons starten Streaming/Übertragung – kein Drücken Sie kurz die TV-Taste am Streamer Pro bzw. -
Seite 19: Selectme - Verwendung Mehrerer Tv Adapter
SelectMe – Verwendung mehrerer TV Adapter Mit Streamer Pro (ab Version 1.1) können Sie mehrere TV Adapter nutzen – beispielsweise einen im Wohnzimmer und einen im Schlafzimmer. So schalten Sie zwischen den TV Adaptern um: 1. Stellen Sie sicher, dass Sie nicht mit einem TV Adapter verbunden sind, d. h. der Streamer Pro 1.1 sollte eingeschaltet sein, jedoch nicht übertragen (kein Streaming). -
Seite 20: Technische Information
Technische Information USA und Canada Dieses Gerät enthält ein Funkmodul mit folgenden Zertifizierungs-ID-Nummern: Modellbezeichnung BS-F200 FCC ID: U28TVBOX03 Betriebsbedingungen Temperatur: +5 °C bis +40 °C Luftfeuchtigkeit: 15 % bis 93 %, nicht kondensierend IC: 1350B-TVBOX03 Luftdruck: 700 hPa bis 1060 hPa Lager- und Temperatur und Luftfeuchtigkeit sollten die nachstehenden Hinweis: Das Gerät erfüllt Teil 15 der FCC–Normen und die lizenzfreien RSS Standards... - Seite 21 Radiofrequenz-Strahlenexposition Information: Dieses digitale Gerät der Klasse B entspricht dem kanadischen ICES-003. Dieses Gerät entspricht den FCC- und IC-Strahlungsgrenzwerten, die für eine unkontrollierte Umgebung festgelegt sind. Dieses Gerät sollte mit einem HINWEIS: In Tests wurde bestätigt, dass das Gerät die Grenzwerte für ein digitales Mindestabstand von 20 cm zum Körper installiert und betrieben werden.
-
Seite 22: Internationale Garantie
Internationale Garantie Hiermit erklärt Oticon, dass dieser TV Die Konformitäts-Deklaration steht zur Adapter 2.0 (BS-F200) den wesentlichen Verfügung bei: Ihr TV Adapter verfügt über eine auf zwölf Monate befristete internationale Garantie Anforderungen und anderen auf Material und Ausführung vom Zeitpunkt der Lieferung an. Diese eingeschränkte... - Seite 23 0000191451000001...
